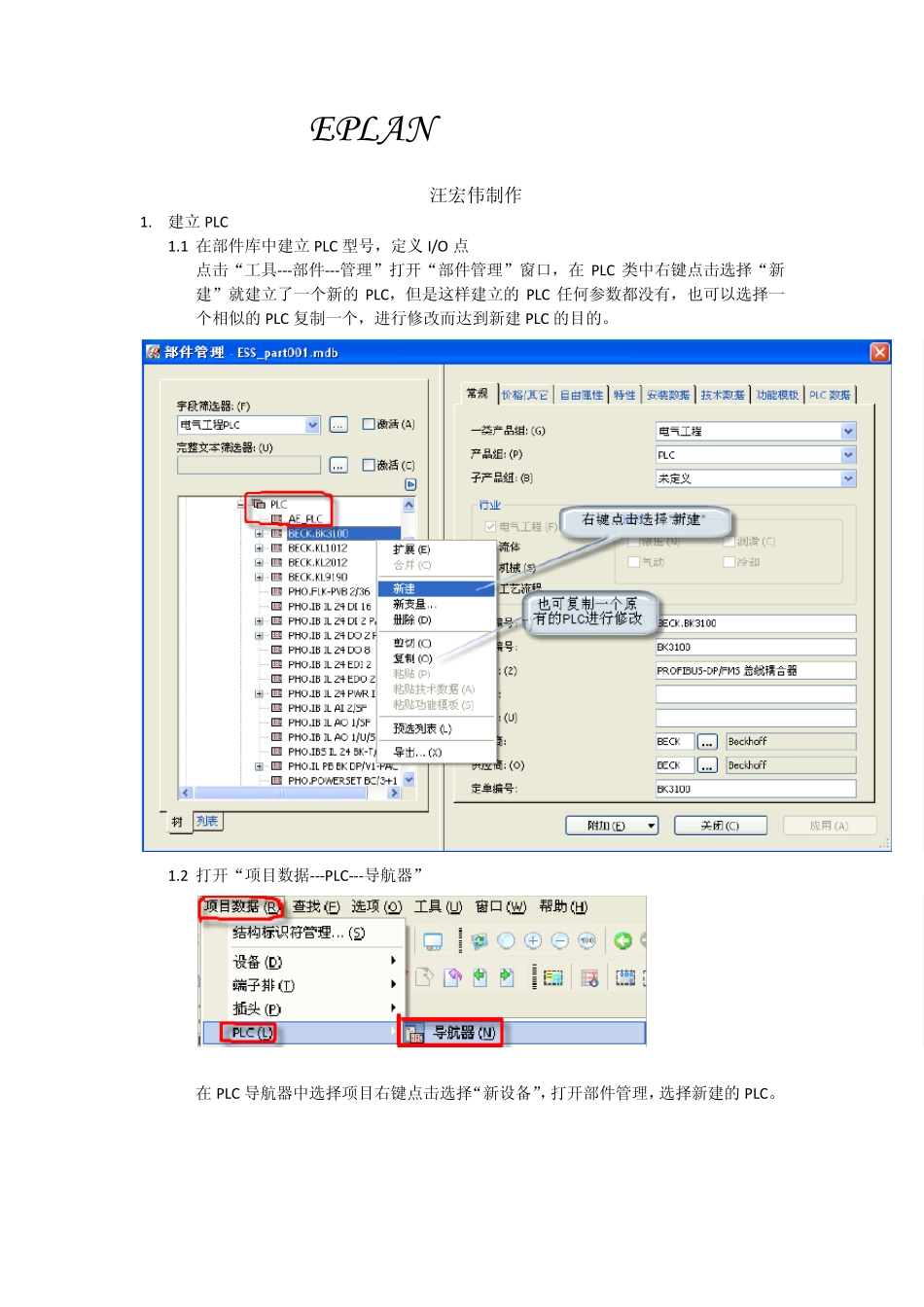

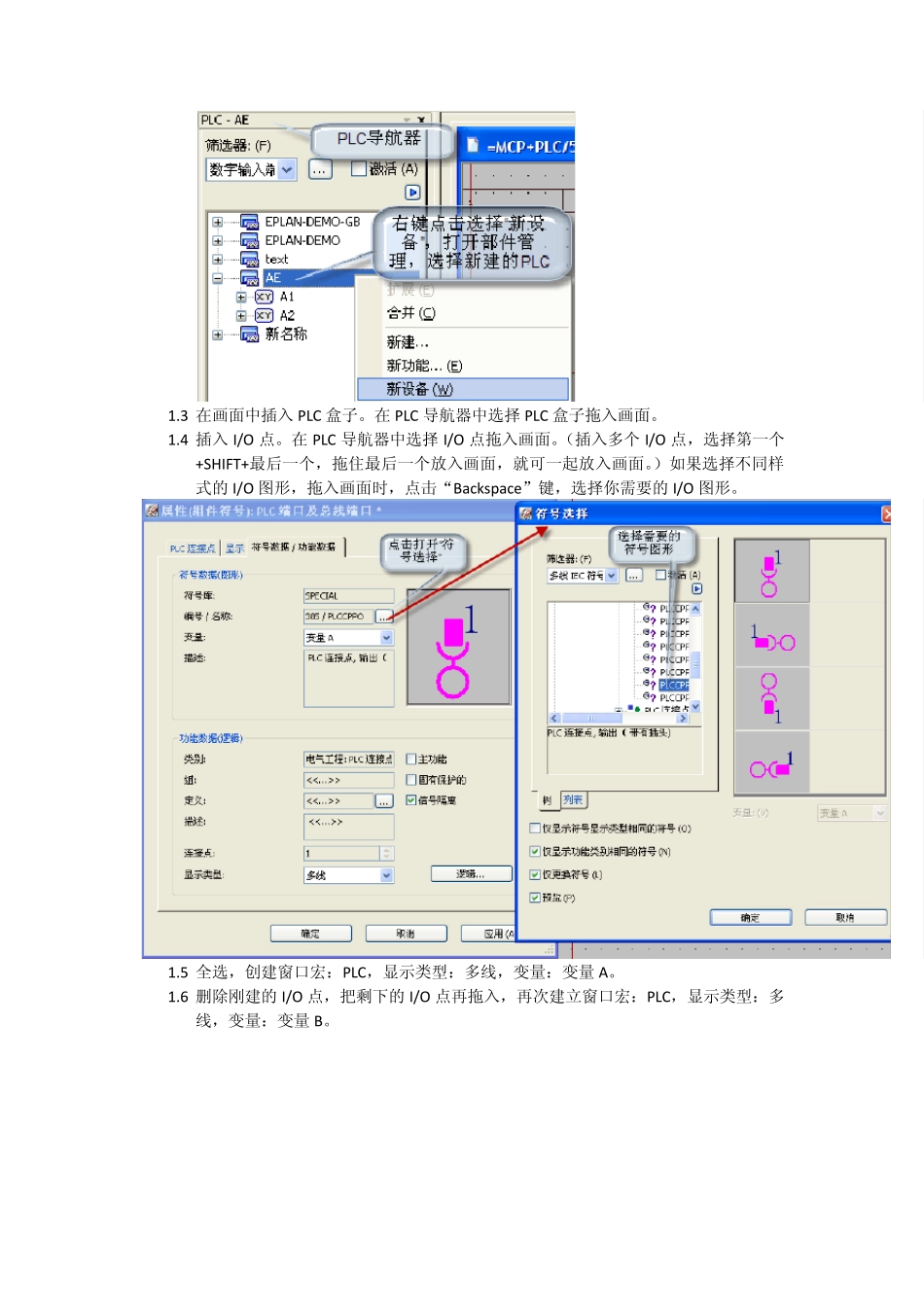

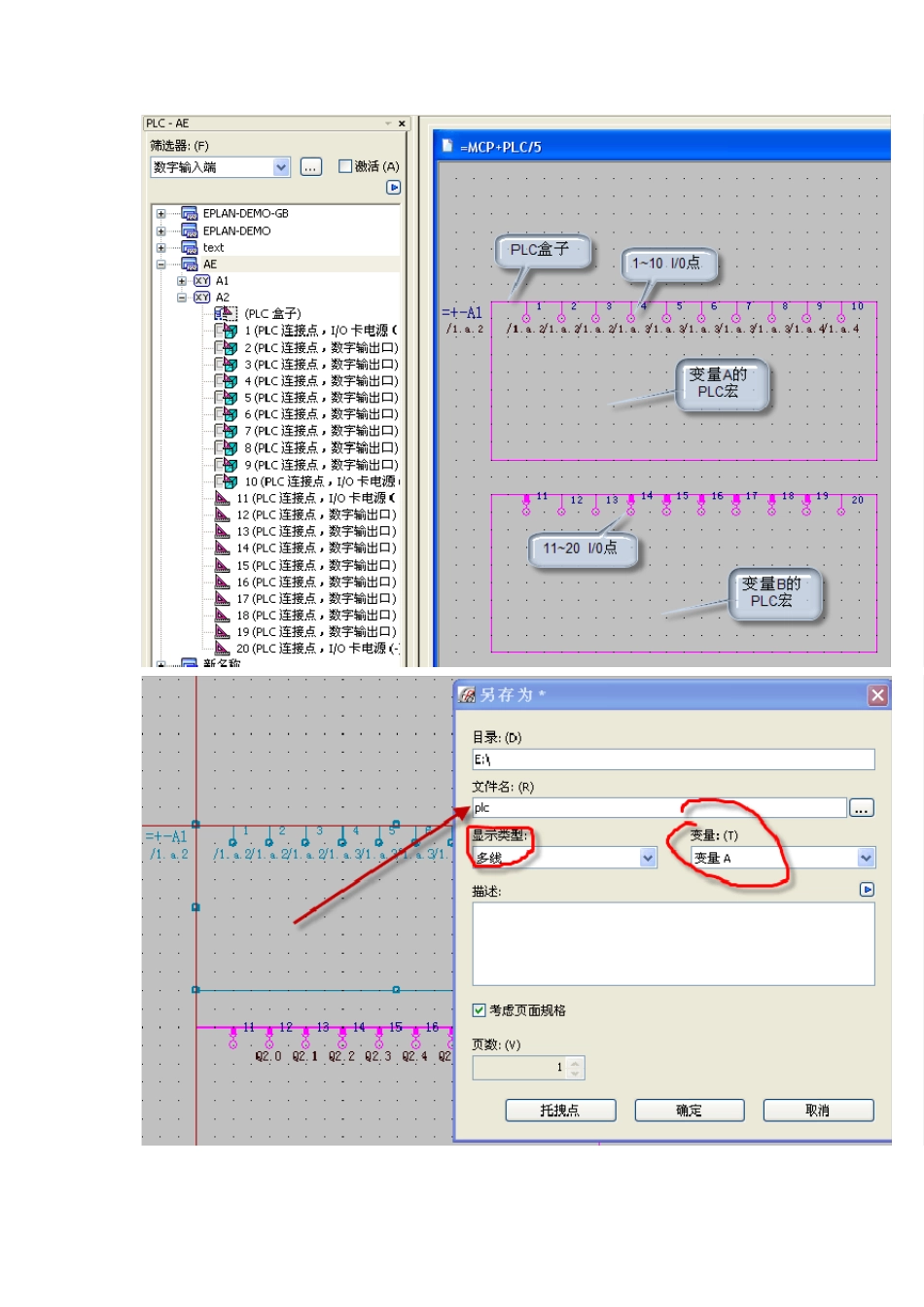

EPLAN 学习第四天 汪宏伟制作 1. 建立PLC 1.1 在部件库中建立PLC 型号，定义I/O 点 点击“工具---部件---管理”打开“部件管理”窗口，在PLC 类中右键点击选择“新建”就建立了一个新的 PLC，但是这样建立的 PLC 任何参数都没有，也可以选择一个相似的 PLC 复制一个，进行修改而达到新建PLC 的目的。 1.2 打开“项目数据---PLC---导航器” 在PLC 导航器中选择项目右键点击选择“新设备”，打开部件管理，选择新建的 PLC。 1.3 在画面中插入PLC 盒子。在PLC 导航器中选择PLC 盒子拖入画面。 1.4 插入I/O 点。在PLC 导航器中选择I/O 点拖入画面。（插入多个I/O 点，选择第一个+SHIFT+最后一个，拖住最后一个放入画面，就可一起放入画面。）如果选择不同样式的I/O 图形，拖入画面时，点击“Backspace”键，选择你需要的I/O 图形。 1.5 全选，创建窗口宏：PLC，显示类型：多线，变量：变量 A。 1.6 删除刚建的I/O 点，把剩下的I/O 点再拖入，再次建立窗口宏：PLC，显示类型：多线，变量：变量 B。 1.7 一个宏只能有一个主功能，全选第二个变量右键点击选择“属性”，把主功能勾掉。 1.8 打开部件管理，把新建的PLC 技术数据中宏选择你建的宏。点击“工具---部件---管理”打开“部件管理”窗口，选择新建的PLC 打开“技术数据”页，宏选择新建的宏。 1.9 把PLC I/O 点地址编址， 选中要编址的PLC I/O 点，点击“项目数据---PLC---编址”。 打开“重新确定 PLC-连接点地址”窗口 编址前PLC 点： 编址后： 2. 创建总览宏 2.1 创建一个页，页类型：总览（交互式） 2.2 方法一： 在PLC 导航器中选中项目右键点击选择“新设备”，选择建立的 PLC，在总览页中插入 PLC 盒子和 I/O 点。如下图 方法二： 在总览页中copy 已建的多线宏（变量 A 和变量 B），删除一个 PLC 盒子，把 I/O 点全部放入一个盒子中，全选右键点击选择“属性”，把“符号数据---显示类型”改为总览。注意：这里改完后选择PLC 盒子和一个 I/O 点确认是否全部改为总览。 2.3 全选PLC 盒子和I/O 点，右键点击选择“创建窗口宏”，显示类型：总览，还是和多线宏是一个窗口宏，变量 A。 2.4 全选PLC 盒子和I/O 点，右键点击选择“属性”，把“符号数据---主功能”勾掉。 2.5 创建完多线宏和总览宏后，删除创建的宏，开始设计图纸。 2.6 在PLC 导航器中选择项目右键点击选择“新设备”，...
