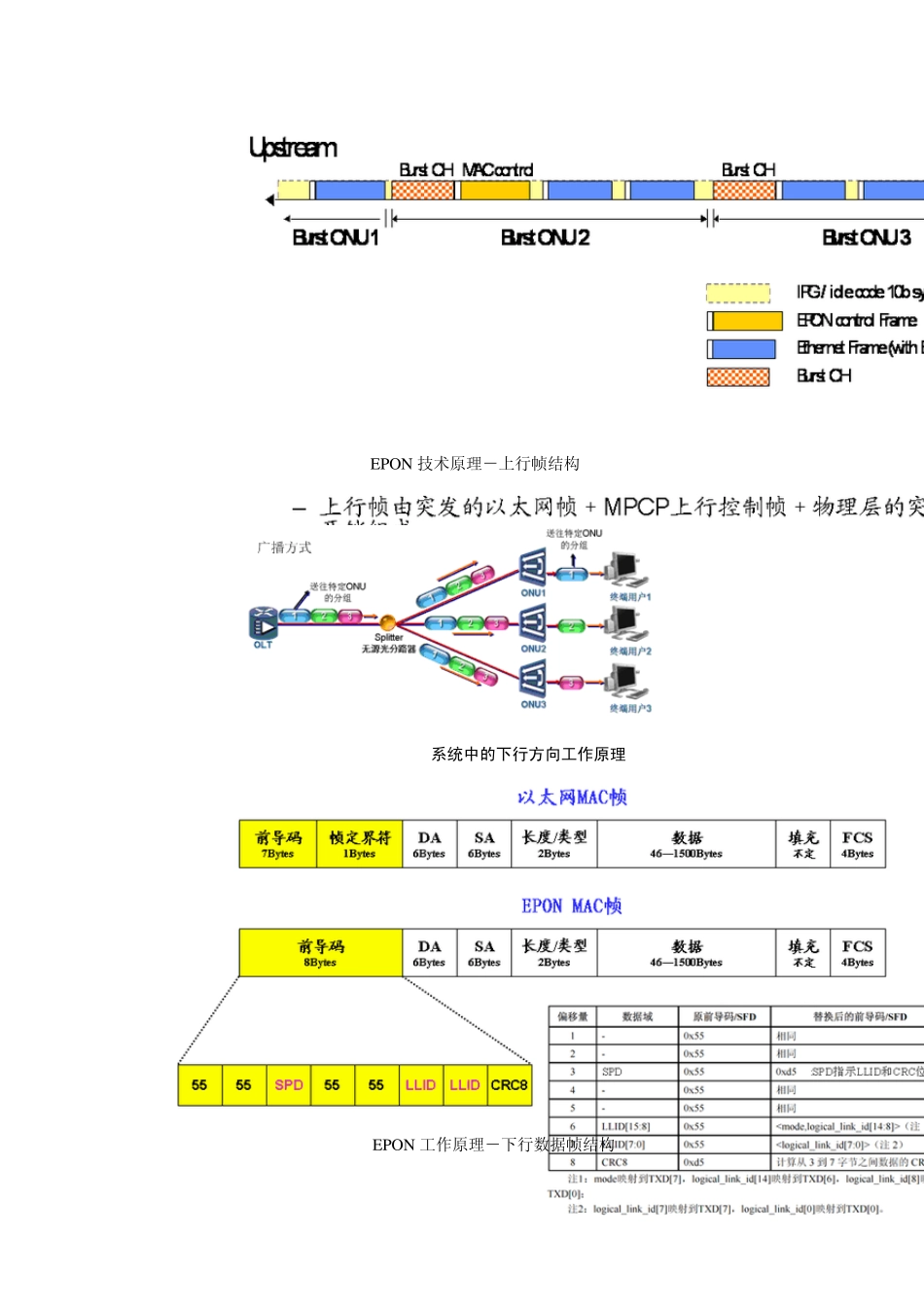

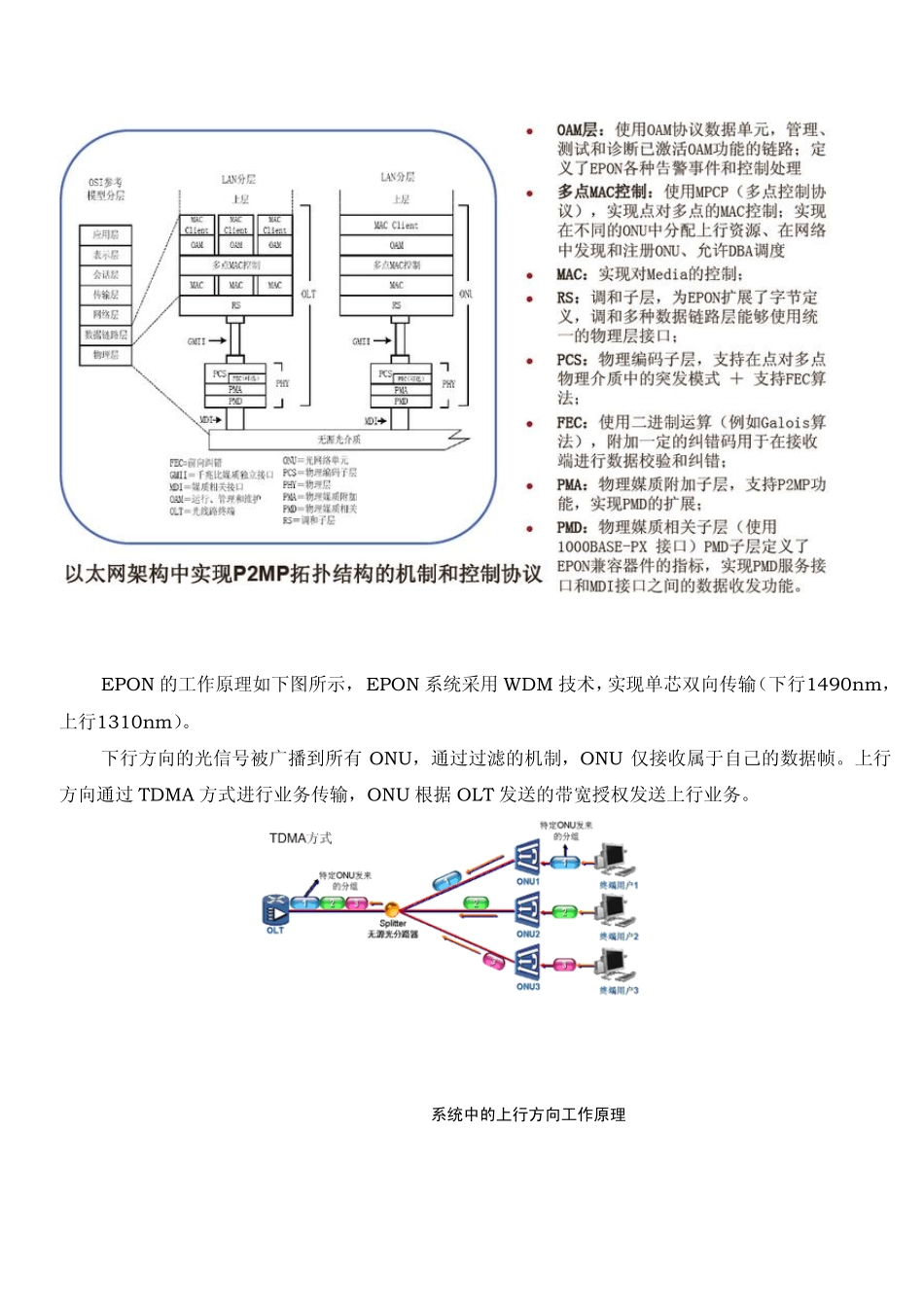

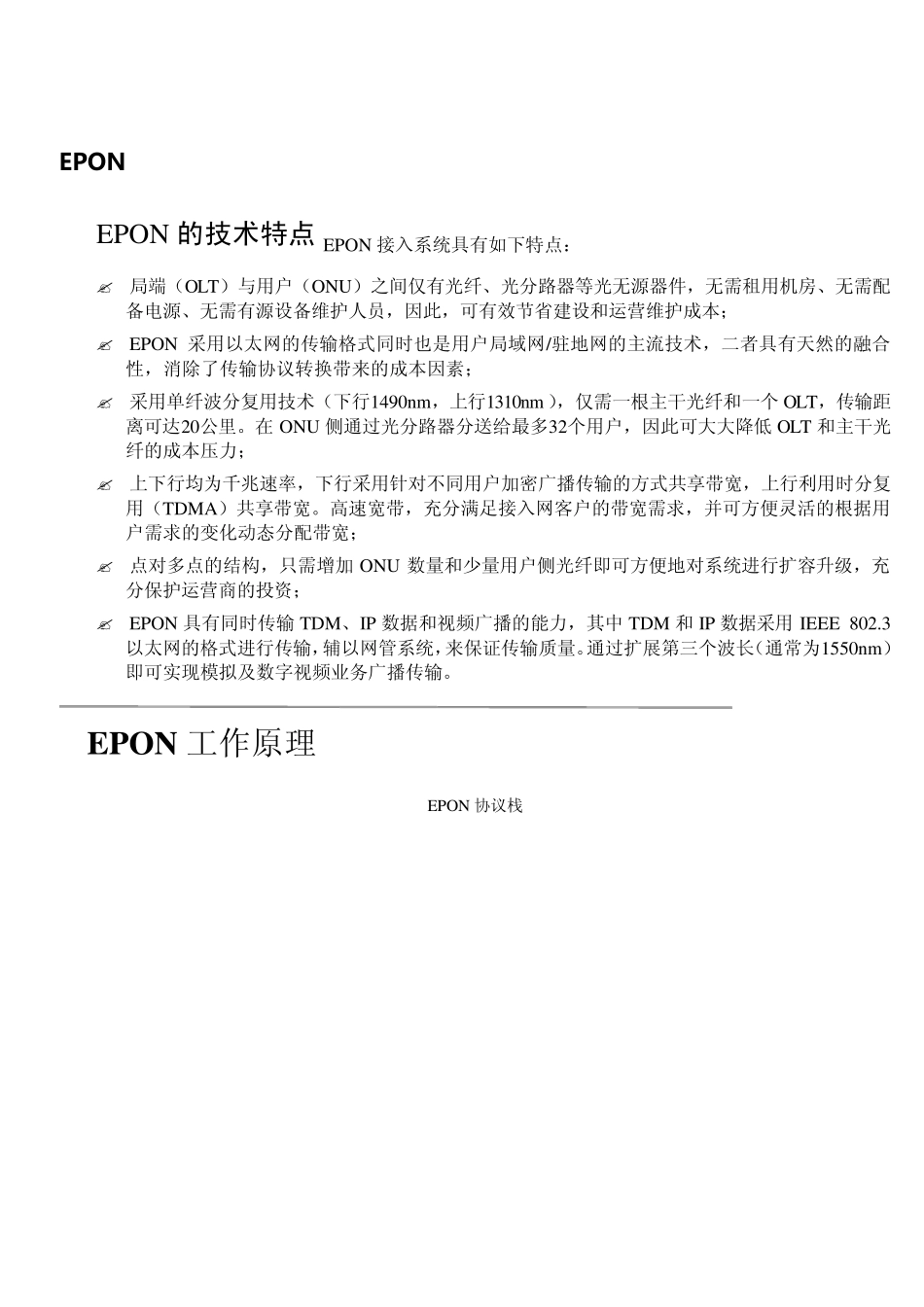

EPON 原理及关键技术 EPON 的技术特点 EPON 接入系统具有如下特点： 局端（OLT）与用户（ONU）之间仅有光纤、光分路器等光无源器件，无需租用机房、无需配备电源、无需有源设备维护人员，因此，可有效节省建设和运营维护成本； EPON 采用以太网的传输格式同时也是用户局域网/驻地网的主流技术，二者具有天然的融合性，消除了传输协议转换带来的成本因素； 采用单纤波分复用技术（下行1490nm，上行1310nm ），仅需一根主干光纤和一个 OLT，传输距离可达20公里。在 ONU 侧通过光分路器分送给最多32个用户，因此可大大降低 OLT 和主干光纤的成本压力； 上下行均为千兆速率，下行采用针对不同用户加密广播传输的方式共享带宽，上行利用时分复用（TDMA）共享带宽。高速宽带，充分满足接入网客户的带宽需求，并可方便灵活的根据用户需求的变化动态分配带宽； 点对多点的结构，只需增加 ONU 数量和少量用户侧光纤即可方便地对系统进行扩容升级，充分保护运营商的投资； EPON 具有同时传输 TDM、IP 数据和视频广播的能力，其中 TDM 和 IP 数据采用IEEE 802.3以太网的格式进行传输，辅以网管系统，来保证传输质量。通过扩展第三个波长（通常为1550nm）即可实现模拟及数字视频业务广播传输。 EPON 工作原理 EPON 协议栈 EPON 的工作原理如下图所示， EPON 系统采用WDM 技术，实现单芯双向传输（下行1490nm，上行1310nm）。 下行方向的光信号被广播到所有 ONU，通过过滤的机制，ONU 仅接收属于自己的数据帧。上行方向通过 TDMA 方式进行业务传输，ONU 根据 OLT 发送的带宽授权发送上行业务。 (a)PON系统中的上行方向工作原理 EPON 技术原理－上行帧结构 (b)PON系统中的下行方向工作原理 EPON 工作原理－下行数据帧结构 EPON 的关键技术 突发控制 同步技术 光纤保护倒换 测距 自动发现技术 DBA 的功能和基本原理 OAM 功能 QOS 安全 承载TDM 业务 ①突发控制 ①.1突发发送 EPON 的点对多点（P2MP）的特殊结构和时分多址（TDMA）的接入方式了决定了 ONU 发送机工作得突发发送模式下。ONU 在什么时候发送数据，是由 OLT 来指示的，当 ONU 发送数据时，打开激光器，发送数据；当ONU 不发送数据时，为了避免对其他 ONU 的上行数据造成干扰，必须完全关闭激光器。这样，ONU 上的激光器就需要不断地快速（NS 级别）打开和关闭。因此，传统的针对连续传输...
