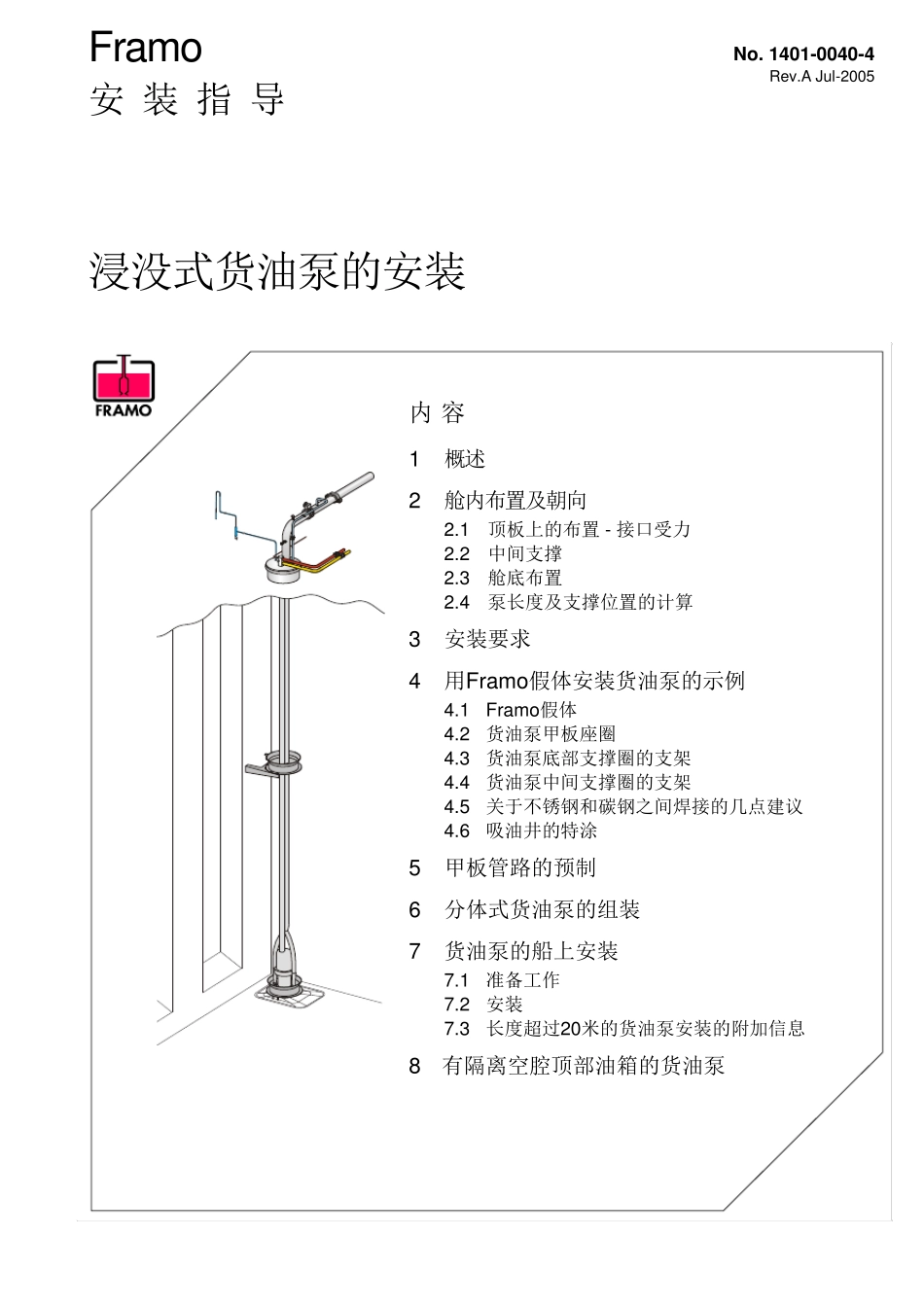

Framo 安 装 指 导 No
1401-0040-4 Rev
A Jul-2005 浸没式货油泵的安装 内 容 1 概述 2 舱内布置及朝向 2
1 顶板上的布置 - 接口受力 2
2 中间支撑 2
3 舱底布置 2
4 泵长度及支撑位置的计算 3 安装要求 4 用Framo假体安装货油泵的示例 4
1 Framo假体 4
2 货油泵甲板座圈 4
3 货油泵底部支撑圈的支架 4
4 货油泵中间支撑圈的支架 4
5 关于不锈钢和碳钢之间焊接的几点建议 4
6 吸油井的特涂 5 甲板管路的预制 6 分体式货油泵的组装 7 货油泵的船上安装 7
1 准备工作 7
2 安装 7
3 长度超过20米的货油泵安装的附加信息 8 有隔离空腔顶部油箱的货油泵 Framo 安 装 指 导 浸 没 式 货 油 泵 的 安 装 No
1401-0040-4 Rev
A Jul-2005 Page 2 of 25 Hydraulic return pipeCofferdam pipeCargo stripping pipeCofferdam check pipeHydraulic pressure pipePipe stackCargo pipeResilienttop plate connectionDeck trunkTop platePump headSTC(Speed Torque Controller)Suction wellBottom supportIntermediatesupport 1 概述 本章中的图例是通用图,适合所有型号的货油泵
对于要安装的货油泵,我们假设一套用于该泵的“货油泵假体”可以使用
更详细的资料,请查阅该型号货油泵、甲板座圈、支撑、吸油井和假体的具体图纸
Framo 液压驱动浸没式货油泵由三个主要部分组成: 顶板 货油泵由焊接在甲板上的座圈支撑固定
