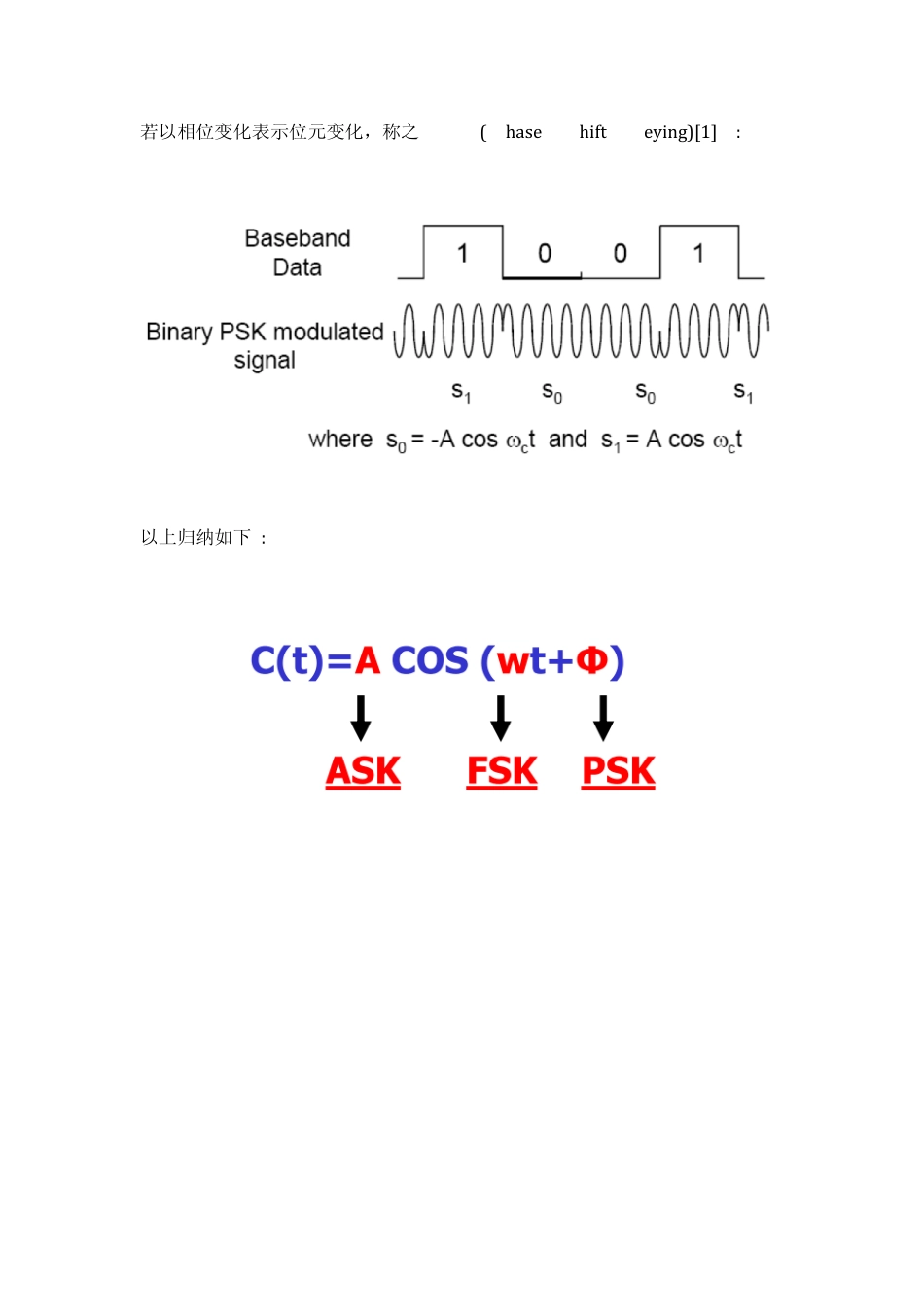

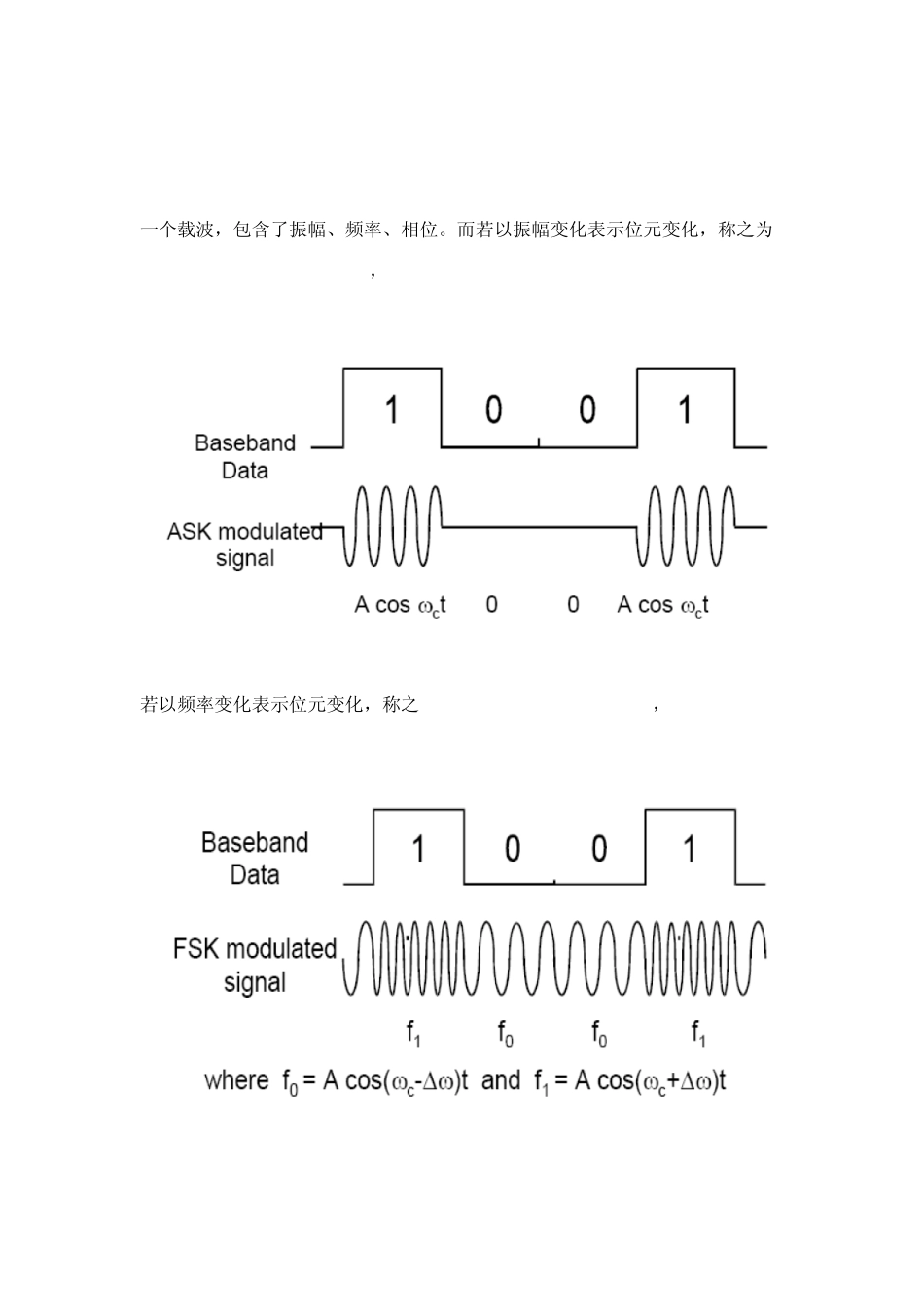

1 Modulation 一个载波,包含了振幅、频率、相位。而若以振幅变化表示位元变化,称之为ASK(Amplitude Shift Keying), 若以频率变化表示位元变化,称之 FSK(Frequency Shift Keying), 2 若以相位变化表示位元变化,称之 PSK(Phase Shift Key ing)[1] : 以上归纳如下 : BPSK/QPSK 由[2-3]可知,WCDMA在图), 因为Uplink的速率为64 kbp采用较简单的BPSK调变机制QPSK,所以QPSK的频谱效 然而由前述可知,PSK在动的,而非固定不变的,的带外噪声,对相邻频率Leakage Ratio)的测项,来测Discontinuity的测项,来测 3 在发射端与接收端,分别采用BPSK(左图)与4 kbps,而Downlink的速率为384 kbps,因此在变机制,而接收端采用较复杂,但较能提升Da频谱效率是BPSK的2倍。 在位元转换时,其相位不连续,这使得其讯号,因此对于 PA及 LNA的线度要求大,同时频率造成干扰,因此在发射端,有 ACLR(Adjace来测试是否会对其它用户造成干扰,以及来测试信号两个相邻Slot之间的相位差[1-4 因此WCDMA在发射端的Pulse shaping,采用RRC (Root -Raised-Cosine)技术,来抑制带外噪声 : 上图分别是RRC在时域与频域的波形,而α 会决定其频域上所占带宽大小,可用下式做说明 : 0(1)WWα=+ 01α≤≤ W 称之为Nyquist 带宽,而0W 为实际上所占用带宽,α 则是Roll-off Factor,其值大小会决定所占带宽大小,α 越小越好,最理想情况是0,即0W 等同于W ,最坏情况是1,即0W 为2 倍W 。而WCDMA的α 为0.22 5 而接收端方面的Pulse shaping,也采用RRC,来改善ISI (Inter Sy mbol Interference),进而提升BER[2-3]。 在无线传输过程中,ISI (Inter Sy mbol Interference)是很难避免的讯号失真现象,假设有组 101101 的讯号序列,以无线方式传送出去, 尚未传送时,每个 Sy mbol都在各自归属的Time slot内,然而在传送过程中,受到外界干扰,导致 Sy mbol的能量会泄漏到其他的Time slot,影响其他 Sy mbol,该现象即 ISI,如下图 : 6 虚线为传送讯号,绿色为接收讯号,做一番比较,如下图 : 可以发现讯号明显失真很多,因此需利用RRC 将ISI 的效应降低,进而降低失真度,以提升BER。 引起 ISI 的原因有许多,其中原因之一,便是来自 Group Delay,所以若发射端的SAW Filter,其 Group Delay过大,则可能会造成 EVM劣化[2]。 7 而若接收端的SAW Filter,其Group Delay过大...
