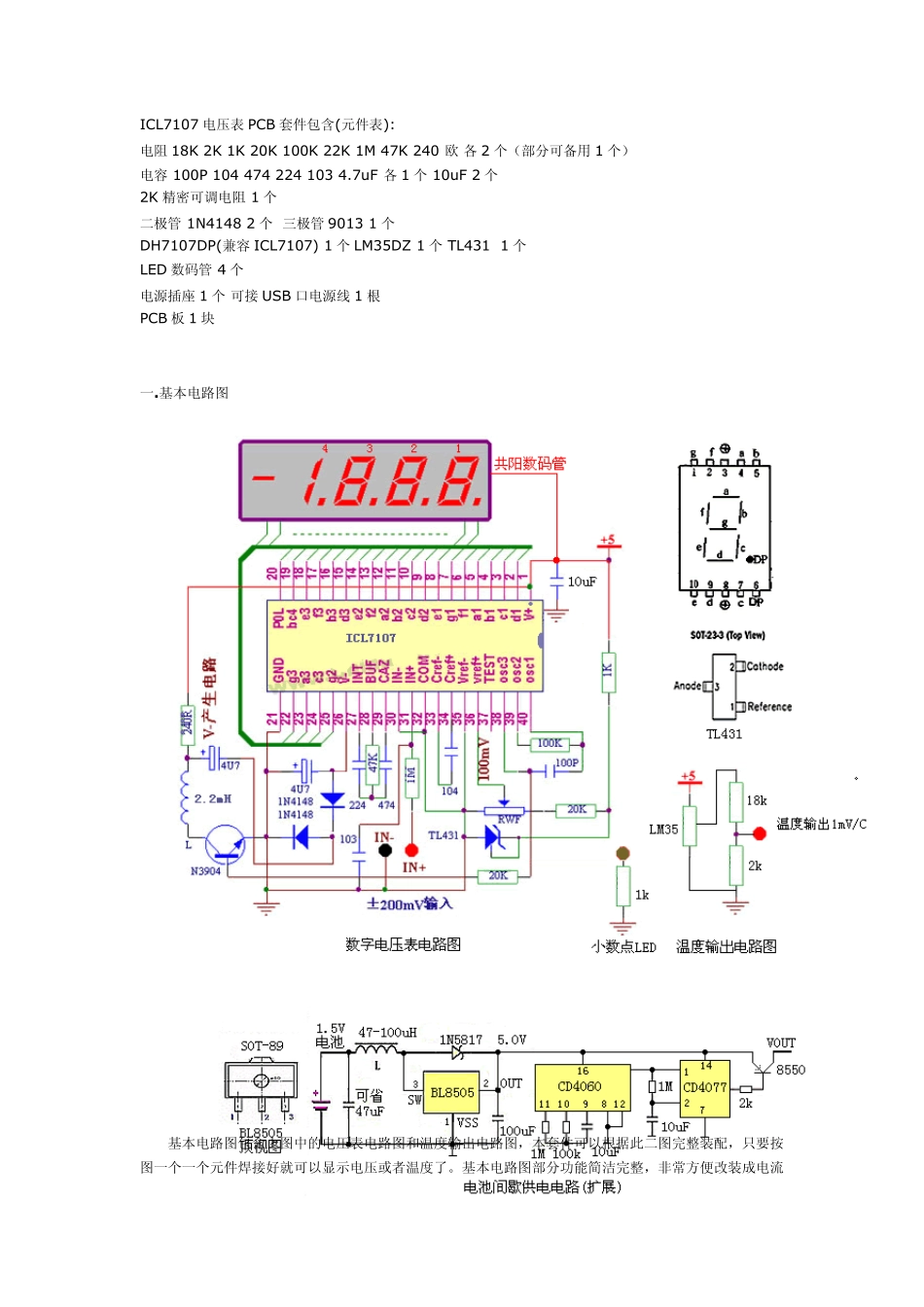

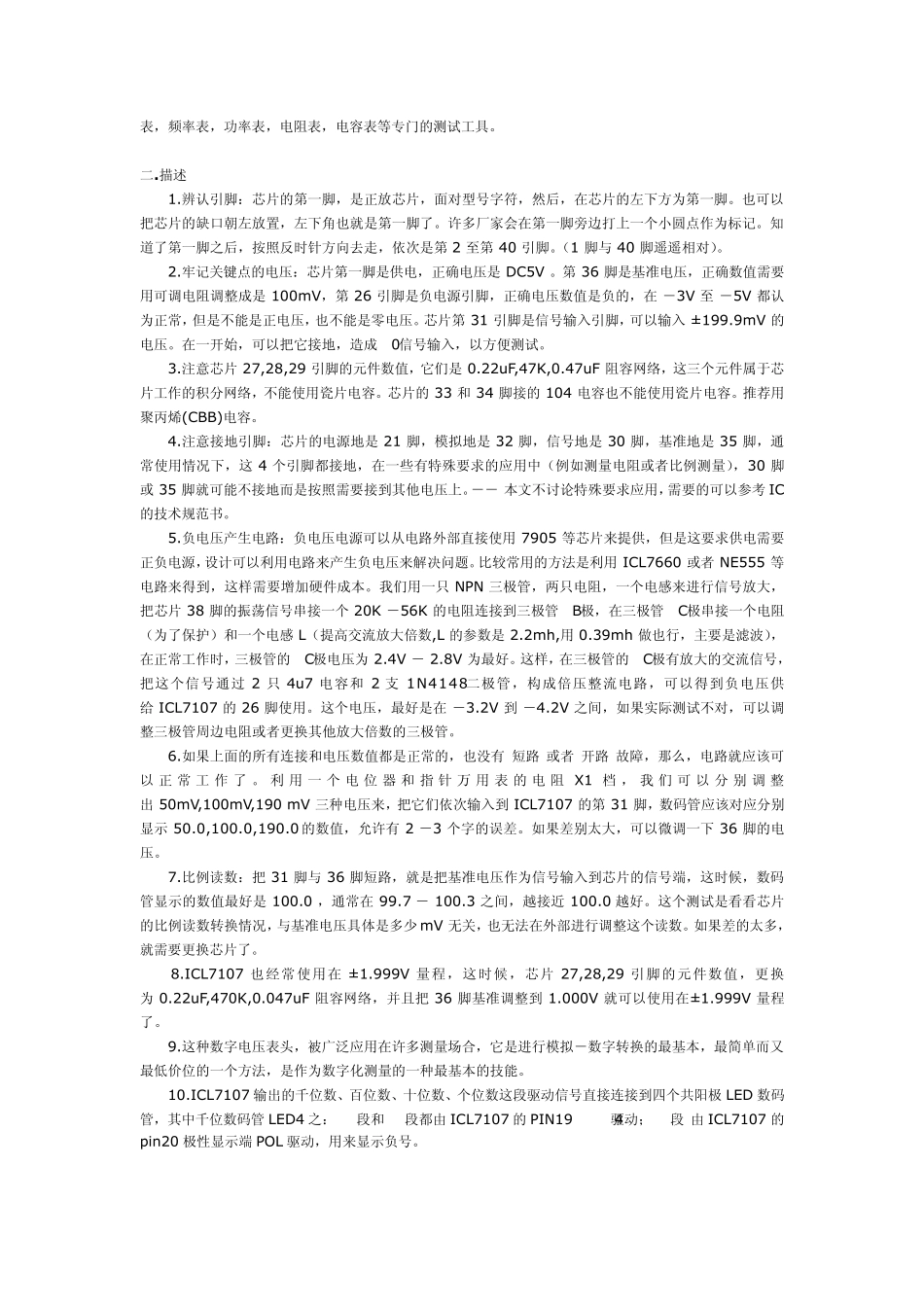

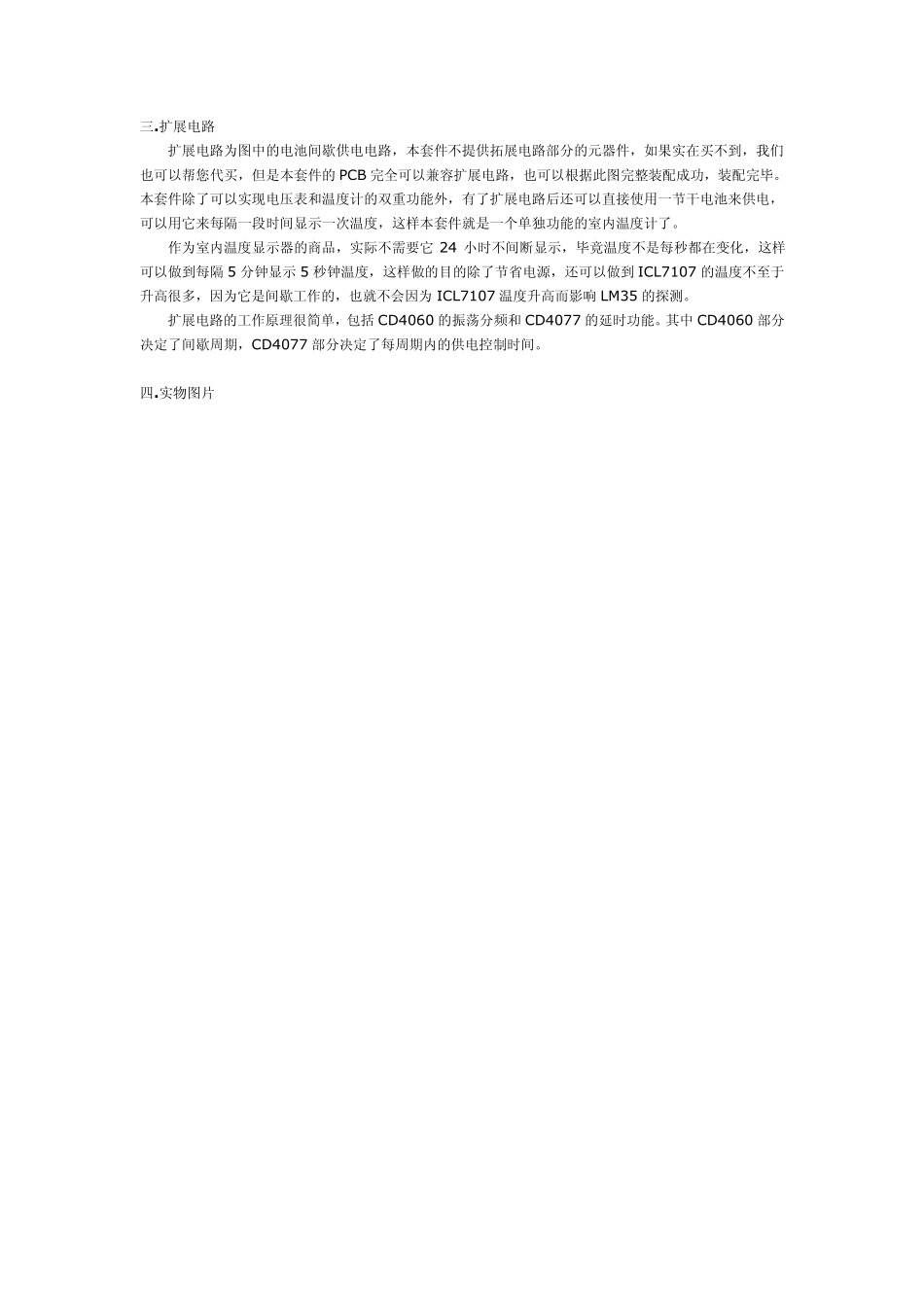

ICL7107 电压表PCB 套件包含(元件表): 电阻18K 2K 1K 20K 100K 22K 1M 47K 240 欧 各2 个（部分可备用1 个） 电容 100P 104 474 224 103 4.7uF 各1 个 10uF 2 个 2K 精密可调电阻 1 个 二极管 1N4148 2 个 三极管9013 1 个 DH7107DP(兼容ICL7107) 1 个LM35DZ 1 个 TL431 1 个 LED 数码管 4 个 电源插座1 个 可接USB 口电源线1 根 PCB 板1 块 一.基本电路图 基本电路图包含上图中的电压表电路图和温度输出电路图，本套件可以根据此二图完整装配，只要按图一个一个元件焊接好就可以显示电压或者温度了。基本电路图部分功能简洁完整，非常方便改装成电流表，频率表，功率表，电阻表，电容表等专门的测试工具。 二.描述 1.辨认引脚：芯片的第一脚，是正放芯片，面对型号字符，然后，在芯片的左下方为第一脚。也可以把芯片的缺口朝左放置，左下角也就是第一脚了。许多厂家会在第一脚旁边打上一个小圆点作为标记。知道了第一脚之后，按照反时针方向去走，依次是第 2 至第 40 引脚。（1 脚与 40 脚遥遥相对）。 2.牢记关键点的电压：芯片第一脚是供电，正确电压是 DC5V 。第 36 脚是基准电压，正确数值需要用可调电阻调整成是 100mV，第 26 引脚是负电源引脚，正确电压数值是负的，在 －3V 至 －5V 都认为正常，但是不能是正电压，也不能是零电压。芯片第 31 引脚是信号输入引脚，可以输入 ± 199.9mV 的电压。在一开始，可以把它接地，造成“0”信号输入，以方便测试。 3.注意芯片 27,28,29 引脚的元件数值，它们是 0.22uF,47K,0.47uF 阻容网络，这三个元件属于芯片工作的积分网络，不能使用瓷片电容。芯片的 33 和 34 脚接的 104 电容也不能使用瓷片电容。推荐用聚丙烯(CBB)电容。 4.注意接地引脚：芯片的电源地是 21 脚，模拟地是 32 脚，信号地是 30 脚，基准地是 35 脚，通常使用情况下，这 4 个引脚都接地，在一些有特殊要求的应用中（例如测量电阻或者比例测量），30 脚或 35 脚就可能不接地而是按照需要接到其他电压上。－－ 本文不讨论特殊要求应用，需要的可以参考IC的技术规范书。 5.负电压产生电路：负电压电源可以从电路外部直接使用 7905 等芯片来提供，但是这要求供电需要正负电源，设计可以利用电路来产生负电压来解决问题。比较常用的方法是利用 ICL7660 或者 NE555 等电路来得到，这样需要增加硬件成本。我们...
