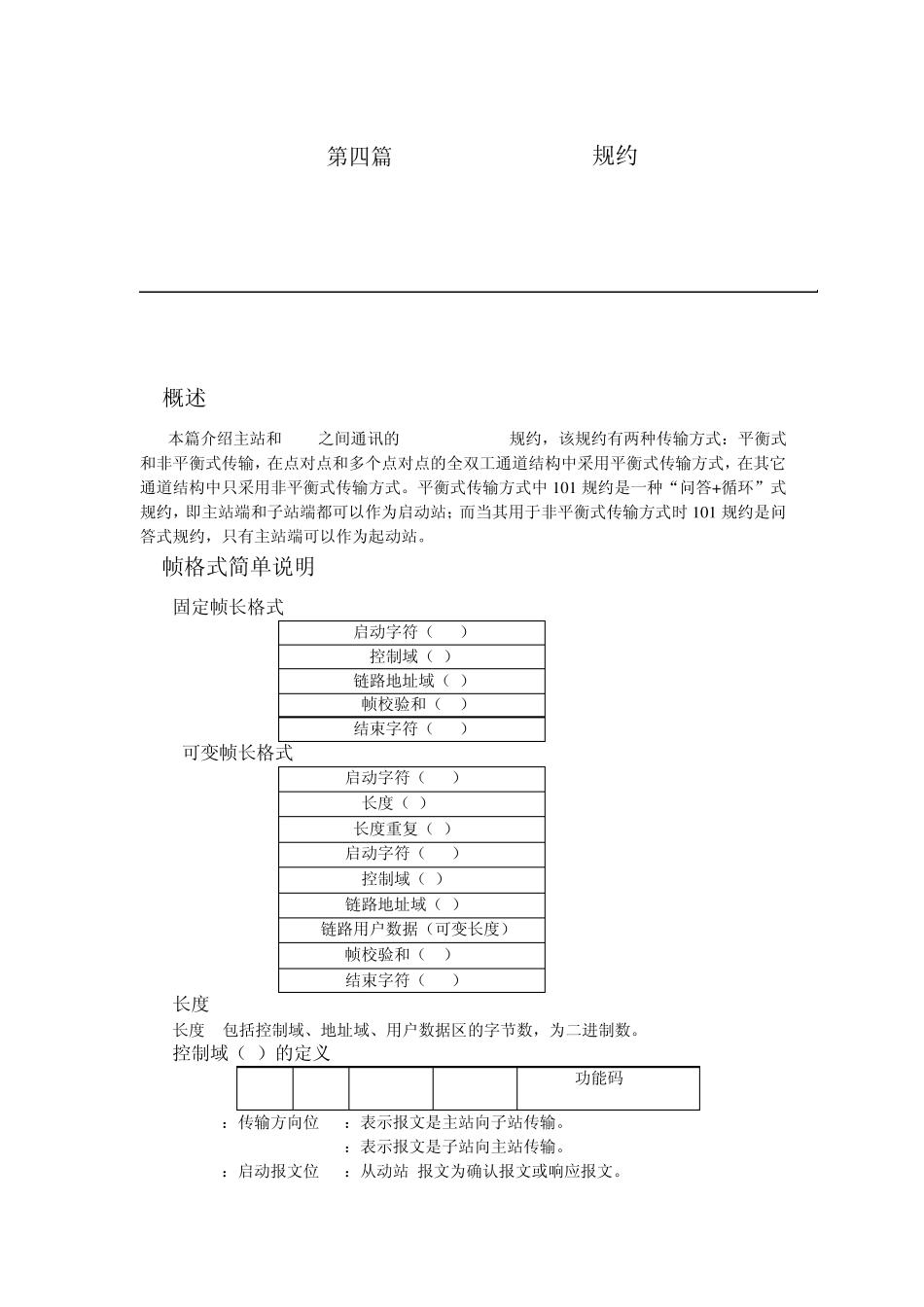

IEC8705101规约_第1页
1/26
IEC8705101规约_第2页
2/26

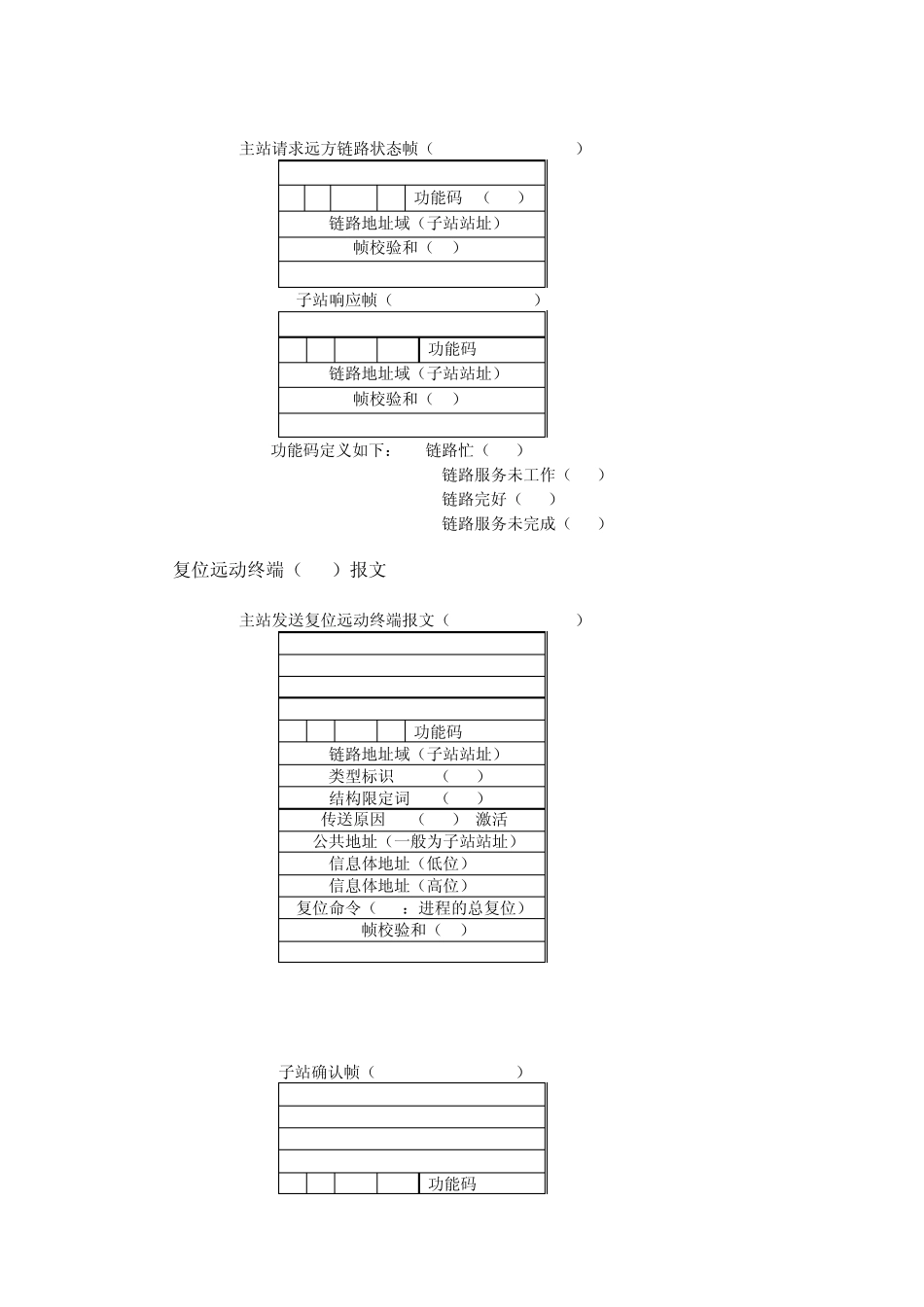

IEC8705101规约_第3页
3/26
第四篇 IEC870-5-101规约 1.概述 本篇介绍主站和RTU之间通讯的IEC870-5-101规约,该规约有两种传输方式:平衡式和非平衡式传输,在点对点和多个点对点的全双工通道结构中采用平衡式传输方式,在其它通道结构中只采用非平衡式传输方式。平衡式传输方式中101 规约是一种“问答+循环”式规约,即主站端和子站端都可以作为启动站;而当其用于非平衡式传输方式时 101 规约是问答式规约,只有主站端可以作为起动站。 2.帧格式简单说明 2.1固定帧长格式 启动字符(10H) 控制域(C) 链路地址域(A) 帧校验和(CS) 结束字符(16H) 2.2可变帧长格式 启动字符(68H) 长度(L) 长度重复(L) 启动字符(68H) 控制域(C) 链路地址域(A) 链路用户数据(可变长度) 帧校验和(CS) 结束字符(16H) 2.3长度 L 长度 L包括控制域、地址域、用户数据区的字节数,为二进制数。 2.4控制域(C)的定义 DIR D7 PRM D6 FCB/ACD D5 FCV/DFC D4 功能码 D3----D0 DIR:传输方向位 =0:表示报文是主站向子站传输。 =1:表示报文是子站向主站传输。 PRM:启动报文位 =0:从动站,报文为确认报文或响应报文。 =1:启动站,报文为发送或请求报文。 FCB:帧计数位: 启动站向从动站传输 启动站向从动站传输新一轮的发送/确认、请求/响应服务 时,将前一轮 FCB取相反值。 FCV:帧计数有效位 :启动站向从动站传输 =0:表示 FCB变化无效。 =1:表示 FCB变化有效。 ACD:要求访问位 :主站做从动站时 ACD位无实际意义,ACD=0。 子站做从动站时 ACD=0:表示子站无 1级用户数据; ACD=1:表示子站有 1级用户数据,希望向主站传输。 DCF:数据流控制位:从动站向启动站传输 =0:表示子站可以继续接收数据。 =1:表示子站数据区满,无法接收新数据。 功能码(D3—D0):功能码范围为 0—15(00H—0FH);功能码代表的意义较为烦 琐,参考《关于基本远动任务配套标准的说明》(远动设备及 系统传输规约)。 2.5链路地址域 链路地址域为子站站址。 2.6帧检验和 帧检验和是控制、地址、用户数据区所有字节的算术和(不考虑溢出位即256模和)。 3.非平衡式传输—即主站作为启动站的各种报文 3.1 主站的询问顺序 对于点对点和多个点对点的通道结构,主站或子站复位后首先进行初始化,总召唤和时钟同步后系统转入正常,然后在循环召唤 2级用户数据的序列中定期插入按照分组召唤方式和按顺序收集各组...
