IEEE_802000交流变电站接地安全指南(摘录)中文版

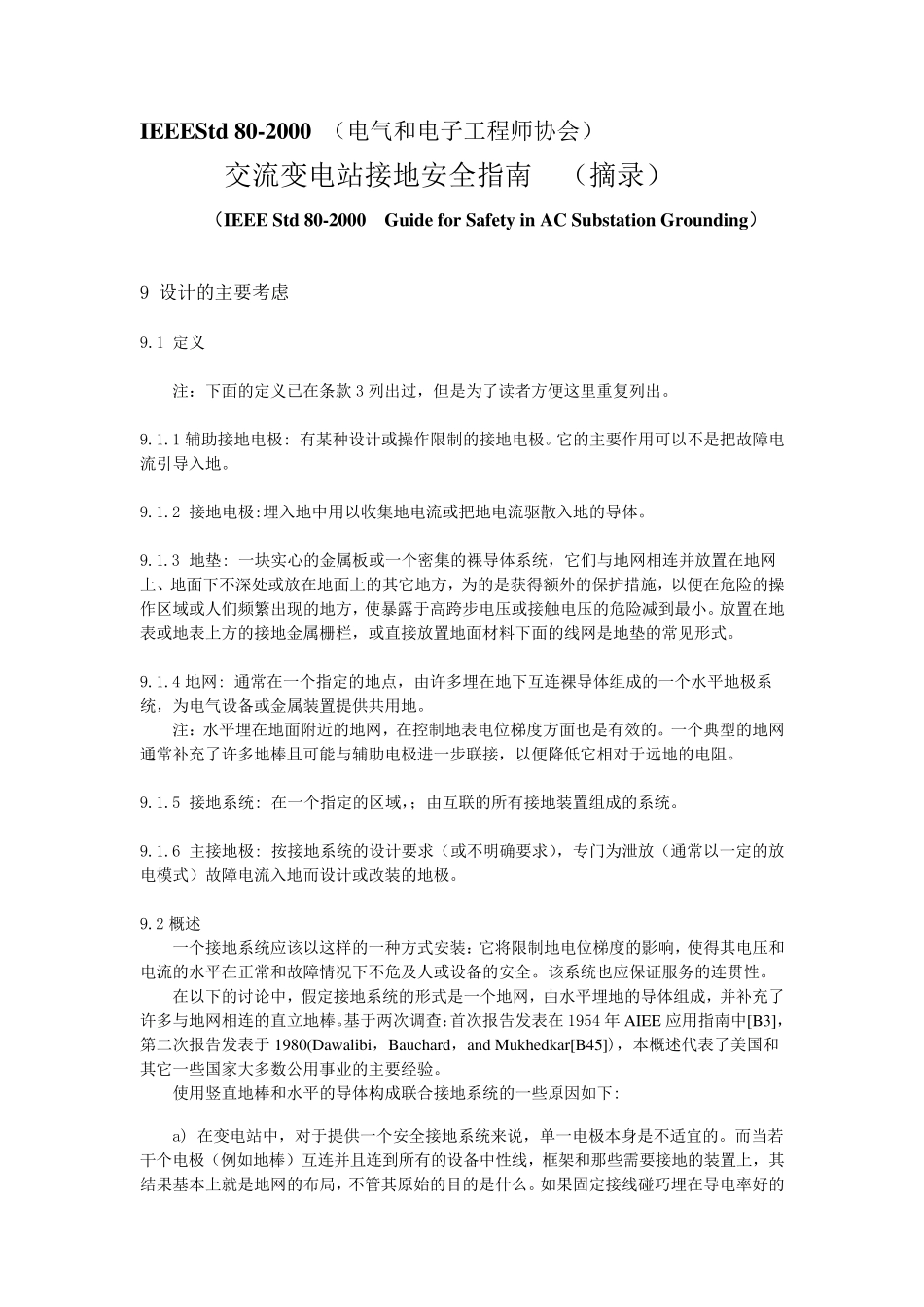

IEEEStd 80-2000 （电气和电子工程师协会） 交流变电站接地安全指南 （摘录） （IEEE Std 80-2000 Guide for Safety in AC Substation Grounding） 9 设计的主要考虑 9.1 定义 注：下面的定义已在条款3 列出过，但是为了读者方便这里重复列出。 9.1.1 辅助接地电极: 有某种设计或操作限制的接地电极。它的主要作用可以不是把故障电流引导入地。 9.1.2 接地电极:埋入地中用以收集地电流或把地电流驱散入地的导体。 9.1.3 地垫: 一块实心的金属板或一个密集的裸导体系统，它们与地网相连并放置在地网上、地面下不深处或放在地面上的其它地方，为的是获得额外的保护措施，以便在危险的操作区域或人们频繁出现的地方，使暴露于高跨步电压或接触电压的危险减到最小。放置在地表或地表上方的接地金属栅栏，或直接放置地面材料下面的线网是地垫的常见形式。 9.1.4 地网: 通常在一个指定的地点，由许多埋在地下互连裸导体组成的一个水 平 地极系统，为电气设备 或金属装 置提 供 共 用地。 注：水 平 埋在地面附 近 的地网，在控 制地表电位 梯 度 方面也 是有效 的。一个典 型 的地网通常补 充 了许多地棒 且 可能 与辅助电极进 一步联 接，以便降 低 它相对 于远 地的电阻 。 9.1.5 接地系统: 在一个指定的区域，； 由互联 的所 有接地装 置组成的系统。 9.1.6 主接地极: 按 接地系统的设计要求 （或不明 确 要求 ），专 门 为泄 放（通常以一定的放电模 式）故障电流入地而 设计或改 装 的地极。 9.2 概 述 一个接地系统应 该 以这样 的一种方式安装 ：它将 限制地电位 梯 度 的影 响 ，使得其电压和电流的水 平 在正 常和故障情 况 下不危及 人或设备 的安全。该 系统也 应 保证 服 务 的连贯 性 。 在以下的讨 论 中，假 定接地系统的形式是一个地网，由水 平 埋地的导体组成，并补 充 了许多与地网相连的直立 地棒 。基 于两 次 调 查 ：首 次 报 告 发 表在1954 年 AIEE 应 用指南中[B3]，第 二 次 报 告 发 表于1980(Daw alibi，Bauchard，and Mukhedkar[B45])，本 概 述 代 表了美 国 和其它一些 国 家 大 多数 公 用事 业 的主要经 验 。 使用竖 直地棒 和水 平 的导体构 成联 合 接地系统的一些 原 因 如 下: a) 在变电站中，对 于提 供 一个安全接地系...
