散热器面积及片数的计算方法

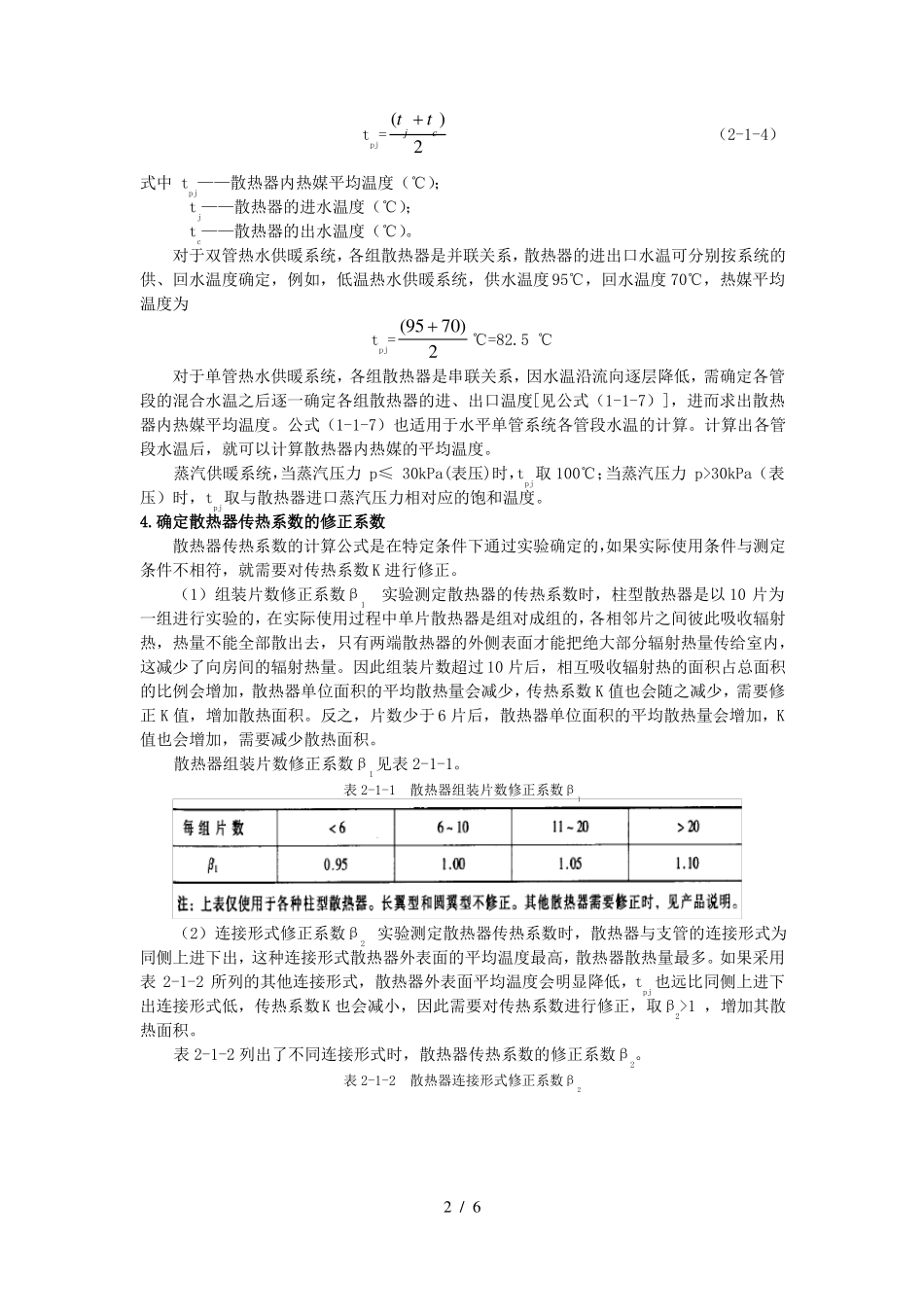

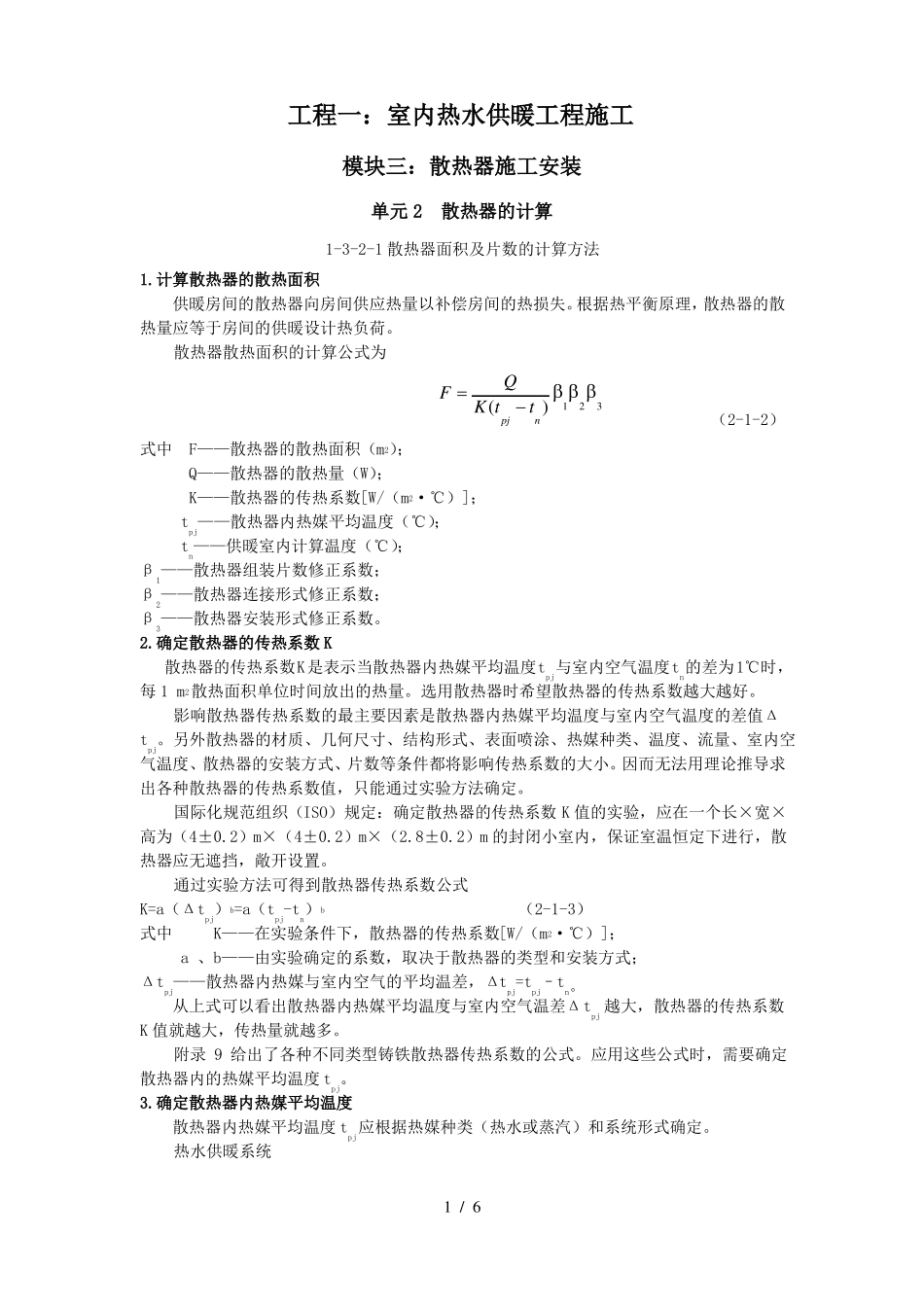

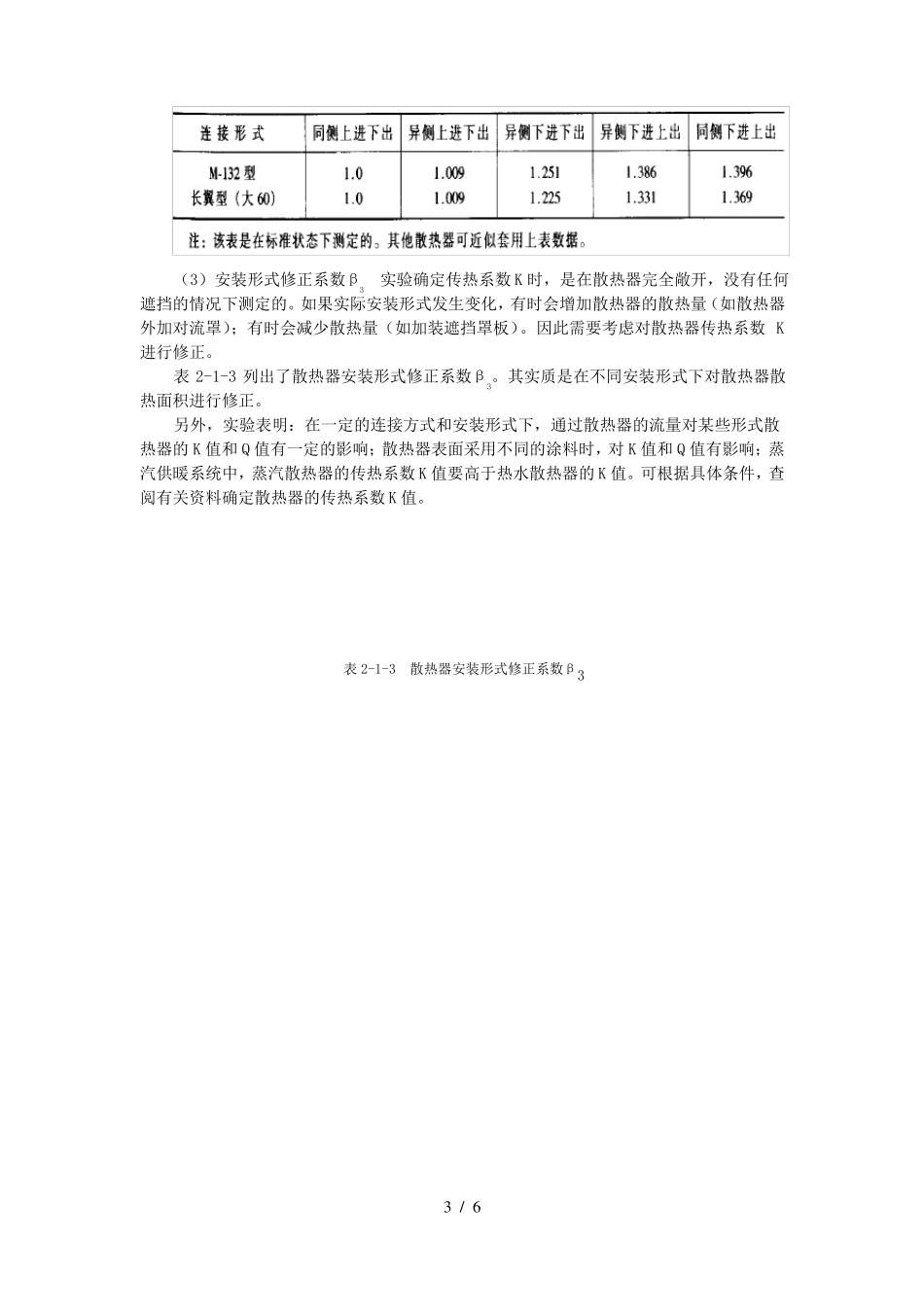

工程一：室内热水供暖工程施工模块三：散热器施工安装单元 2散热器的计算1-3-2-1 散热器面积及片数的计算方法1.计算散热器的散热面积供暖房间的散热器向房间供应热量以补偿房间的热损失。根据热平衡原理，散热器的散热量应等于房间的供暖设计热负荷。散热器散热面积的计算公式为F 2Q123K(tpj  tn)（2-1-2）式中 F——散热器的散热面积（m ）；Q——散热器的散热量（W）；2 K——散热器的传热系数[W/（m ·℃）]； tpj——散热器内热媒平均温度（℃）； tn——供暖室内计算温度（℃）；β1——散热器组装片数修正系数；β2——散热器连接形式修正系数；β3——散热器安装形式修正系数。2.确定散热器的传热系数 K散热器的传热系数K是表示当散热器内热媒平均温度tpj与室内空气温度tn的差为1℃时，2每 1 m 散热面积单位时间放出的热量。选用散热器时希望散热器的传热系数越大越好。影响散热器传热系数的最主要因素是散热器内热媒平均温度与室内空气温度的差值Δtpj。另外散热器的材质、几何尺寸、结构形式、表面喷涂、热媒种类、温度、流量、室内空气温度、散热器的安装方式、片数等条件都将影响传热系数的大小。因而无法用理论推导求出各种散热器的传热系数值，只能通过实验方法确定。国际化规范组织（ISO）规定：确定散热器的传热系数 K 值的实验，应在一个长×宽×高为（4±0.2）m×（4±0.2）m×（2.8±0.2）m 的封闭小室内，保证室温恒定下进行，散热器应无遮挡，敞开设置。通过实验方法可得到散热器传热系数公式bbK=a（Δtpj） =a（tpj-tn）（2-1-3）2式中 K——在实验条件下，散热器的传热系数[W/（m ·℃）]； a 、b——由实验确定的系数，取决于散热器的类型和安装方式；Δtpj——散热器内热媒与室内空气的平均温差，Δtpj=tpj–tn。从上式可以看出散热器内热媒平均温度与室内空气温差Δtpj 越大，散热器的传热系数K 值就越大，传热量就越多。附录 9 给出了各种不同类型铸铁散热器传热系数的公式。应用这些公式时，需要确定散热器内的热媒平均温度 tpj。3.确定散热器内热媒平均温度散热器内热媒平均温度 tpj应根据热媒种类（热水或蒸汽）和系统形式确定。热水供暖系统1 / 6tpj=(tj  tc)2（2-1-4）式中 tpj——散热器内热媒平均温度（℃）；tj——散热器的进水温度（℃）；tc——散热器的出水温度（℃）。对于双管热水供暖系统，各组散热器是并联关系，散热器的进出口水温可分别按系统的供、回...
