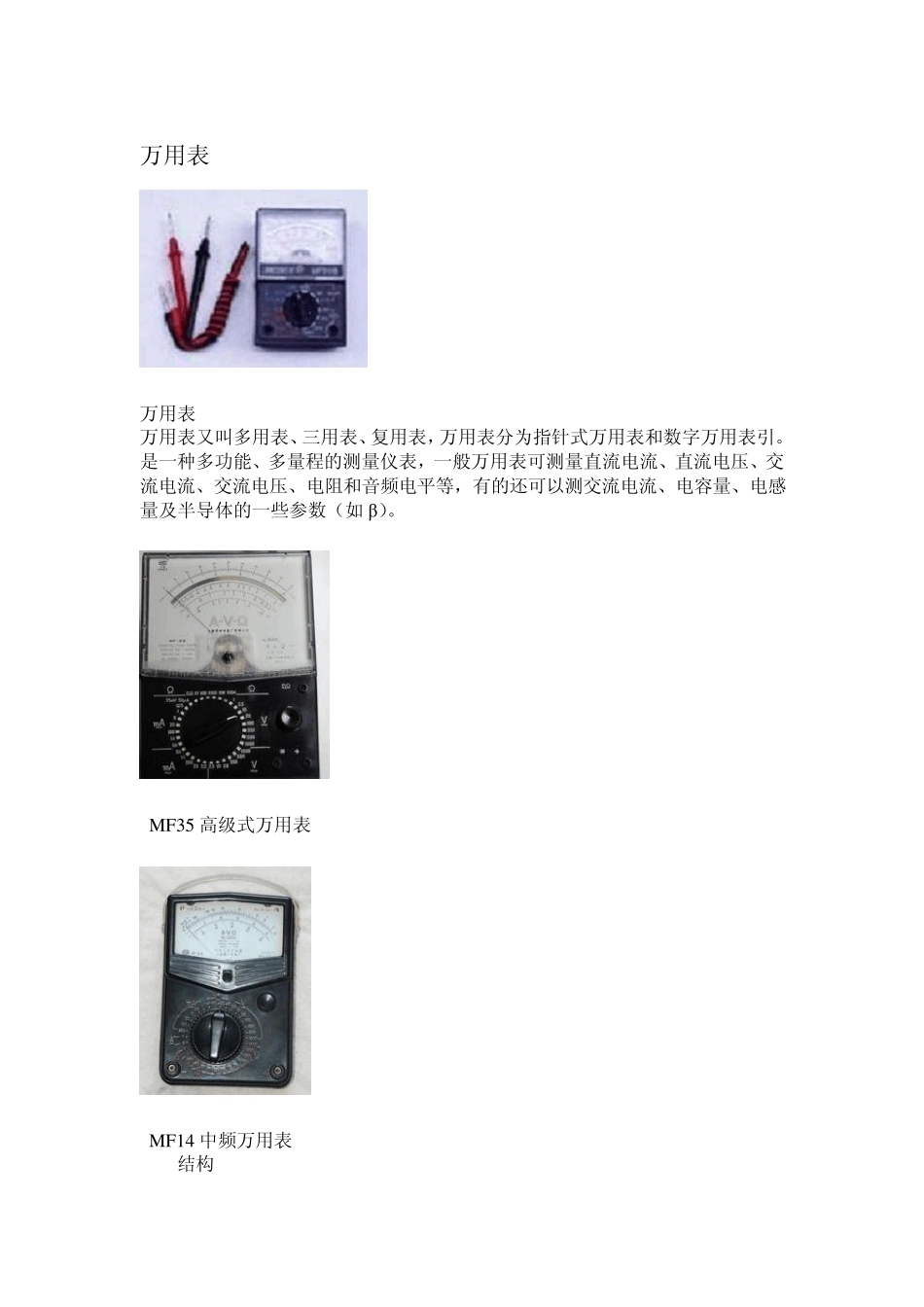

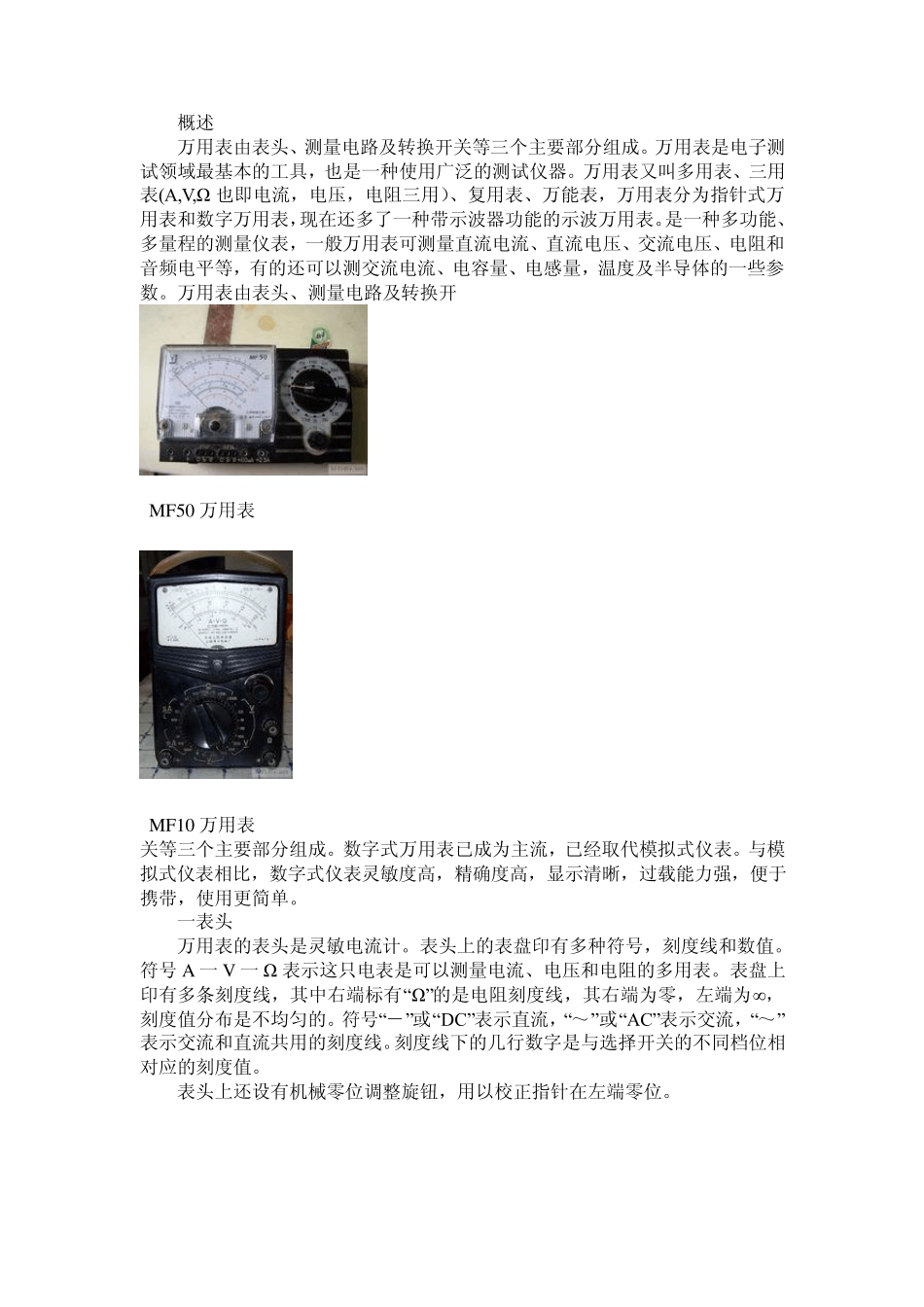

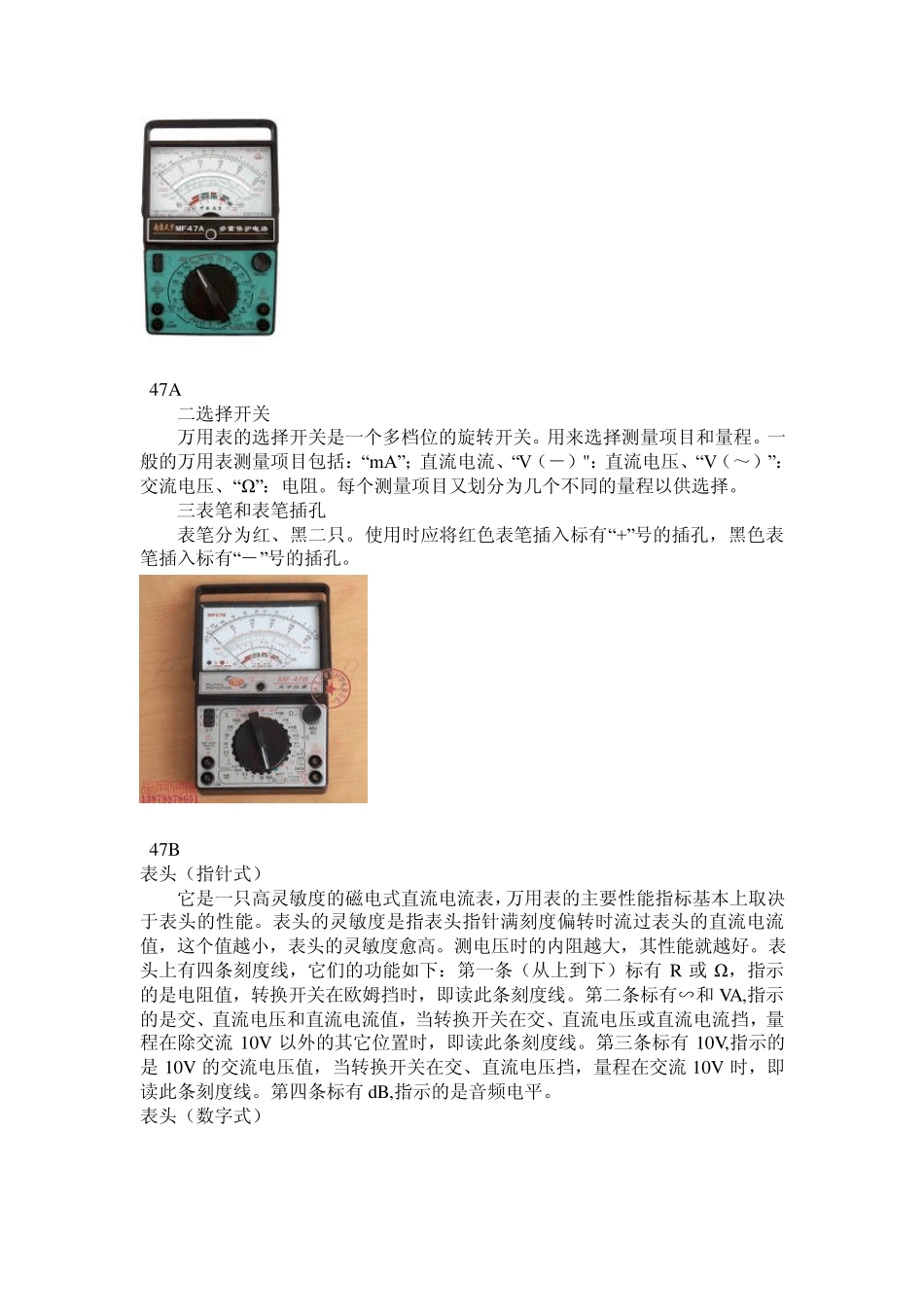

万用表 万用表 万用表又叫多用表、三用表、复用表，万用表分为指针式万用表和数字万用表引。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如 β）。 M F35 高级式万用表 M F14 中频万用表 结构 概述 万用表由表头、测量电路及转换开关等三个主要部分组成。万用表是电子测试领域最基本的工具，也是一种使用广泛的测试仪器。万用表又叫多用表、三用表(A,V,Ω 也即电流，电压，电阻三用）、复用表、万能表，万用表分为指针式万用表和数字万用表，现在还多了一种带示波器功能的示波万用表。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量，温度及半导体的一些参数。万用表由表头、测量电路及转换开 MF50 万用表 MF10 万用表 关等三个主要部分组成。数字式万用表已成为主流，已经取代模拟式仪表。与模拟式仪表相比，数字式仪表灵敏度高，精确度高，显示清晰，过载能力强，便于携带，使用更简单。 一表头 万用表的表头是灵敏电流计。表头上的表盘印有多种符号，刻度线和数值。符号 A 一 V一 Ω 表示这只电表是可以测量电流、电压和电阻的多用表。表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞ ，刻度值分布是不均匀的。符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。 表头上还设有机械零位调整旋钮，用以校正指针在左端零位。 47A 二选择开关 万用表的选择开关是一个多档位的旋转开关。用来选择测量项目和量程。一般的万用表测量项目包括：“mA” ；直流电流、“V（－）"：直流电压、“V（～）” ：交流电压、“Ω ” ：电阻。每个测量项目又划分为几个不同的量程以供选择。 三表笔和表笔插孔 表笔分为红、黑二只。使用时应将红色表笔插入标有“+” 号的插孔，黑色表笔插入标有“－” 号的插孔。 47B 表头（指针式） 它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条...
