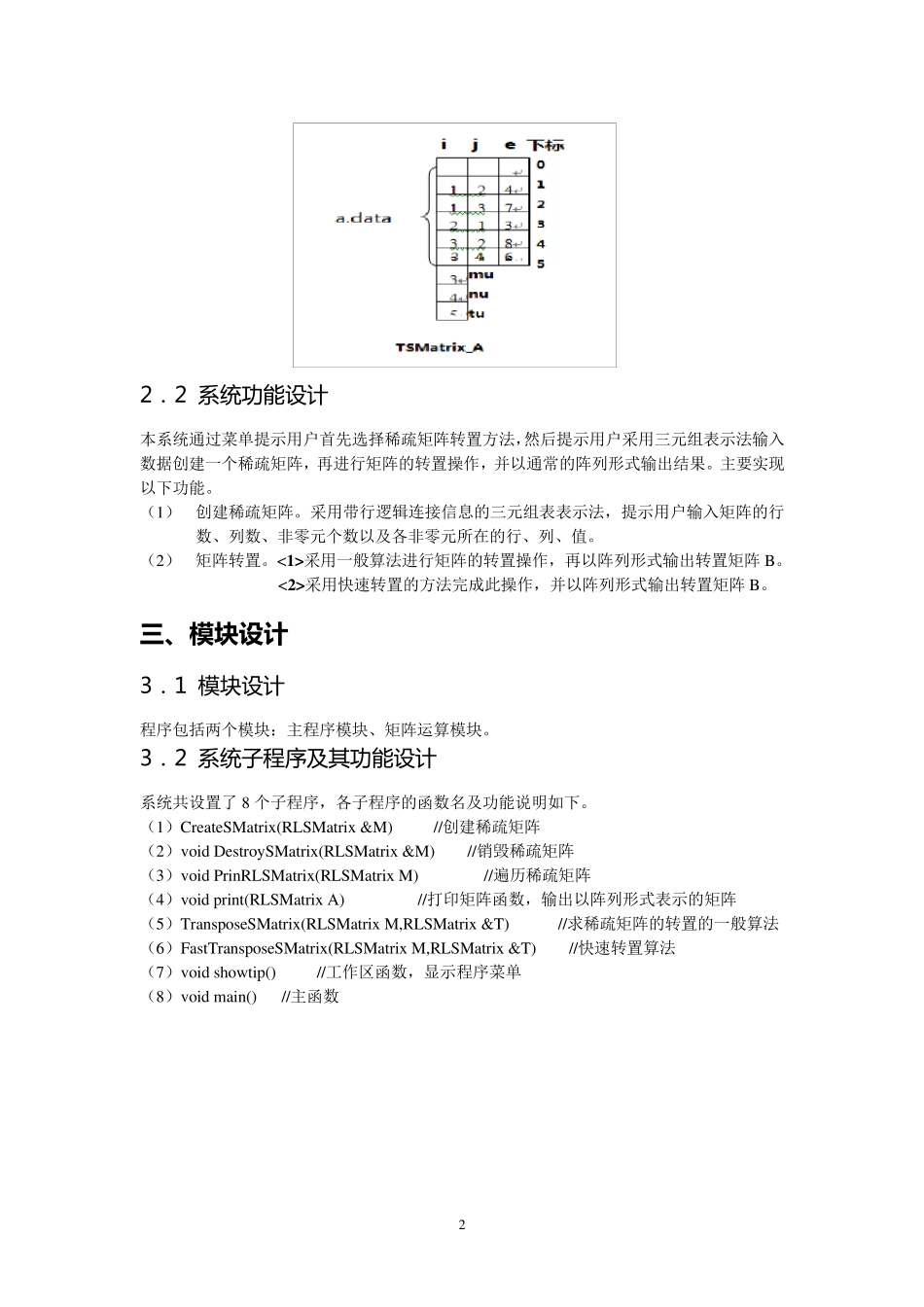

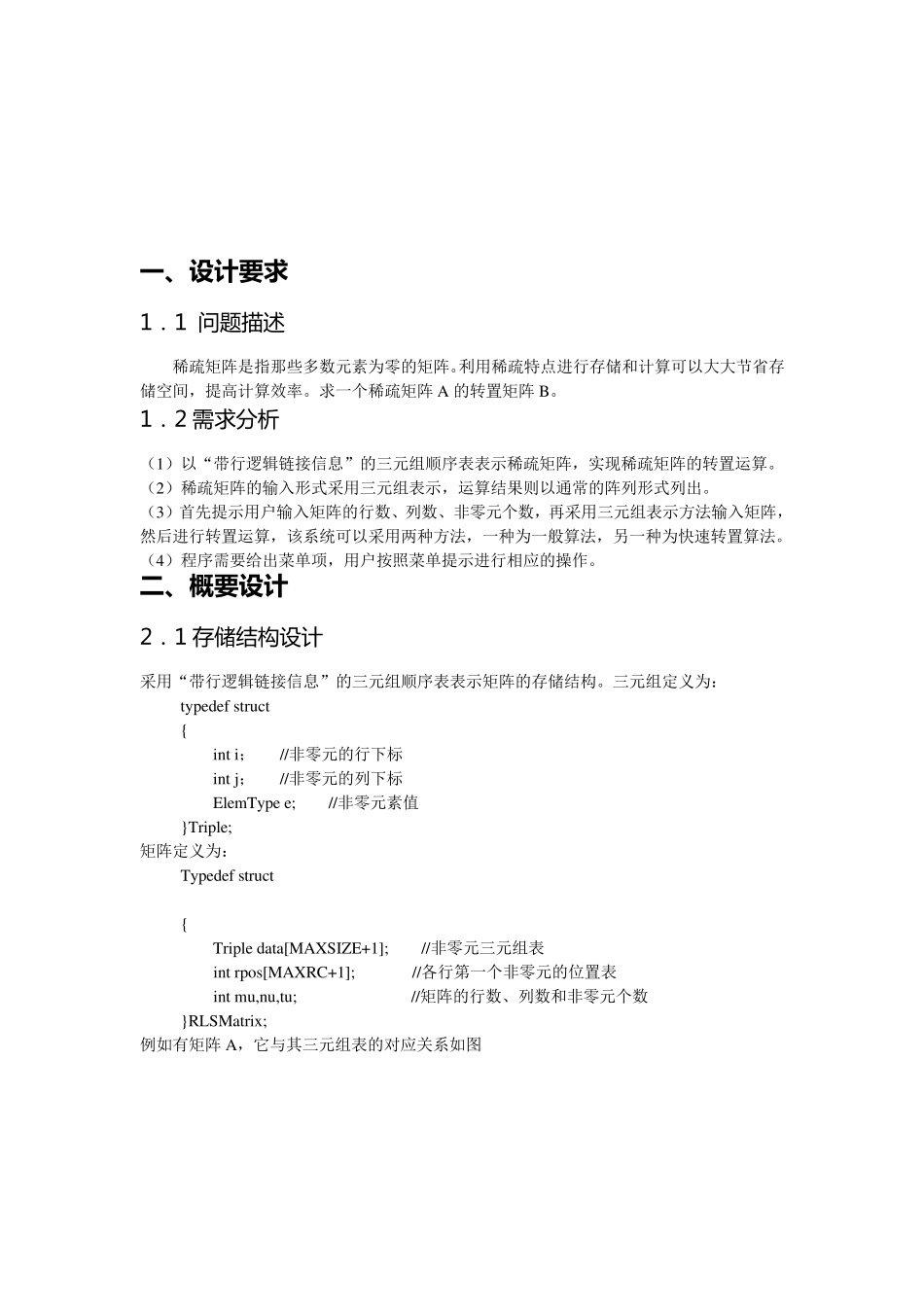

一 、设计要求 1. 1 问 题 描 述 稀疏矩阵是指那些多数元素为零的矩阵。利用稀疏特点进行存储和计算可以大大节省存储空间,提高计算效率。求一个稀疏矩阵A 的转置矩阵B。 1. 2 需 求 分 析 (1)以“带行逻辑链接信息”的三元组顺序表表示稀疏矩阵,实现稀疏矩阵的转置运算。 (2)稀疏矩阵的输入形式采用三元组表示,运算结果则以通常的阵列形式列出。 (3)首先提示用户输入矩阵的行数、列数、非零元个数,再采用三元组表示方法输入矩阵,然后进行转置运算,该系统可以采用两种方法,一种为一般算法,另一种为快速转置算法。 (4)程序需要给出菜单项,用户按照菜单提示进行相应的操作。 二、概要设计 2. 1 存 储结构设计 采用“带行逻辑链接信息”的三元组顺序表表示矩阵的存储结构。三元组定义为: typedef struct { int i; //非零元的行下标 int j; //非零元的列下标 ElemType e; //非零元素值 }Triple; 矩阵定义为: Typedef struct { Triple data[MAXSIZE+1]; //非零元三元组表 int rpos[MAXRC+1]; //各行第一个非零元的位置表 int mu,nu,tu; //矩阵的行数、列数和非零元个数 }RLSMatrix; 例如有矩阵A,它与其三元组表的对应关系如图 2 2. 2 系 统 功 能 设 计 本系统通过菜单提示用户首先选择稀疏矩阵转置方法,然后提示用户采用三元组表示法输入数据创建一个稀疏矩阵,再进行矩阵的转置操作,并以通常的阵列形式输出结果。主要实现以下功能。 (1) 创建稀疏矩阵。采用带行逻辑连接信息的三元组表表示法,提示用户输入矩阵的行数、列数、非零元个数以及各非零元所在的行、列、值。 (2) 矩阵转置。<1>采用一般算法进行矩阵的转置操作,再以阵列形式输出转置矩阵B。 <2>采用快速转置的方法完成此操作,并以阵列形式输出转置矩阵B。 三 、模块设计 3. 1 模 块 设 计 程序包括两个模块:主程序模块、矩阵运算模块。 3. 2 系 统 子 程 序 及 其 功 能 设 计 系统共设置了 8 个子程序,各子程序的函数名及功能说明如下。 (1)CreateSMatrix(RLSMatrix &M) //创建稀疏矩阵 (2)void DestroySMatrix(RLSMatrix &M) //销毁稀疏矩阵 (3)void PrinRLSMatrix(RLSMatrix M) //遍历稀疏矩阵 (4)void print(RLSMatrix A) //打印矩阵函数,输出以阵列形式表示的矩阵 (5)TransposeSMatrix(RLSMatrix M,RLSMatrix &T) ...
