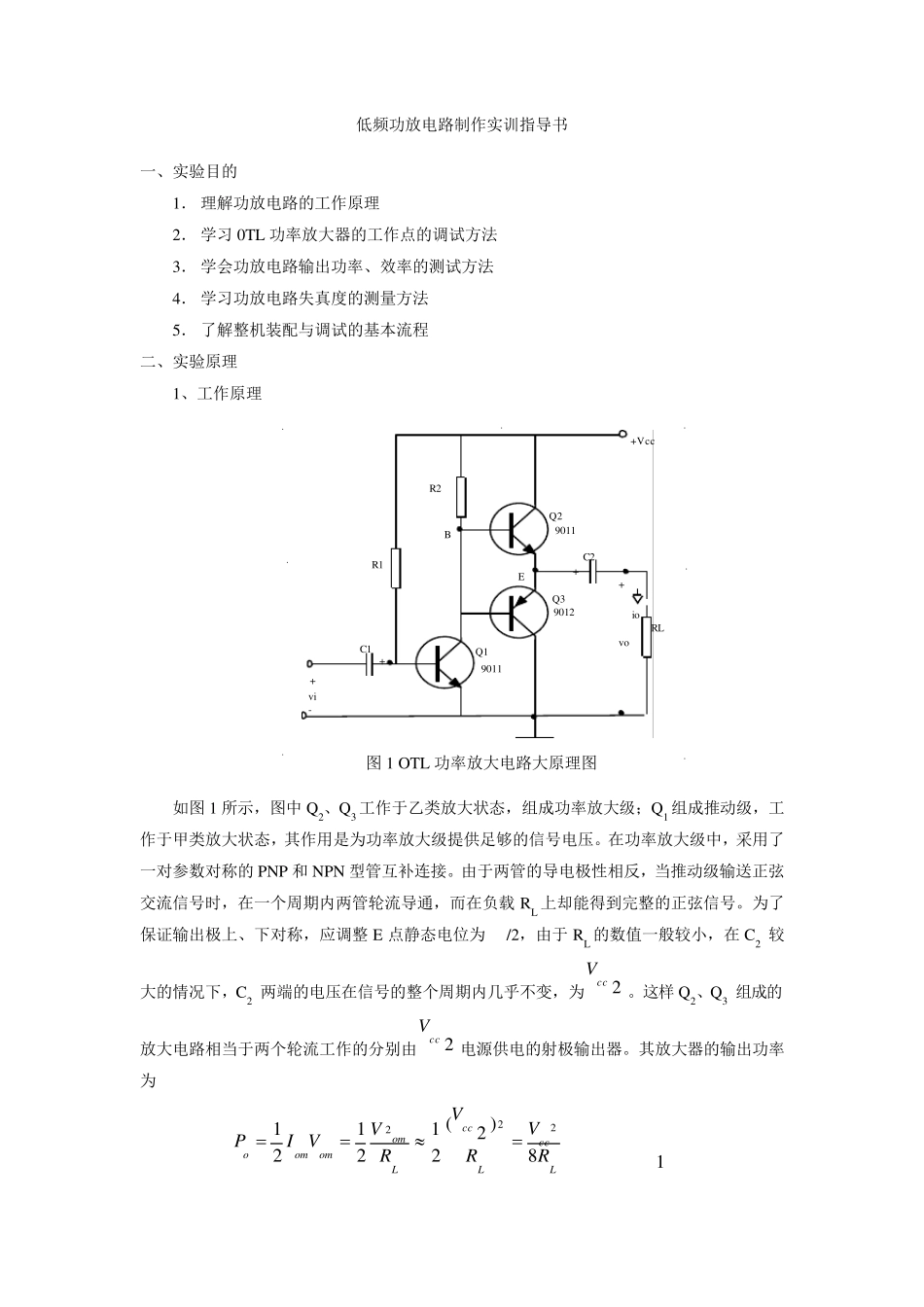

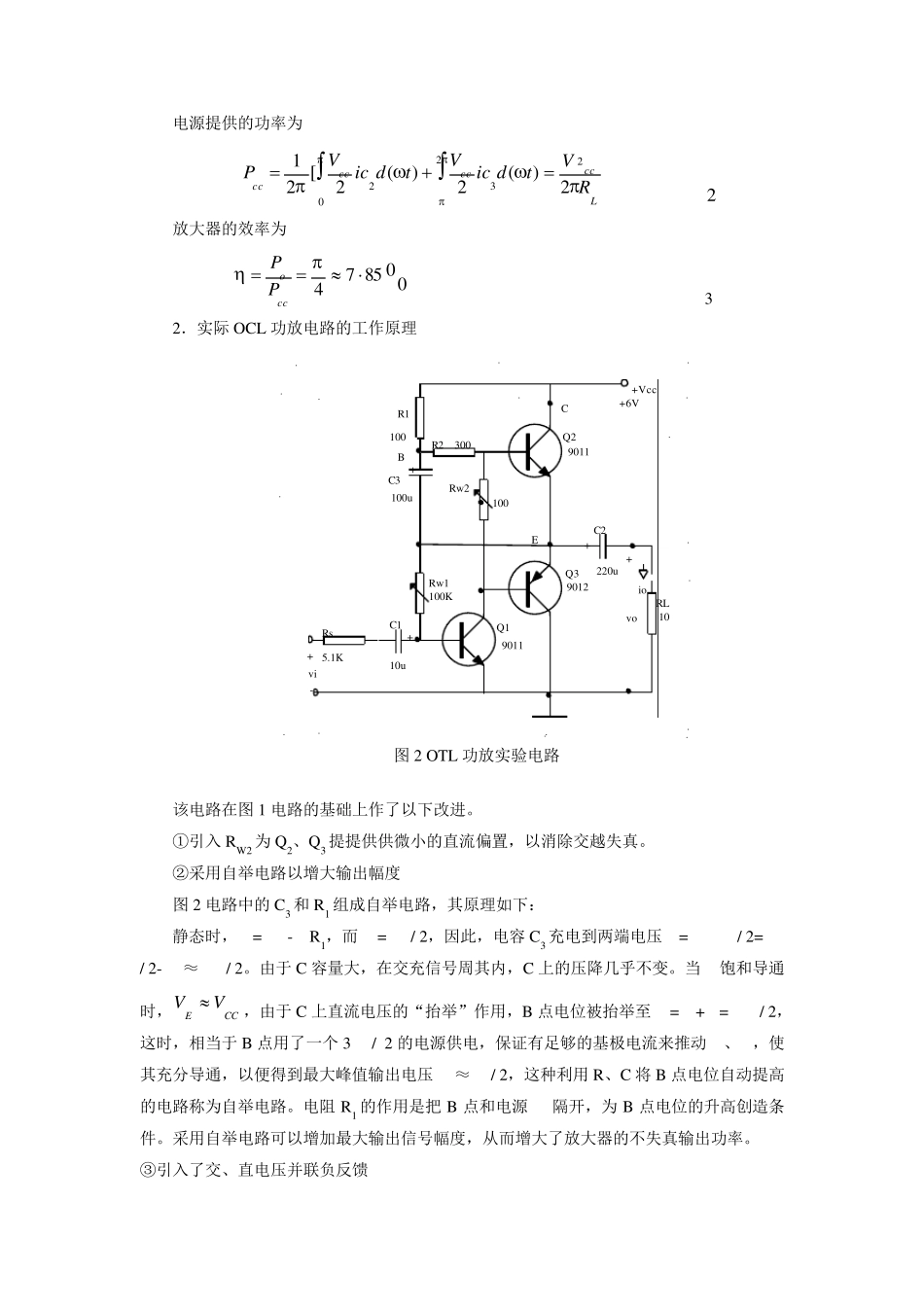

低频功放电路制作实训指导书 一、实验目的 1． 理解功放电路的工作原理 2． 学习 0TL 功率放大器的工作点的调试方法 3． 学会功放电路输出功率、效率的测试方法 4． 学习功放电路失真度的测量方法 5． 了解整机装配与调试的基本流程 二、实验原理 1、工作原理 Q29011Q19011Q39012R1 R2 RL C1 C2 +Vcc++++--EioBv iv o........ 如图 1 所示，图中 Q2、Q3 工作于乙类放大状态，组成功率放大级；Q1 组成推动级，工作于甲类放大状态，其作用是为功率放大级提供足够的信号电压。在功率放大级中，采用了一对参数对称的 PNP 和 NPN 型管互补连接。由于两管的导电极性相反，当推动级输送正弦交流信号时，在一个周期内两管轮流导通，而在负载 RL 上却能得到完整的正弦信号。为了保证输出极上、下对称，应调整 E 点静态电位为 VCC/2，由于 RL 的数值一般较小，在 C2 较大的情况下，C2 两端的电压在信号的整个周期内几乎不变，为2ccV。这样 Q2、Q3 组成的放大电路相当于两个轮流工作的分别由2ccV电源供电的射极输出器。其放大器的输出功率为 LccLccLomomomoRVRVRVVIP8)2(212121222 1 图 1 OTL 功率放大电路大原理图 电源提供的功率为 022322)(2)(2[21LccccccccRVtdicVtdicVP 2 放大器的效率为 008574ccoPP 3 2．实际OCL 功放电路的工作原理 .C3 100u.Q29011Q19011Q39012R1 100R2 300RL 10C110uC2 220u+Vcc++++--EioBvivo.......Rs5.1KRw 1100KRw 2100 C+6V+........ 该电路在图1 电路的基础上作了以下改进。 ①引入RW2 为Q2、Q3 提提供供微小的直流偏置，以消除交越失真。 ②采用自举电路以增大输出幅度 图2 电路中的C3 和R1 组成自举电路，其原理如下： 静态时，VB = VCC -ICIR1，而VE = VCC / 2，因此，电容C3 充电到两端电压VC=VB - VCC / 2= VCC / 2- VR ≈ VCC / 2。由于C 容量大，在交充信号周其内，C 上的压降几乎不变。当Q2饱和导通时， CCEVV，由于C 上直流电压的“抬举”作用，B 点电位被抬举至 VB = VC+VE = 3VCC / 2，这时，相当于B 点用了一个 3VCC / 2 的电源供电，保证有足够的基极电流来推动 Q2、Q3，使其充分导通，以便得到最大峰值输出电压Vom≈VCC / 2，这种利用R、C 将 B 点电位自动提高的电路称为自举电路。电阻 R1 的作用是把 B 点和电源VCC隔开，为B...
