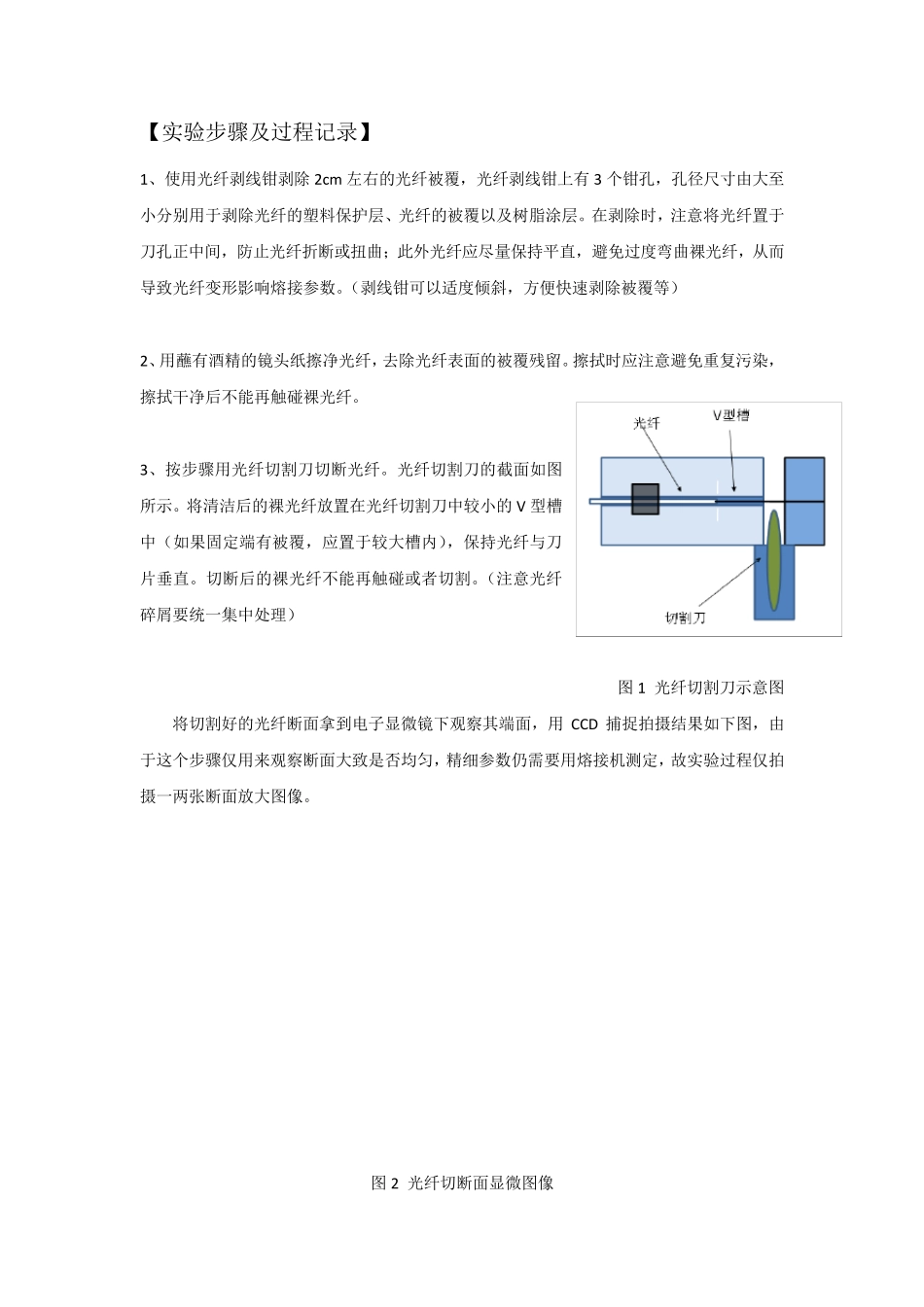

【实验步骤及过程记录】 1、使用光纤剥线钳剥除 2cm 左右的光纤被覆，光纤剥线钳上有 3 个钳孔，孔径尺寸由大至小分别用于剥除光纤的塑料保护层、光纤的被覆以及树脂涂层。在剥除时，注意将光纤置于刀孔正中间，防止光纤折断或扭曲；此外光纤应尽量保持平直，避免过度弯曲裸光纤，从而导致光纤变形影响熔接参数。（剥线钳可以适度倾斜，方便快速剥除被覆等） 2、用蘸有酒精的镜头纸擦净光纤，去除光纤表面的被覆残留。擦拭时应注意避免重复污染，擦拭干净后不能再触碰裸光纤。 3、按步骤用光纤切割刀切断光纤。光纤切割刀的截面如图所示。将清洁后的裸光纤放置在光纤切割刀中较小的 V 型槽中（如果固定端有被覆，应置于较大槽内），保持光纤与刀片垂直。切断后的裸光纤不能再触碰或者切割。（注意光纤碎屑要统一集中处理） 图 1 光纤切割刀示意图 将切割好的光纤断面拿到电子显微镜下观察其端面，用 CCD 捕捉拍摄结果如下图，由于这个步骤仅用来观察断面大致是否均匀，精细参数仍需要用熔接机测定，故实验过程仅拍摄一两张断面放大图像。 图 2 光纤切断面显微图像 由于光纤断面人为将其略向上扬地放在载物台上，切割良好的画面应该是断面略微向外均匀凸起，边缘明暗较均匀。 4、打开ETK9724098 Type-36 型光纤熔接机的顶盖，把LCD 显示屏竖起后，接通熔接机的电源，把开关置于AC 档 ；屏幕上显示“熔接方式菜单”，设定为“自动方式”；“熔接条件”设定为“SMF”； “选项”的第一个副菜单为放电时间设定，第二个为数据存储方式选择，这两个选项是根据光纤类型默认设定的。 图 3 熔接机截面图和正确放置光纤的方法 5 、参数调整完毕，打开防风盖将处理好的光纤放置于熔接机的V 形槽中。注意放置光纤时手尽量不触碰光纤和熔接机核心部件，而且两端光纤不能伸过尖端电弧，否则熔接时出现“距离错误”，正确放置方式如下图所示。光纤平整放置后，盖好防风盖和顶盖。 6、按下“SET”键，熔接机开始自动熔接。从屏幕中可以看到，熔接机将两根光纤在水平和垂直两个方向进行准直和方位 对 准（ X、Y 方向） ，然 后进行距离调整。若 两端面放置距离过大 ，则熔接机将会 停 止 熔接并 发 出警 告 。若 光纤在V 形槽内 时碰触到边缘或 处理不干 净 时，往 往 会 在光纤端面处沾 有 灰 尘 ，熔接机将使 用 瞬 间电弧放电清 除 端面灰 尘 ，然 后再 作 端面检查 ，若 仍 留 有 ...
