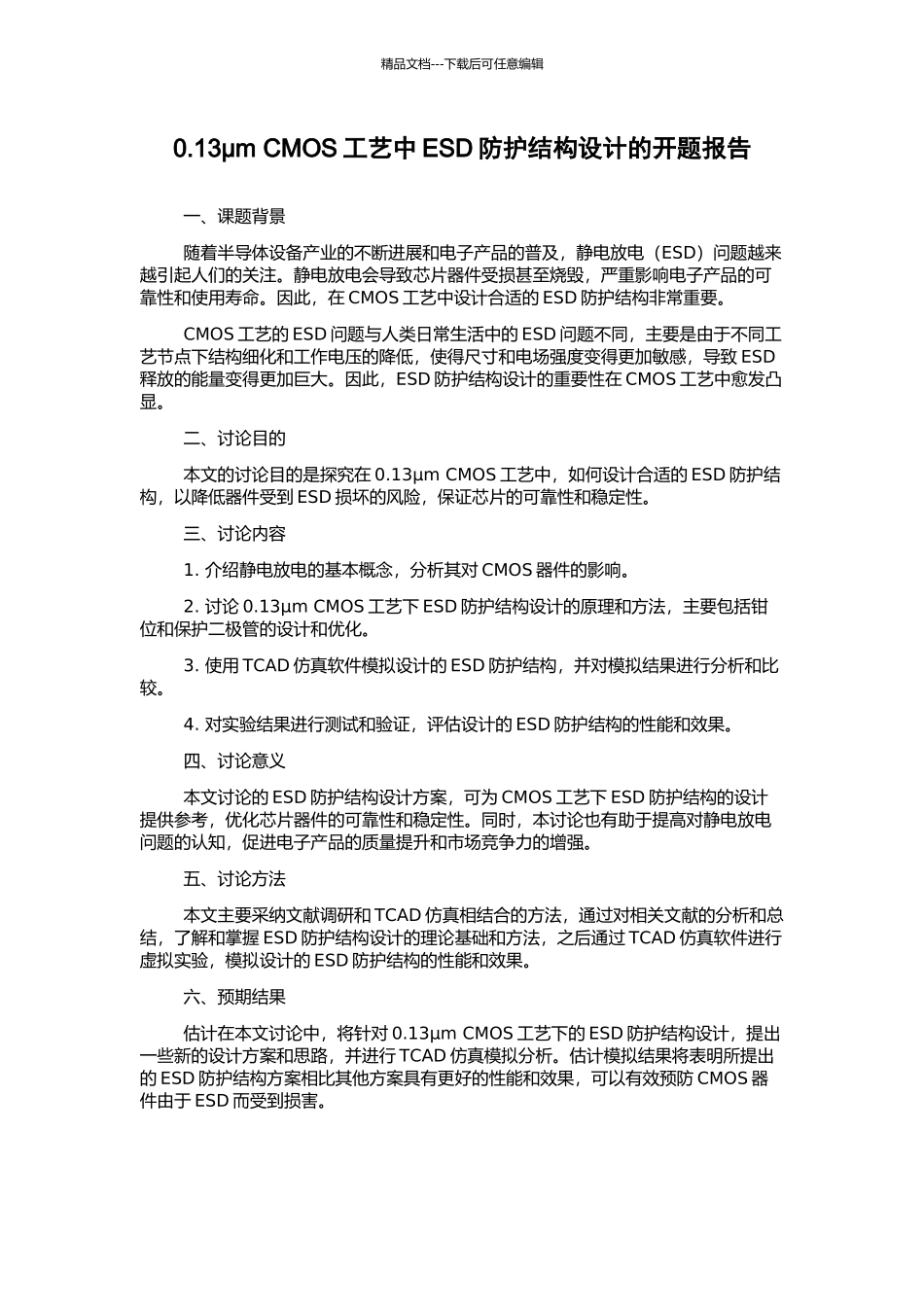

精品文档---下载后可任意编辑0.13μm CMOS 工艺中 ESD 防护结构设计的开题报告一、课题背景随着半导体设备产业的不断进展和电子产品的普及,静电放电(ESD)问题越来越引起人们的关注。静电放电会导致芯片器件受损甚至烧毁,严重影响电子产品的可靠性和使用寿命。因此,在 CMOS 工艺中设计合适的 ESD 防护结构非常重要。CMOS 工艺的 ESD 问题与人类日常生活中的 ESD 问题不同,主要是由于不同工艺节点下结构细化和工作电压的降低,使得尺寸和电场强度变得更加敏感,导致 ESD释放的能量变得更加巨大。因此,ESD 防护结构设计的重要性在 CMOS 工艺中愈发凸显。二、讨论目的本文的讨论目的是探究在 0.13μm CMOS 工艺中,如何设计合适的 ESD 防护结构,以降低器件受到 ESD 损坏的风险,保证芯片的可靠性和稳定性。三、讨论内容1. 介绍静电放电的基本概念,分析其对 CMOS 器件的影响。2. 讨论 0.13μm CMOS 工艺下 ESD 防护结构设计的原理和方法,主要包括钳位和保护二极管的设计和优化。3. 使用 TCAD 仿真软件模拟设计的 ESD 防护结构,并对模拟结果进行分析和比较。4. 对实验结果进行测试和验证,评估设计的 ESD 防护结构的性能和效果。四、讨论意义本文讨论的 ESD 防护结构设计方案,可为 CMOS 工艺下 ESD 防护结构的设计提供参考,优化芯片器件的可靠性和稳定性。同时,本讨论也有助于提高对静电放电问题的认知,促进电子产品的质量提升和市场竞争力的增强。五、讨论方法本文主要采纳文献调研和 TCAD 仿真相结合的方法,通过对相关文献的分析和总结,了解和掌握 ESD 防护结构设计的理论基础和方法,之后通过 TCAD 仿真软件进行虚拟实验,模拟设计的 ESD 防护结构的性能和效果。六、预期结果估计在本文讨论中,将针对 0.13μm CMOS 工艺下的 ESD 防护结构设计,提出一些新的设计方案和思路,并进行 TCAD 仿真模拟分析。估计模拟结果将表明所提出的 ESD 防护结构方案相比其他方案具有更好的性能和效果,可以有效预防 CMOS 器件由于 ESD 而受到损害。
