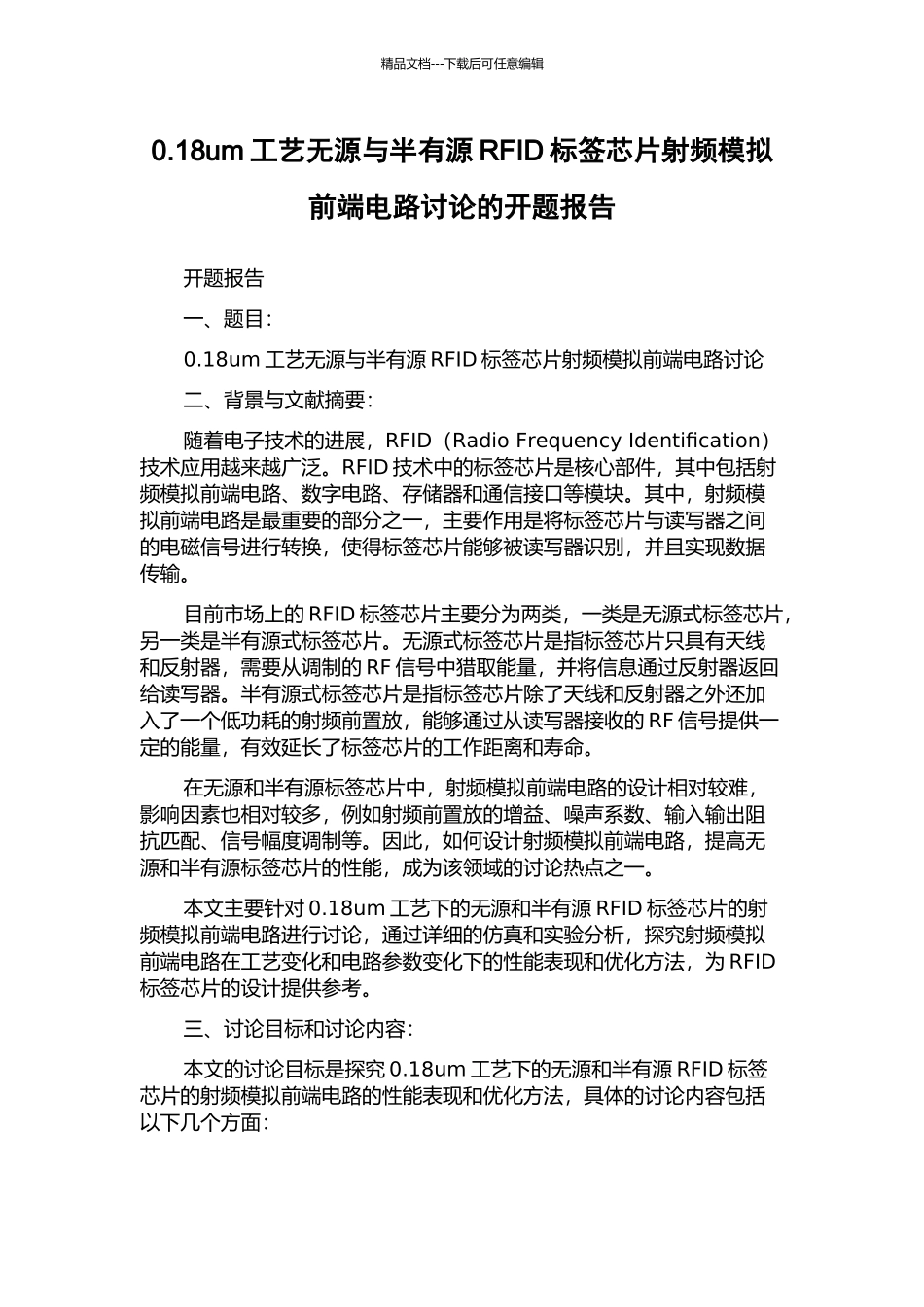

0.18um工艺无源与半有源RFID标签芯片射频模拟前端电路研究的开题报告_第1页
1/3

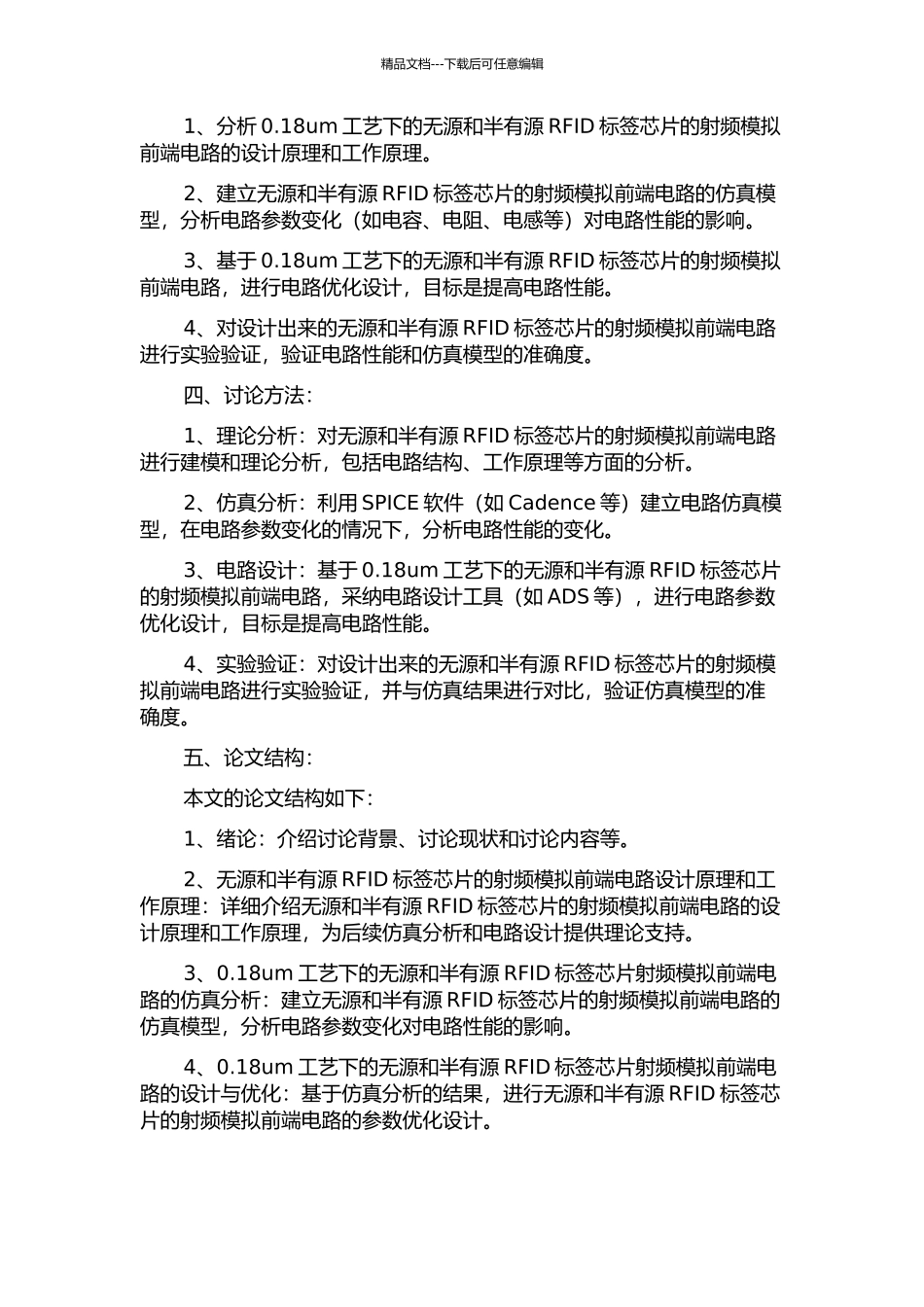

0.18um工艺无源与半有源RFID标签芯片射频模拟前端电路研究的开题报告_第2页
2/3

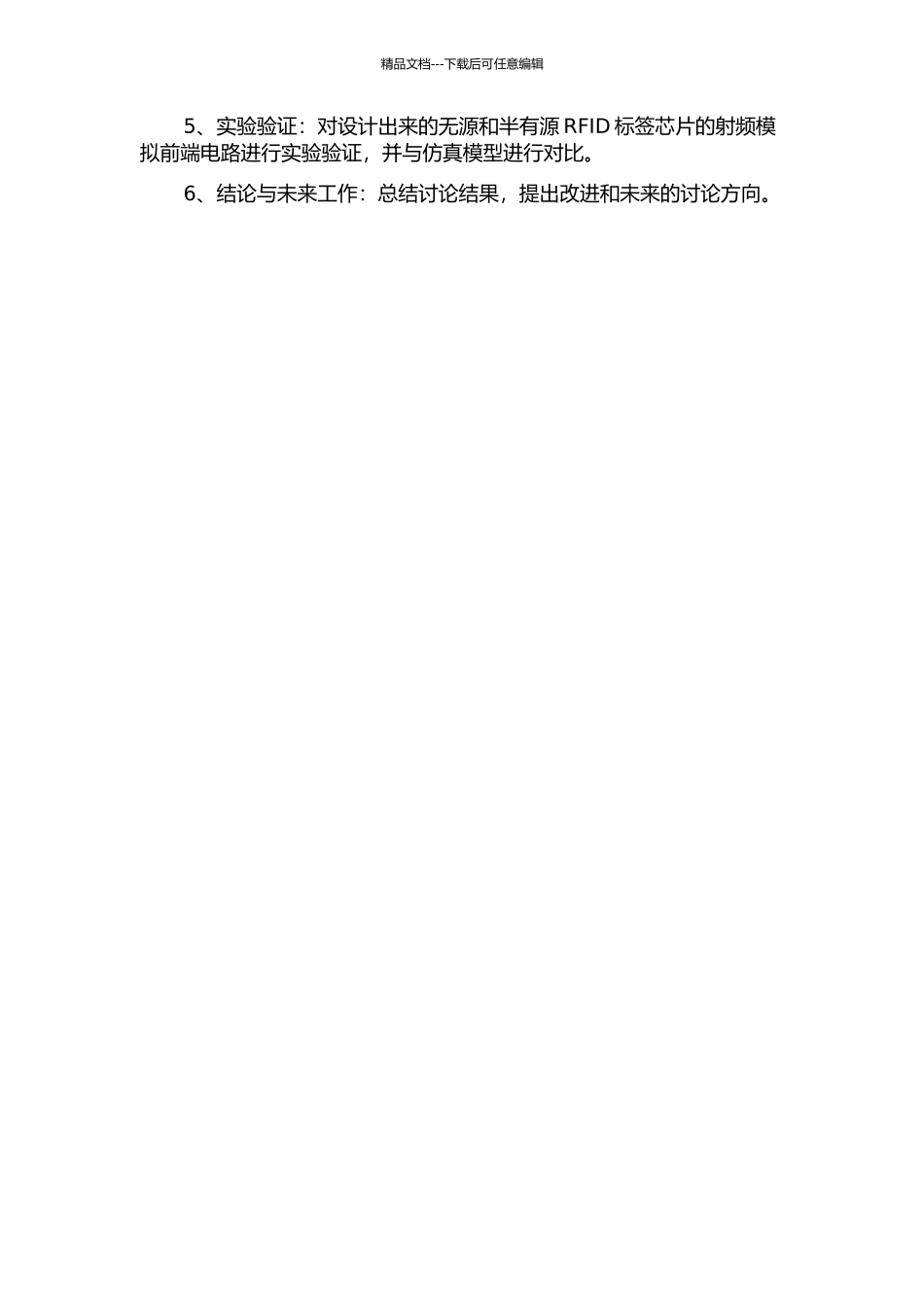

0.18um工艺无源与半有源RFID标签芯片射频模拟前端电路研究的开题报告_第3页
3/3
精品文档---下载后可任意编辑0.18um 工艺无源与半有源 RFID 标签芯片射频模拟前端电路讨论的开题报告开题报告一、题目:0.18um 工艺无源与半有源 RFID 标签芯片射频模拟前端电路讨论二、背景与文献摘要:随着电子技术的进展,RFID(Radio Frequency Identification)技术应用越来越广泛。RFID 技术中的标签芯片是核心部件,其中包括射频模拟前端电路、数字电路、存储器和通信接口等模块。其中,射频模拟前端电路是最重要的部分之一,主要作用是将标签芯片与读写器之间的电磁信号进行转换,使得标签芯片能够被读写器识别,并且实现数据传输。目前市场上的 RFID 标签芯片主要分为两类,一类是无源式标签芯片,另一类是半有源式标签芯片。无源式标签芯片是指标签芯片只具有天线和反射器,需要从调制的 RF 信号中猎取能量,并将信息通过反射器返回给读写器。半有源式标签芯片是指标签芯片除了天线和反射器之外还加入了一个低功耗的射频前置放,能够通过从读写器接收的 RF 信号提供一定的能量,有效延长了标签芯片的工作距离和寿命。在无源和半有源标签芯片中,射频模拟前端电路的设计相对较难,影响因素也相对较多,例如射频前置放的增益、噪声系数、输入输出阻抗匹配、信号幅度调制等。因此,如何设计射频模拟前端电路,提高无源和半有源标签芯片的性能,成为该领域的讨论热点之一。本文主要针对 0.18um 工艺下的无源和半有源 RFID 标签芯片的射频模拟前端电路进行讨论,通过详细的仿真和实验分析,探究射频模拟前端电路在工艺变化和电路参数变化下的性能表现和优化方法,为 RFID标签芯片的设计提供参考。三、讨论目标和讨论内容:本文的讨论目标是探究 0.18um 工艺下的无源和半有源 RFID 标签芯片的射频模拟前端电路的性能表现和优化方法,具体的讨论内容包括以下几个方面:精品文档---下载后可任意编辑1、分析 0.18um 工艺下的无源和半有源 RFID 标签芯片的射频模拟前端电路的设计原理和工作原理。2、建立无源和半有源 RFID 标签芯片的射频模拟前端电路的仿真模型,分析电路参数变化(如电容、电阻、电感等)对电路性能的影响。3、基于 0.18um 工艺下的无源和半有源 RFID 标签芯片的射频模拟前端电路,进行电路优化设计,目标是提高电路性能。4、对设计出来的无源和半有源 RFID 标签芯片的射频模拟前端电路进行实验验证,验证电路性能和仿真模型的准确度。四、讨论方法:1、理论分析:对无源和半有源 RFID 标...
