0.18μm-CMOS工艺正交混频器和多相滤波器的设计的开题报告

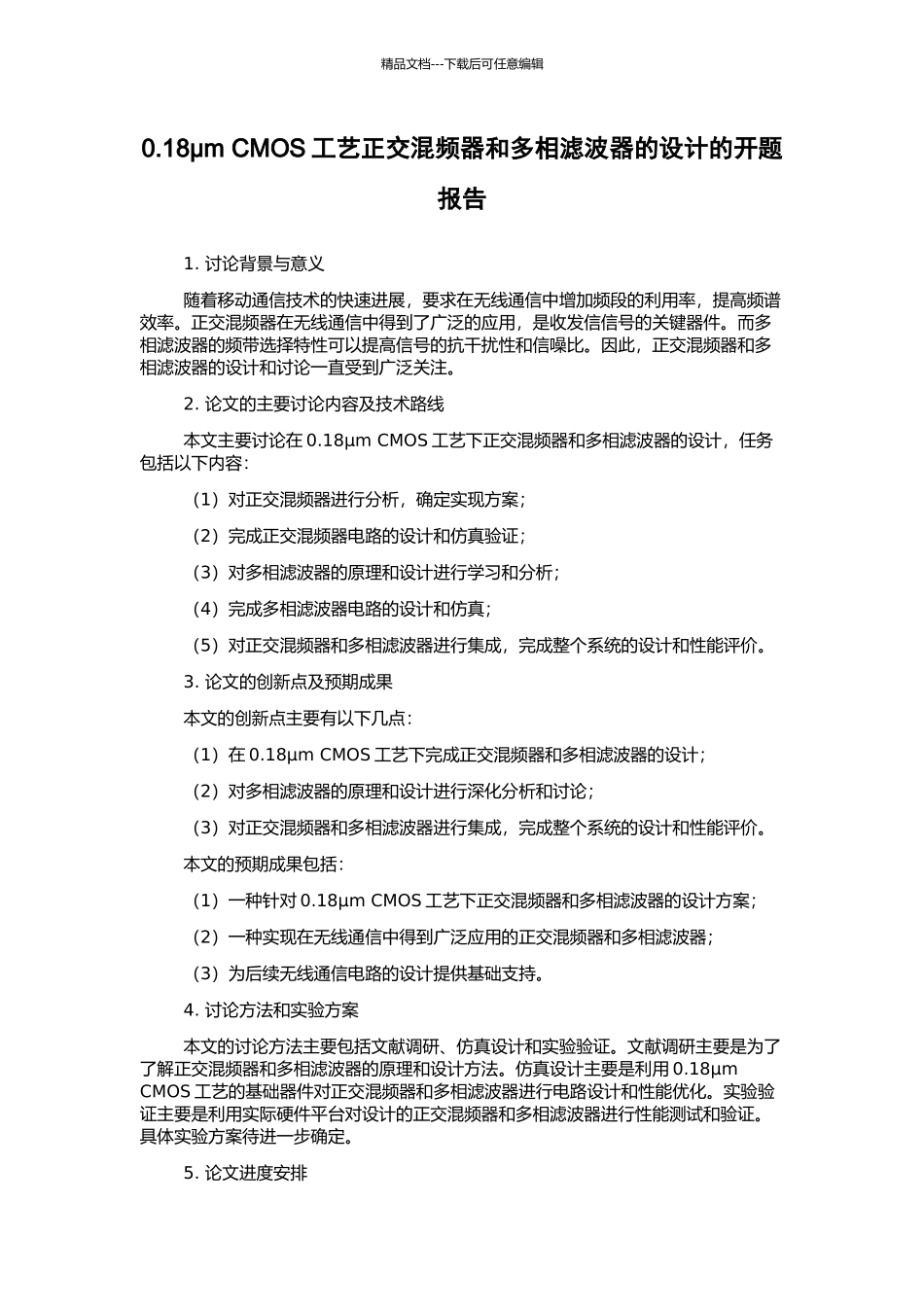

精品文档---下载后可任意编辑0.18μm CMOS 工艺正交混频器和多相滤波器的设计的开题报告1. 讨论背景与意义随着移动通信技术的快速进展，要求在无线通信中增加频段的利用率，提高频谱效率。正交混频器在无线通信中得到了广泛的应用，是收发信信号的关键器件。而多相滤波器的频带选择特性可以提高信号的抗干扰性和信噪比。因此，正交混频器和多相滤波器的设计和讨论一直受到广泛关注。2. 论文的主要讨论内容及技术路线本文主要讨论在 0.18μm CMOS 工艺下正交混频器和多相滤波器的设计，任务包括以下内容：（1）对正交混频器进行分析，确定实现方案；（2）完成正交混频器电路的设计和仿真验证；（3）对多相滤波器的原理和设计进行学习和分析；（4）完成多相滤波器电路的设计和仿真；（5）对正交混频器和多相滤波器进行集成，完成整个系统的设计和性能评价。3. 论文的创新点及预期成果本文的创新点主要有以下几点：（1）在 0.18μm CMOS 工艺下完成正交混频器和多相滤波器的设计；（2）对多相滤波器的原理和设计进行深化分析和讨论；（3）对正交混频器和多相滤波器进行集成，完成整个系统的设计和性能评价。本文的预期成果包括：（1）一种针对 0.18μm CMOS 工艺下正交混频器和多相滤波器的设计方案；（2）一种实现在无线通信中得到广泛应用的正交混频器和多相滤波器；（3）为后续无线通信电路的设计提供基础支持。4. 讨论方法和实验方案本文的讨论方法主要包括文献调研、仿真设计和实验验证。文献调研主要是为了了解正交混频器和多相滤波器的原理和设计方法。仿真设计主要是利用 0.18μm CMOS 工艺的基础器件对正交混频器和多相滤波器进行电路设计和性能优化。实验验证主要是利用实际硬件平台对设计的正交混频器和多相滤波器进行性能测试和验证。具体实验方案待进一步确定。5. 论文进度安排精品文档---下载后可任意编辑第一阶段：讨论文献，掌握正交混频器和多相滤波器的原理和设计方法，确定正交混频器电路的设计方案。（ 2 周）第二阶段：完成正交混频器电路的设计和仿真验证。（4 周）第三阶段：学习和分析多相滤波器的原理和设计方法，完成多相滤波器的电路设计和仿真验证。（4 周）第四阶段：对正交混频器和多相滤波器进行集成，完成整个系统的设计和性能评价。（4 周）第五阶段：完成实验验证，撰写论文，并进行答辩。（6 周）
