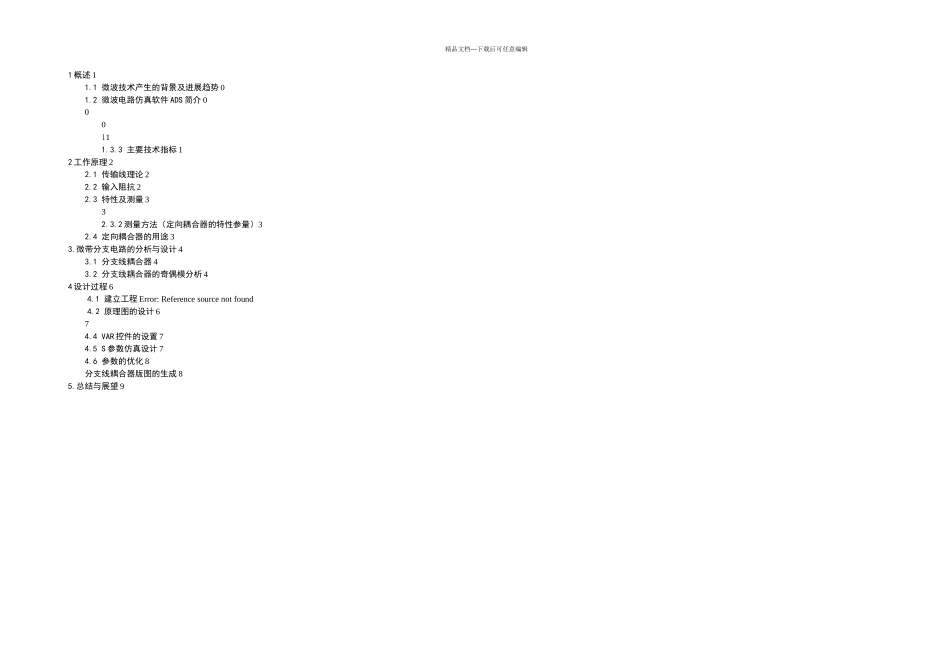

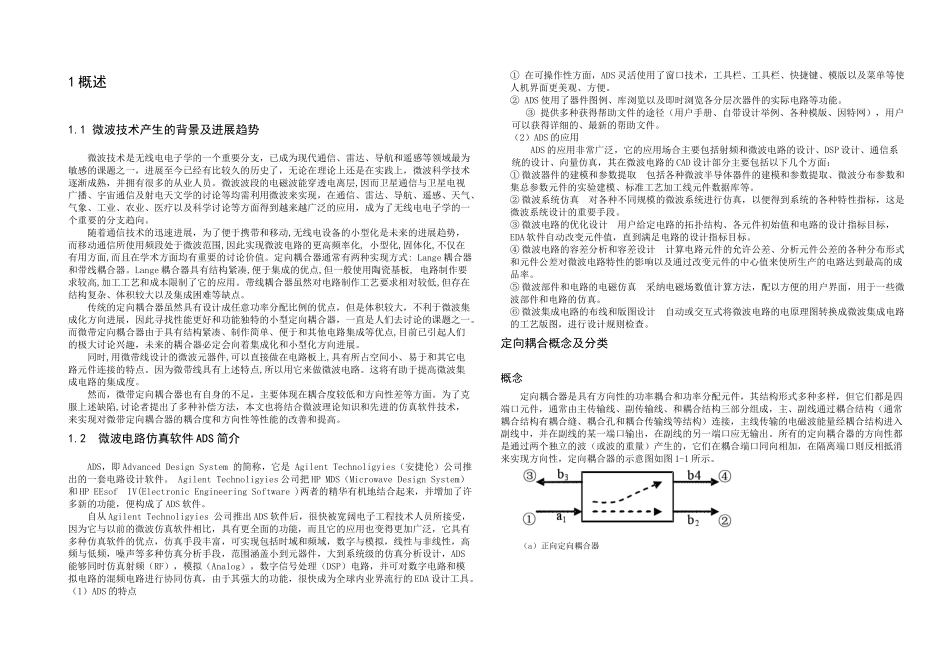

精品文档---下载后可任意编辑1 概述 11.1 微波技术产生的背景及进展趋势 01.2 微波电路仿真软件 ADS 简介 000111.3.3 主要技术指标 12 工作原理 22.1 传输线理论 22.2 输入阻抗 22.3 特性及测量 332.3.2 测量方法（定向耦合器的特性参量）32.4 定向耦合器的用途 33.微带分支电路的分析与设计 43.1 分支线耦合器 43.2 分支线耦合器的奇偶模分析 44 设计过程 64.1 建立工程 Error: Reference source not found4.2 原理图的设计 674.4 VAR 控件的设置 74.5 S 参数仿真设计 74.6 参数的优化 8分支线耦合器版图的生成 85.总结与展望 91 概述1.1 微波技术产生的背景及进展趋势 微波技术是无线电电子学的一个重要分支，已成为现代通信、雷达、导航和遥感等领域最为敏感的课题之一，进展至今已经有比较久的历史了，无论在理论上还是在实践上，微波科学技术逐渐成熟，并拥有很多的从业人员。微波波段的电磁波能穿透电离层,因而卫星通信与卫星电视广播、宇宙通信及射电天文学的讨论等均需利用微波来实现，在通信、雷达、导航、遥感、天气、气象、工业、农业、医疗以及科学讨论等方面得到越来越广泛的应用，成为了无线电电子学的一个重要的分支趋向。随着通信技术的迅速进展，为了便于携带和移动,无线电设备的小型化是未来的进展趋势，而移动通信所使用频段处于微波范围,因此实现微波电路的更高频率化, 小型化,固体化,不仅在有用方面,而且在学术方面均有重要的讨论价值。定向耦合器通常有两种实现方式: Lange 耦合器和带线耦合器。Lange 耦合器具有结构紧凑,便于集成的优点,但一般使用陶瓷基板, 电路制作要求较高,加工工艺和成本限制了它的应用。带线耦合器虽然对电路制作工艺要求相对较低,但存在结构复杂、体积较大以及集成困难等缺点。传统的定向耦合器虽然具有设计成任意功率分配比例的优点，但是体积较大，不利于微波集成化方向进展，因此寻找性能更好和功能独特的小型定向耦合器，一直是人们去讨论的课题之一。而微带定向耦合器由于具有结构紧凑、制作简单、便于和其他电路集成等优点,目前已引起人们的极大讨论兴趣，未来的耦合器必定会向着集成化和小型化方向进展。同时,用微带线设计的微波元器件,可以直接做在电路板上,具有所占空间小、易于和其它电路元件连接的特点。因为微带线具有上述特点,所以用它来做微波电路。这将有助于提高微波集成电路的集成度。然而，微带定向耦合器也有自身的不足，...
