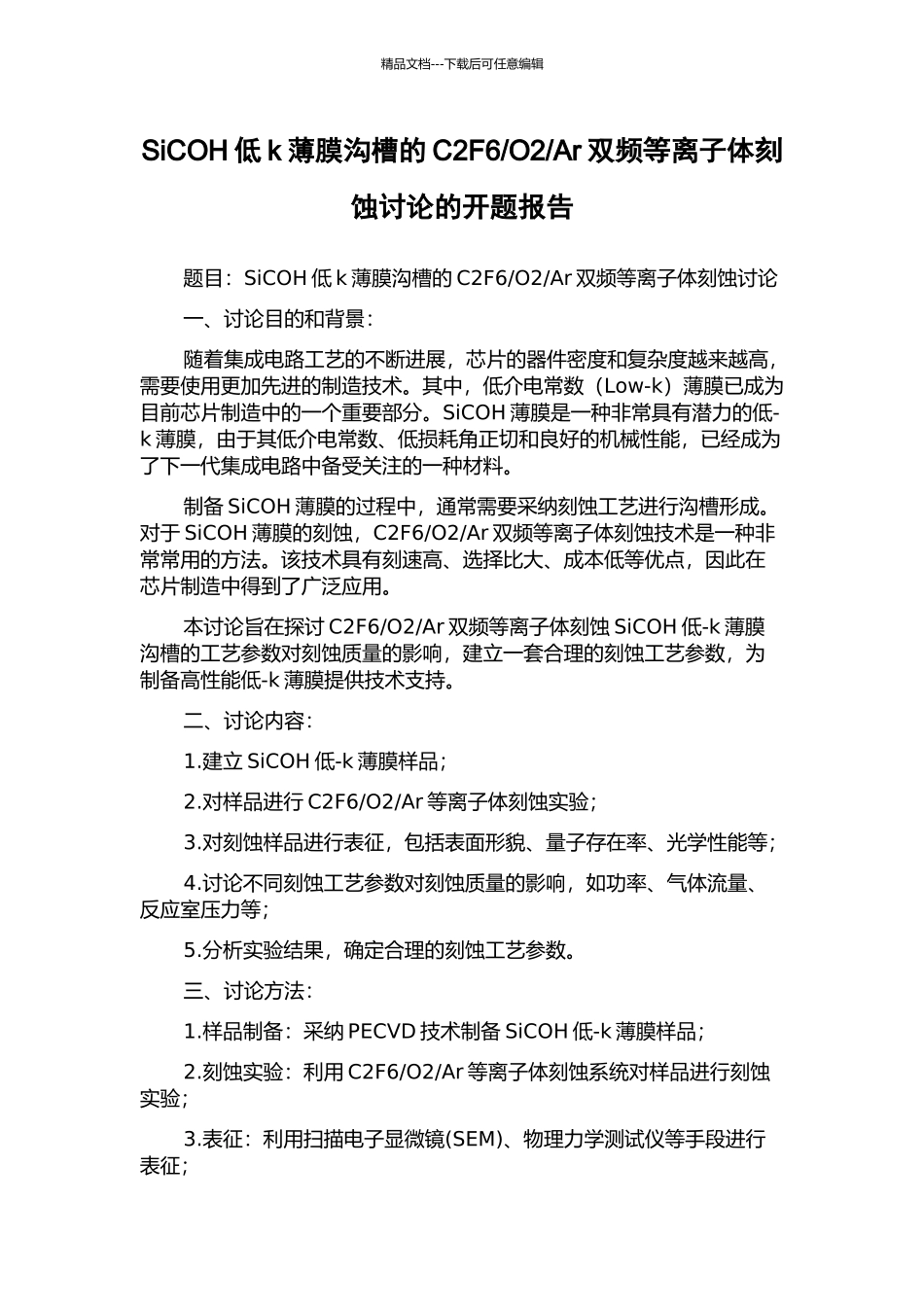

精品文档---下载后可任意编辑SiCOH 低 k 薄膜沟槽的 C2F6/O2/Ar 双频等离子体刻蚀讨论的开题报告题目：SiCOH 低 k 薄膜沟槽的 C2F6/O2/Ar 双频等离子体刻蚀讨论一、讨论目的和背景：随着集成电路工艺的不断进展，芯片的器件密度和复杂度越来越高，需要使用更加先进的制造技术。其中，低介电常数（Low-k）薄膜已成为目前芯片制造中的一个重要部分。SiCOH 薄膜是一种非常具有潜力的低-k 薄膜，由于其低介电常数、低损耗角正切和良好的机械性能，已经成为了下一代集成电路中备受关注的一种材料。制备 SiCOH 薄膜的过程中，通常需要采纳刻蚀工艺进行沟槽形成。对于 SiCOH 薄膜的刻蚀，C2F6/O2/Ar 双频等离子体刻蚀技术是一种非常常用的方法。该技术具有刻速高、选择比大、成本低等优点，因此在芯片制造中得到了广泛应用。本讨论旨在探讨 C2F6/O2/Ar 双频等离子体刻蚀 SiCOH 低-k 薄膜沟槽的工艺参数对刻蚀质量的影响，建立一套合理的刻蚀工艺参数，为制备高性能低-k 薄膜提供技术支持。二、讨论内容：1.建立 SiCOH 低-k 薄膜样品；2.对样品进行 C2F6/O2/Ar 等离子体刻蚀实验；3.对刻蚀样品进行表征，包括表面形貌、量子存在率、光学性能等；4.讨论不同刻蚀工艺参数对刻蚀质量的影响，如功率、气体流量、反应室压力等；5.分析实验结果，确定合理的刻蚀工艺参数。三、讨论方法：1.样品制备：采纳 PECVD 技术制备 SiCOH 低-k 薄膜样品；2.刻蚀实验：利用 C2F6/O2/Ar 等离子体刻蚀系统对样品进行刻蚀实验；3.表征：利用扫描电子显微镜(SEM)、物理力学测试仪等手段进行表征；精品文档---下载后可任意编辑4.数据分析：采纳多元分析方法，分析实验数据，确定合理的刻蚀工艺参数。四、预期成果：本讨论将得到 C2F6/O2/Ar 双频等离子体刻蚀 SiCOH 低-k 薄膜沟槽的最佳工艺参数，为 SiCOH 低-k 薄膜的制备提供技术支持。同时，本讨论还将为相关学科领域的讨论提供新的思路和方法。
