公差与配合基础知识

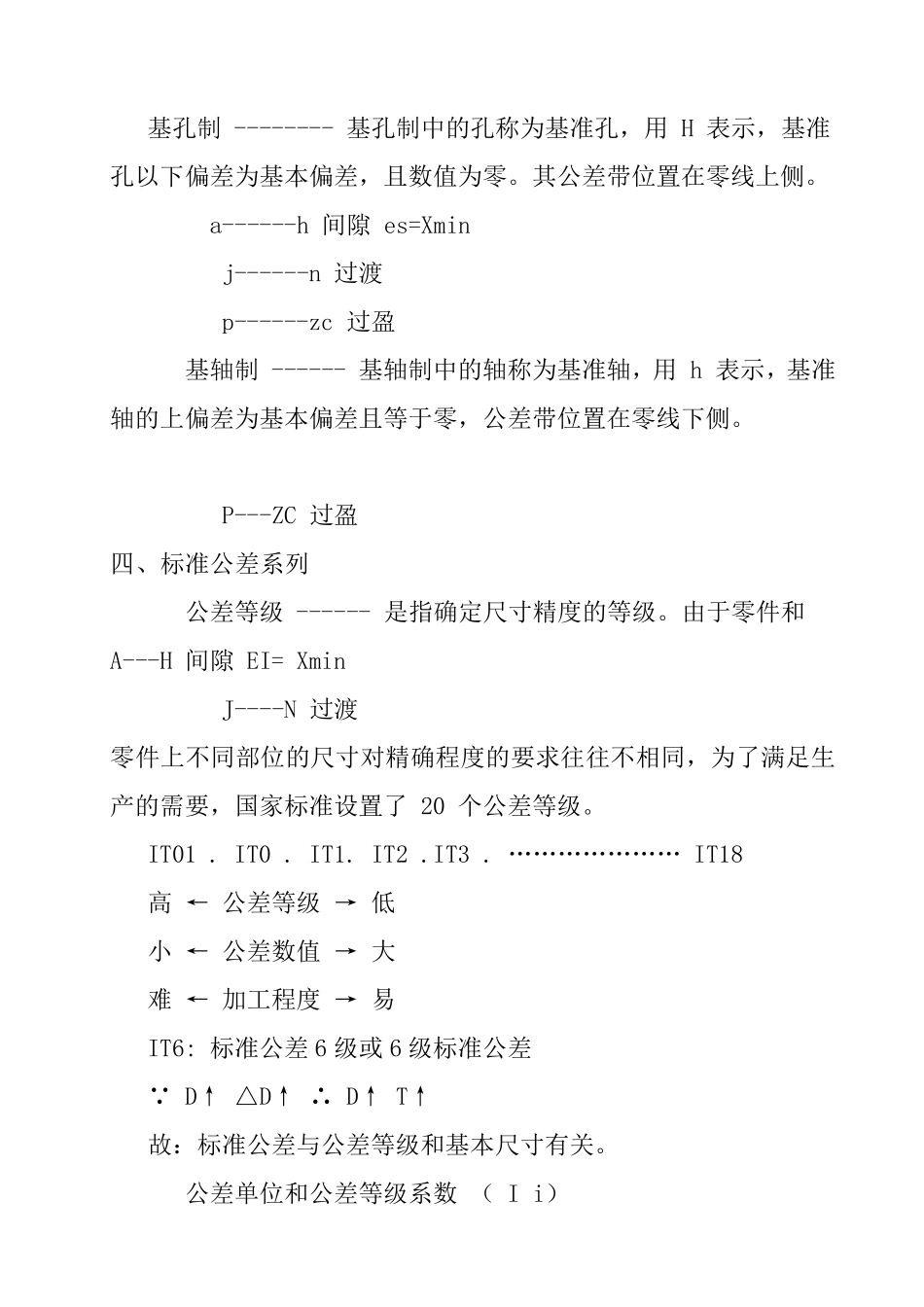

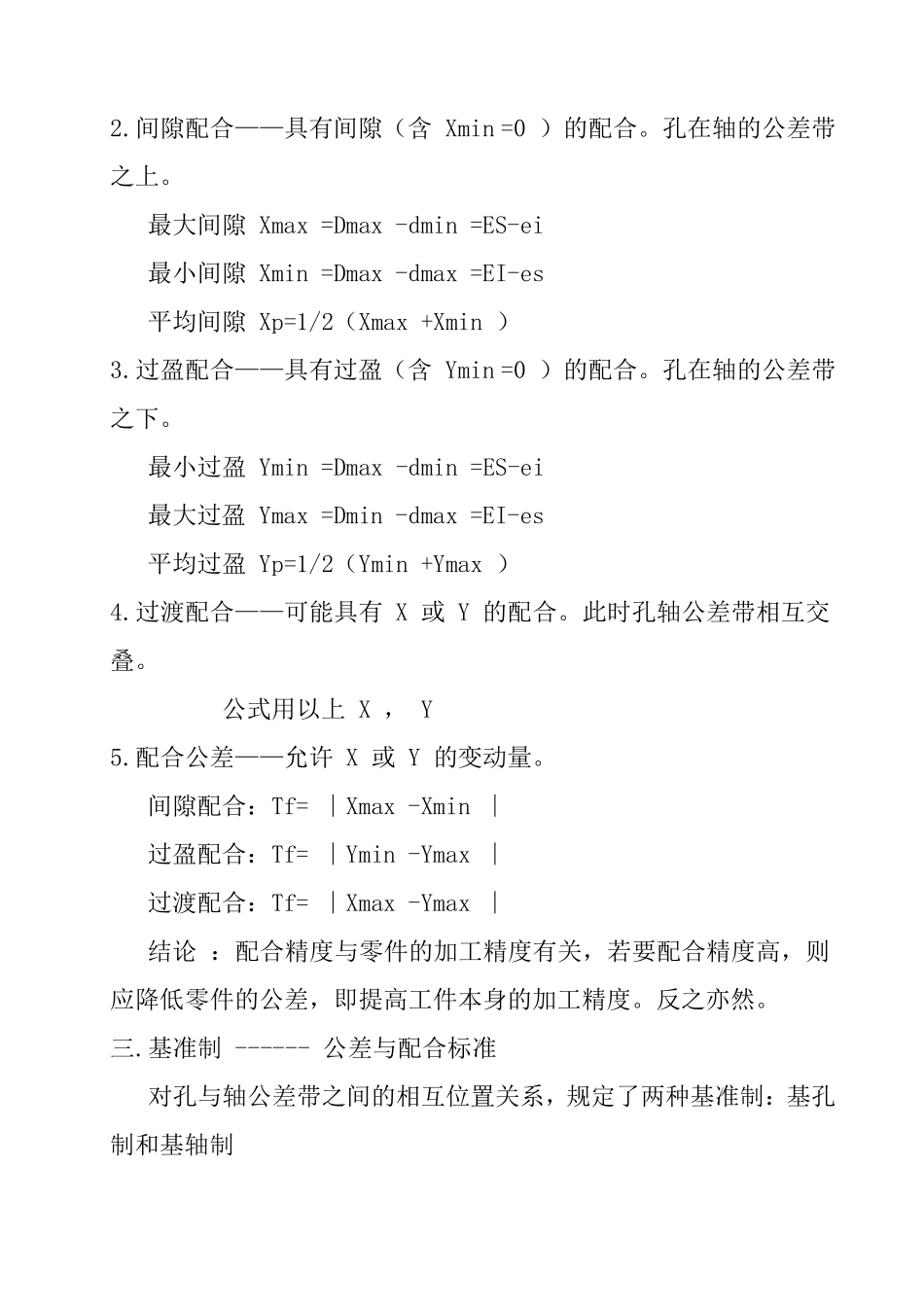

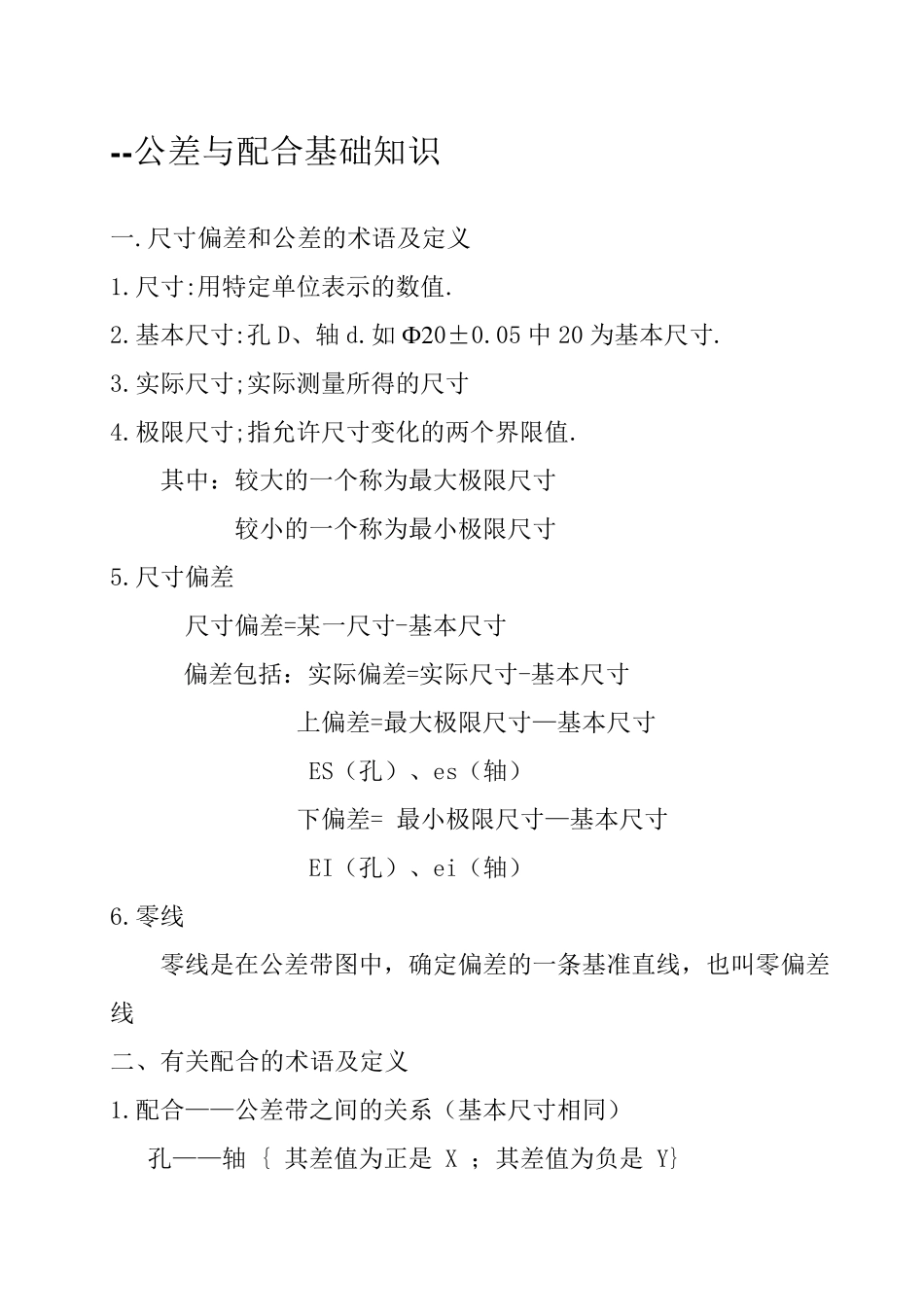

--公差与配合基础知识 一.尺寸偏差和公差的术语及定义 1.尺寸:用特定单位表示的数值. 2.基本尺寸:孔D、轴d.如Ф20±0.05 中 20 为基本尺寸. 3.实际尺寸;实际测量所得的尺寸 4.极限尺寸;指允许尺寸变化的两个界限值. 其中：较大的一个称为最大极限尺寸 较小的一个称为最小极限尺寸 5.尺寸偏差 尺寸偏差=某一尺寸-基本尺寸 偏差包括：实际偏差=实际尺寸-基本尺寸 上偏差=最大极限尺寸—基本尺寸 ES（孔）、es（轴） 下偏差= 最小极限尺寸—基本尺寸 EI（孔）、ei（轴） 6.零线 零线是在公差带图中，确定偏差的一条基准直线，也叫零偏差线 二、有关配合的术语及定义 1.配合——公差带之间的关系（基本尺寸相同） 孔——轴 { 其差值为正是 X ；其差值为负是 Y} 2.间隙配合——具有间隙（含 Xmin =0 ）的配合。孔在轴的公差带之上。 最大间隙 Xmax =Dmax -dmin =ES-ei 最小间隙 Xmin =Dmax -dmax =EI-es 平均间隙 Xp=1/2（Xmax +Xmin ） 3.过盈配合——具有过盈（含 Ymin =0 ）的配合。孔在轴的公差带之下。 最小过盈 Ymin =Dmax -dmin =ES-ei 最大过盈 Ymax =Dmin -dmax =EI-es 平均过盈 Yp=1/2（Ymin +Ymax ） 4.过渡配合——可能具有 X 或 Y 的配合。此时孔轴公差带相互交叠。 公式用以上 X ， Y 5.配合公差——允许 X 或 Y 的变动量。 间隙配合：Tf= ∣Xmax -Xmin ∣ 过盈配合：Tf= ∣Ymin -Ymax ∣ 过渡配合：Tf= ∣Xmax -Ymax ∣ 结论 ：配合精度与零件的加工精度有关，若要配合精度高，则应降低零件的公差，即提高工件本身的加工精度。反之亦然。 三.基准制 ------ 公差与配合标准 对孔与轴公差带之间的相互位置关系，规定了两种基准制：基孔制和基轴制 基孔制 -------- 基孔制中的孔称为基准孔，用 H 表示，基准孔以下偏差为基本偏差，且数值为零。其公差带位置在零线上侧。 a------h 间隙 es=Xmin j------n 过渡 p------zc 过盈 基轴制 ------ 基轴制中的轴称为基准轴，用 h 表示，基准轴的上偏差为基本偏差且等于零，公差带位置在零线下侧。 P---ZC 过盈 四、标准公差系列 公差等级 ------ 是指确定尺寸精度的等级。由于零件和 A---H 间隙 EI= Xmin J----N 过渡 零件上不同部位的尺寸对精确程度的要求往往不相同，为了满足生产的需要，国家标准设置了 20 个公差等级。 IT01 . IT0 . IT1. IT2 .IT3...
