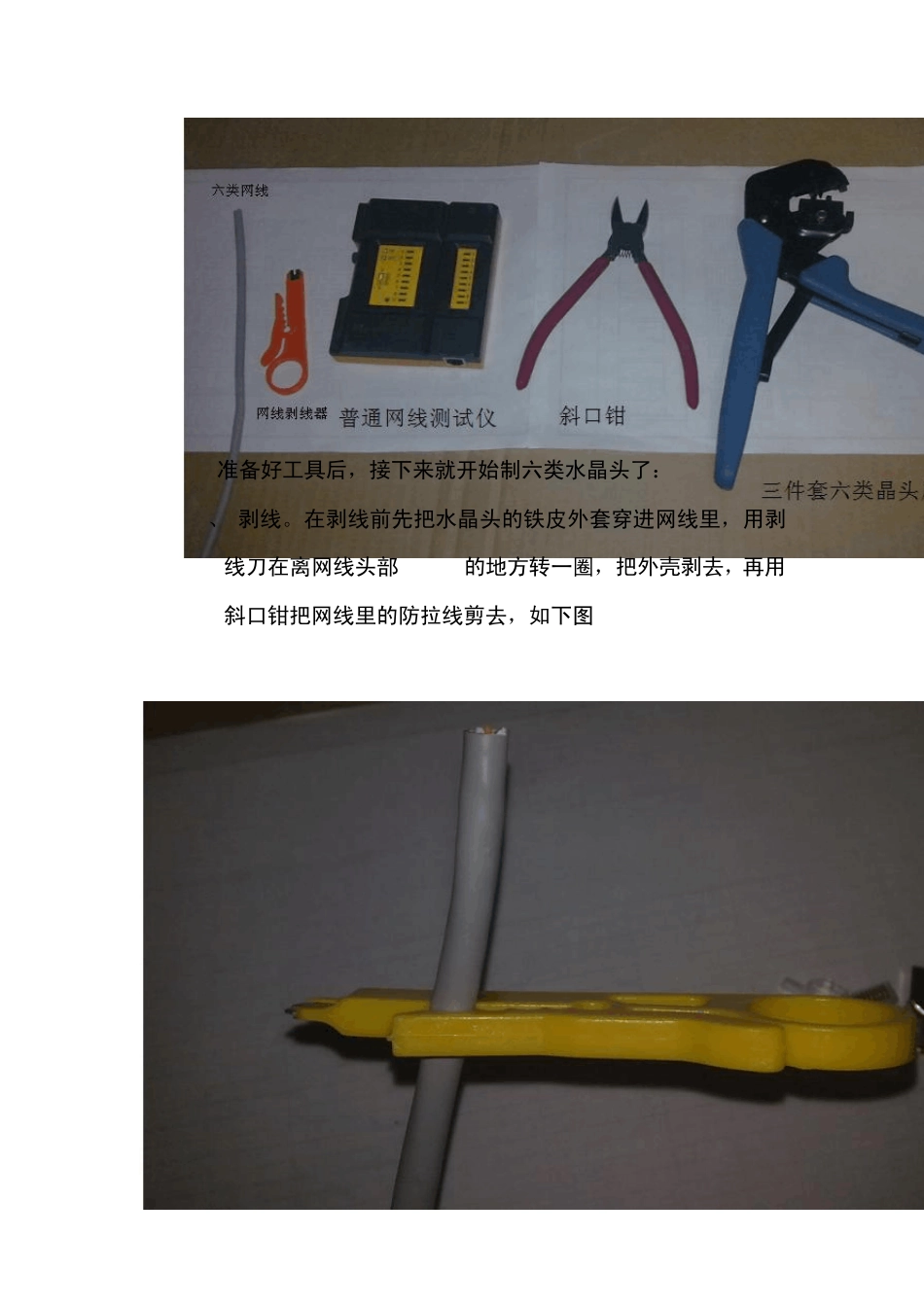

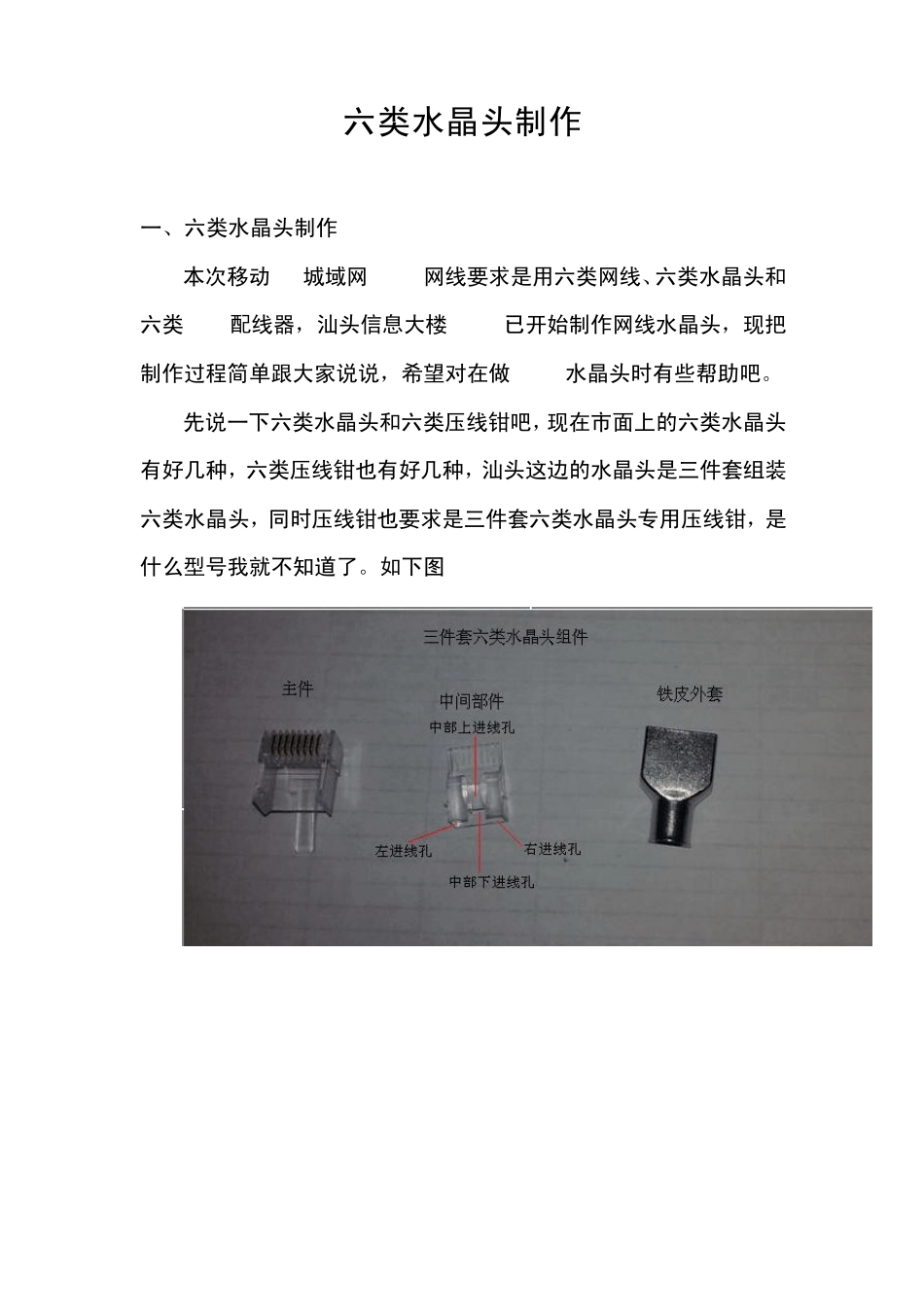

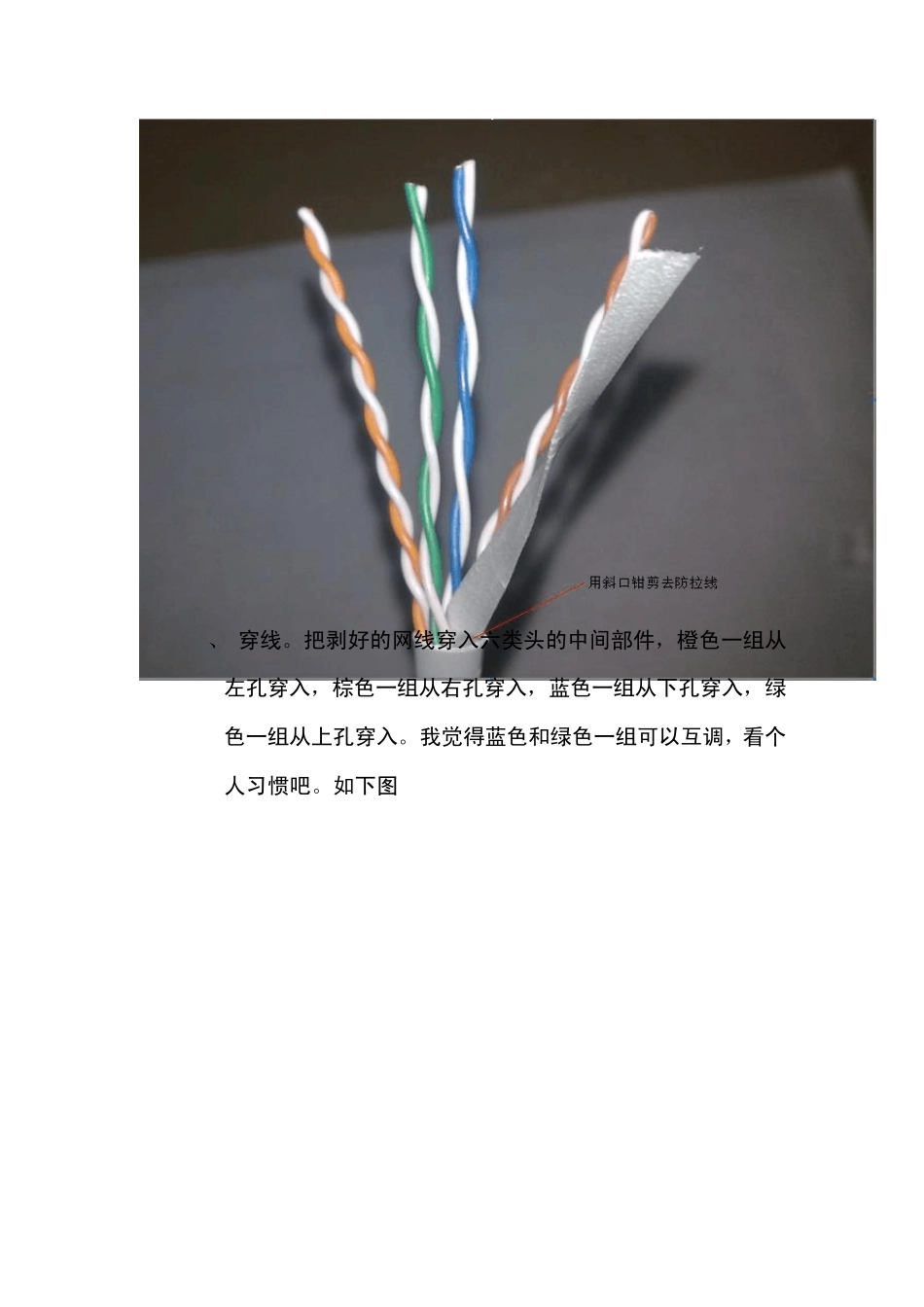

六类水晶头制作 一、六类水晶头制作 本次移动 IP城域网 9312网线要求是用六类网线、六类水晶头和六类UTP配线器,汕头信息大楼 9312已开始制作网线水晶头,现把制作过程简单跟大家说说,希望对在做 9312水晶头时有些帮助吧。 先说一下六类水晶头和六类压线钳吧,现在市面上的六类水晶头有好几种,六类压线钳也有好几种,汕头这边的水晶头是三件套组装六类水晶头,同时压线钳也要求是三件套六类水晶头专用压线钳,是什么型号我就不知道了。如下图 准备好工具后,接下来就开始制六类水晶头了: 1、 剥线。在剥线前先把水晶头的铁皮外套穿进网线里,用剥线刀在离网线头部 3-5cm的地方转一圈,把外壳剥去,再用斜口钳把网线里的防拉线剪去,如下图 2、 穿线。把剥好的网线穿入六类头的中间部件,橙色一组从左孔穿入,棕色一组从右孔穿入,蓝色一组从下孔穿入,绿色一组从上孔穿入。我觉得蓝色和绿色一组可以互调,看个人习惯吧。如下图 3、 分线。把穿好的网线按 568B标准(从左至右:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕)来分线。如下图 4、 剪线。把分好排序的网线用斜口钳剪去多余的部分,一般按中间部件的顶部来剪就可以了,一定要剪平。如下图 5、 把水晶头中间部件与主件卡紧。 6、 套上铁皮外套 7、 压线。 经过以上7步,一个六类水晶头就做好了。如下图 二、六类 UTP卡线 汕头移动本次采购的六类 UTP是 SYSTIMAX GS3型的,也分卡线模块和分线器两部分。如下图 制作步骤: 1、剥线。用剥线刀在离网线头部 3-5cm的地方转一圈,把外壳剥去,再用斜口钳把网线里的防拉线剪去。 2、穿线。穿线时注意不要穿反了,分线器上有两根小柱子一面是对自己的,也就是进线方向。如下图 3、卡线。按 UTP模块上对应颜色来卡线就可以了。UTP默认也是568B。如下图(由于是做示范,所以没把线卡进模块内) 经过以上3步,一个六类UTP网线就做好了,相比做六类头简单多了。 6类水晶头及跳线的现场制作 对于6类RJ-45插头(俗称水晶头)及跳线的现场制作,目前在用户和布线施工人员均存在一些误解和疑问。本文希望通过对实际产品的分析,并结合安装与测试,对相关问题给出解答。 误解1、市场上不存在可供现场安装的6类水晶头,必须使用原厂生产的6类跳线; 解惑:厂家使用的6类水晶头与现场安装的6类水晶头并无本质差异,区别在于机器安装还是手工安装。 误解2、有 6类水晶头,但只供跳线生产厂家用,不能现场安装; ...
