BiTe3基热电材料的热锻工艺研究中期报告VIP专享

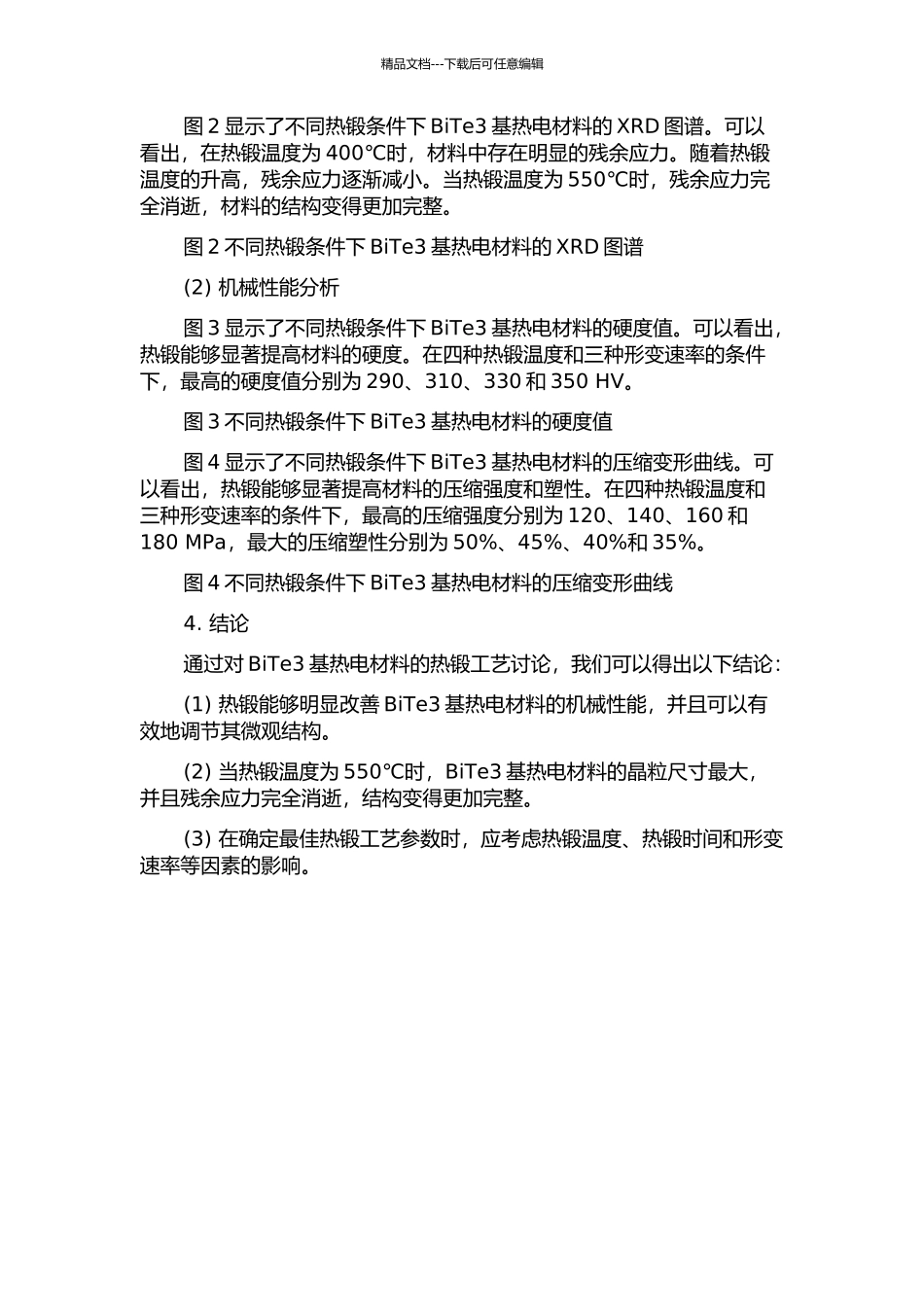

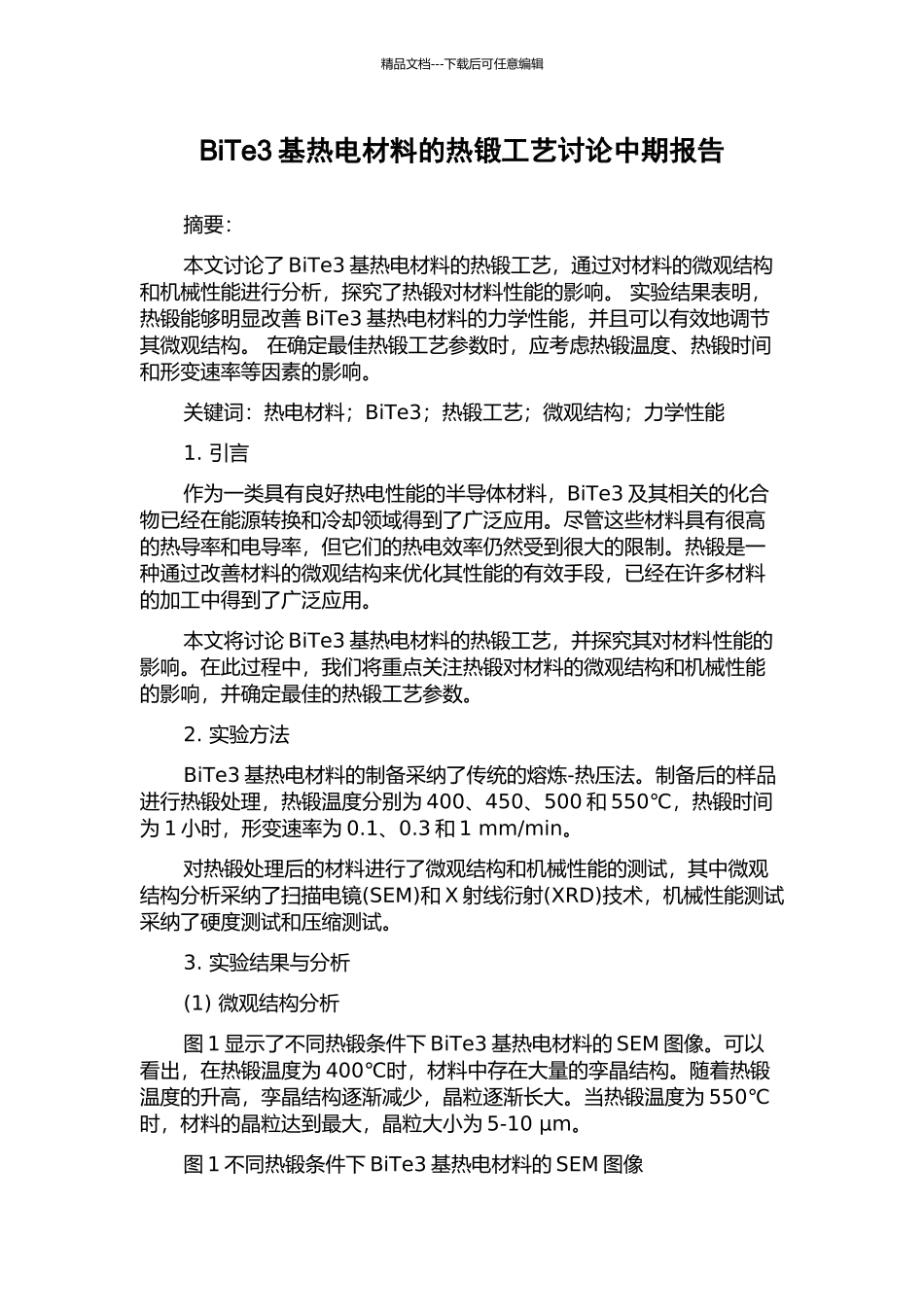

精品文档---下载后可任意编辑BiTe3 基热电材料的热锻工艺讨论中期报告摘要：本文讨论了 BiTe3 基热电材料的热锻工艺，通过对材料的微观结构和机械性能进行分析，探究了热锻对材料性能的影响。 实验结果表明，热锻能够明显改善 BiTe3 基热电材料的力学性能，并且可以有效地调节其微观结构。 在确定最佳热锻工艺参数时，应考虑热锻温度、热锻时间和形变速率等因素的影响。关键词：热电材料；BiTe3；热锻工艺；微观结构；力学性能1. 引言作为一类具有良好热电性能的半导体材料，BiTe3 及其相关的化合物已经在能源转换和冷却领域得到了广泛应用。尽管这些材料具有很高的热导率和电导率，但它们的热电效率仍然受到很大的限制。热锻是一种通过改善材料的微观结构来优化其性能的有效手段，已经在许多材料的加工中得到了广泛应用。本文将讨论 BiTe3 基热电材料的热锻工艺，并探究其对材料性能的影响。在此过程中，我们将重点关注热锻对材料的微观结构和机械性能的影响，并确定最佳的热锻工艺参数。2. 实验方法BiTe3 基热电材料的制备采纳了传统的熔炼-热压法。制备后的样品进行热锻处理，热锻温度分别为 400、450、500 和 550℃，热锻时间为 1 小时，形变速率为 0.1、0.3 和 1 mm/min。对热锻处理后的材料进行了微观结构和机械性能的测试，其中微观结构分析采纳了扫描电镜(SEM)和 X 射线衍射(XRD)技术，机械性能测试采纳了硬度测试和压缩测试。3. 实验结果与分析(1) 微观结构分析图 1 显示了不同热锻条件下 BiTe3 基热电材料的 SEM 图像。可以看出，在热锻温度为 400℃时，材料中存在大量的孪晶结构。随着热锻温度的升高，孪晶结构逐渐减少，晶粒逐渐长大。当热锻温度为 550℃时，材料的晶粒达到最大，晶粒大小为 5-10 μm。图 1 不同热锻条件下 BiTe3 基热电材料的 SEM 图像精品文档---下载后可任意编辑图 2 显示了不同热锻条件下 BiTe3 基热电材料的 XRD 图谱。可以看出，在热锻温度为 400℃时，材料中存在明显的残余应力。随着热锻温度的升高，残余应力逐渐减小。当热锻温度为 550℃时，残余应力完全消逝，材料的结构变得更加完整。图 2 不同热锻条件下 BiTe3 基热电材料的 XRD 图谱(2) 机械性能分析图 3 显示了不同热锻条件下 BiTe3 基热电材料的硬度值。可以看出，热锻能够显著提高材料的硬度。在四种热锻温度和三种形变速率的条件下，最高的硬度值分别为 290、310、330 和 350 HV...
