GDP多道激电测深数据分析

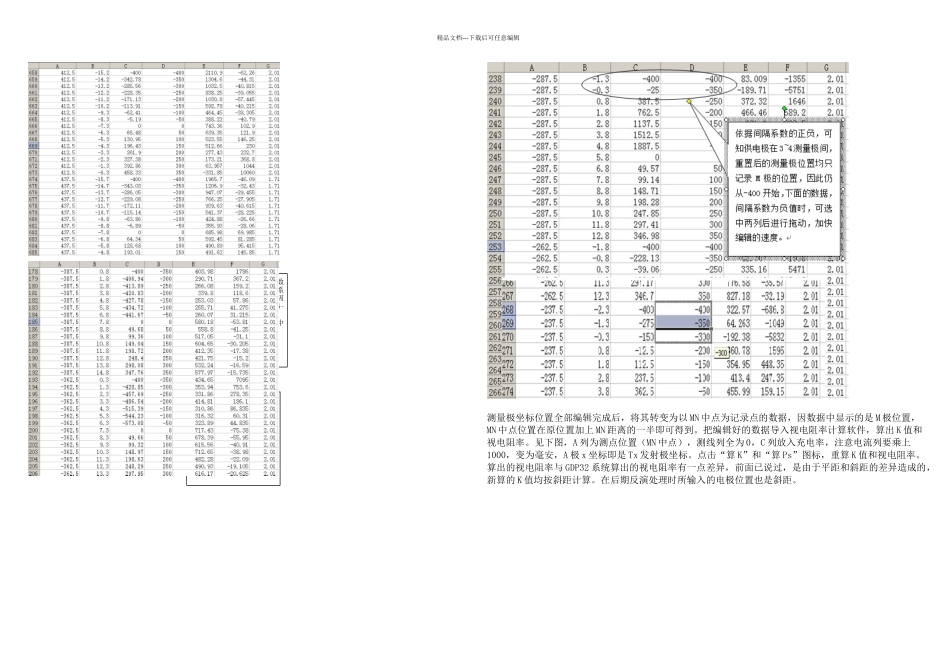

精品文档---下载后可任意编辑单极－偶极激电测深装置示意图由布极示意图可以得到以下信息：1，测量极布置好之后固定不动，仅移动供电极即可实现测量极范围内的视电阻率、充电率数据测量，并有较大的深度，效率较高。2，记录点为 AO 的中点，视深度为 AO 长度。3，供电极在所有测量极左边时为正向单偶极（AMN）数据，移到所有测量极右边后就是反向单偶极（MNB）数据,在测量极中间部位时，供电极左边测量极为反向单偶极（MNB）数据，右边测量极为正向单偶极（AMN）数据。供电极在两个测量极之间不满足装置要求，是废数据或不记录。4，根据此方法测量完成后，能得到四张有效图件：AMN 装置的视电阻率和充电率，MNB 装置的视电阻率和充电率。5，电极的位置已经满足高密度测量方式的电极位置要求，将数据变换后，可以对其进行高密度方式的视电阻率和充电率的反演，方便后期的分析解释。一．GDP32 的数据格式说明测量完成后的 GDP32 的数据格式，生成为*.AVG 文件，数据见下：说明：文件为文本格式，其中中文为说明方便后添加的，Tx 为供电极坐标，Rx 为测量极坐标，首供电极坐标为-662.5 米，末供电极位置为 662.5 米，每次供电极移动 25 米，供电极在测量极两边对称布置。首测量极坐标为-400 米，第 9 根测量极坐标为 0 米，末测量极（第 17 根测量极）位置为 400 米。实际输入坐标为斜距和高程，GDP32 系统处理为平距了，所以距离有差异，实际测量极距离为等间距的 50 米。记录点为 AO的中点，（-662.5+(0+25)）/2=-318.75，（-662.5+(-400+25）/2=518.75,与文件中记录点位置相符合。间隔系数=供电极到测量极的距离/测量极距离，为负值时为反向单偶极数据。App.Resist 为视电阻率数据，为平距时装置系数算出，后面需用斜距重算此视电阻率。二．重算视电阻率为方便处理，将上面的数据放到 excel 表格中，先将供电极位置和间隔系数做了个主从排序，然后对 Rx接收电极位置重新计算，数据中只记录坐标较小的测量极位置（即 M 极），见下图：供电极在所有测量极左边或右边的数据均满足单极偶极装置要求，有完整的 16 个点，可以直接复制粘帖，即供电极坐标小于-400 或大于 400 的数据。供电极在-400 与 400 之间的数据因供电极正好在一组测量极中，不满足装置要求，有效点只有 15 个，需要单独处理。精品文档---下载后可任意编辑测量极坐标位置全部编辑完成后，将其转变为以 MN 中点为记录点的数据，因数...
