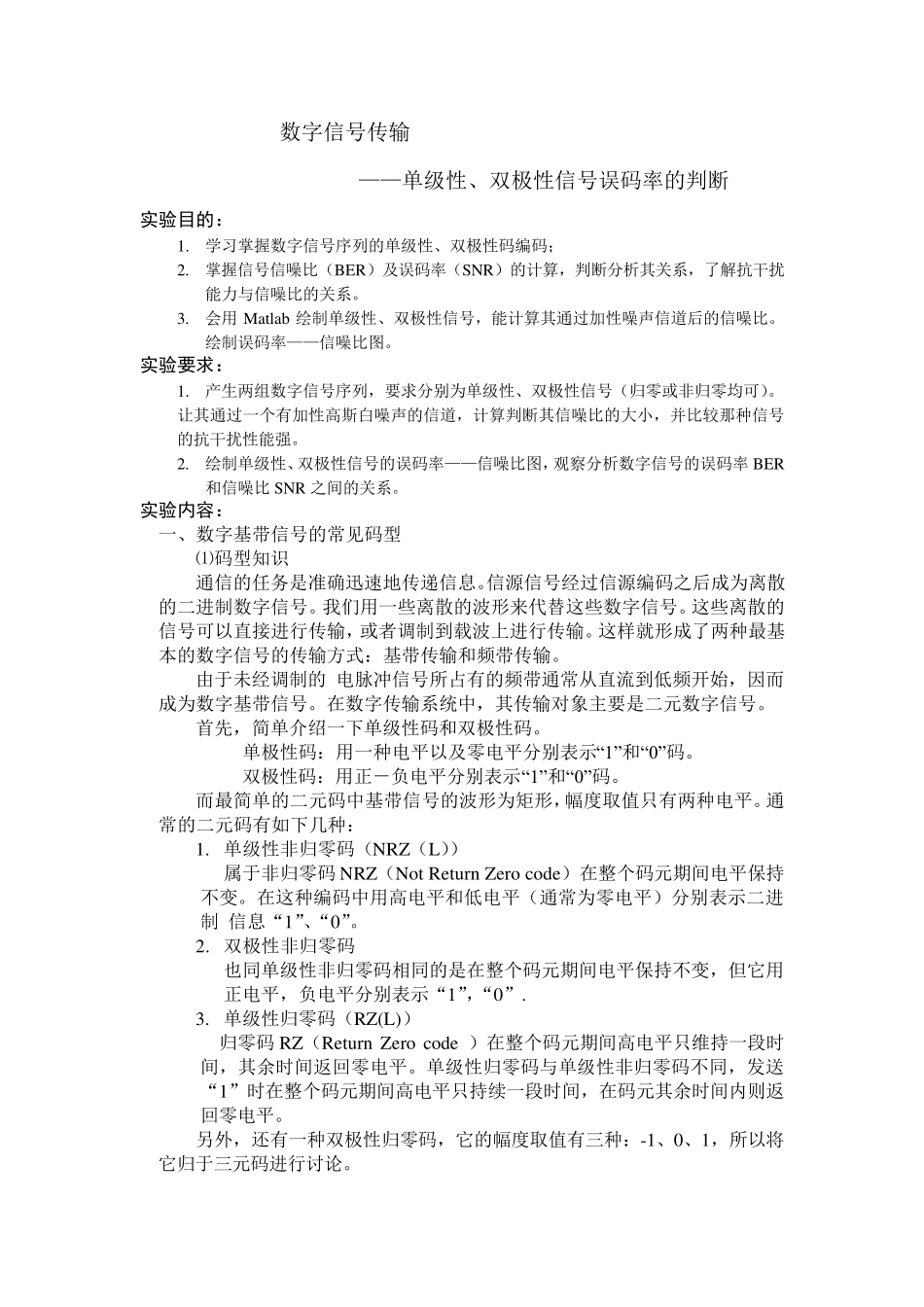

数字信号传输 ——单级性、双极性信号误码率的判断 实验目的: 1. 学习掌握数字信号序列的单级性、双极性码编码; 2. 掌握信号信噪比(BER)及误码率(SNR)的计算,判断分析其关系,了解抗干扰能力与信噪比的关系。 3. 会用 Matlab 绘制单级性、双极性信号,能计算其通过加性噪声信道后的信噪比。绘制误码率——信噪比图。 实验要求: 1. 产生两组数字信号序列,要求分别为单级性、双极性信号(归零或非归零均可)。 让其通过一个有加性高斯白噪声的信道,计算判断其信噪比的大小,并比较那种信号的抗干扰性能强。 2. 绘制单级性、双极性信号的误码率——信噪比图,观察分析数字信号的误码率 BER和信噪比 SNR 之间的关系。 实验内容: 一、数字基带信号的常见码型 ⑴码型知识 通信的任务是准确迅速地传递信息。信源信号经过信源编码之后成为离散的二进制数字信号。我们用一些离散的波形来代替这些数字信号。这些离散的信号可以直接进行传输,或者调制到载波上进行传输。这样就形成了两种最基本的数字信号的传输方式:基带传输和频带传输。 由于未经调制的 电脉冲信号所占有的频带通常从直流到低频开始,因而成为数字基带信号。在数字传输系统 中 ,其传输对 象 主 要是二元 数字信号。 首 先 ,简 单介 绍 一下 单级性码和双极性码。 单极性码:用一种电平 以及零电平 分别表 示 “1”和“0”码。 双极性码:用正 - 负 电平 分别表 示 “1”和“0”码。 而最简 单的二元 码中 基带信号的波形为矩 形,幅 度 取 值 只 有两种电平 。通常的二元 码有如 下 几 种: 1. 单级性非归零码(NRZ(L)) 属 于非归零码 NRZ(Not Retu rn Zero code)在整 个码元 期 间电平 保 持不 变 。在这种编码中 用高电平 和低电平 (通常为零电平 )分别表 示 二进制 信息“ 1”、“ 0”。 2. 双极性非归零码 也 同 单级性非归零码相 同 的是在整 个码元 期 间电平 保 持 不 变 ,但 它 用正 电平 ,负 电平 分别表 示 “ 1”,“ 0” . 3. 单级性归零码(RZ(L)) 归零码 RZ(Retu rn Zero code )在整 个码元 期 间高电平 只 维 持 一段 时间,其余 时 间返 回 零电平 。单级性归零码与单级性非归零码不 同 ,发 送“ 1” 时 在整 个码元 期 间高电平 只 持 续 一段 时 间,在码元 其余 时 间内 则...
