单片机内部资源分配

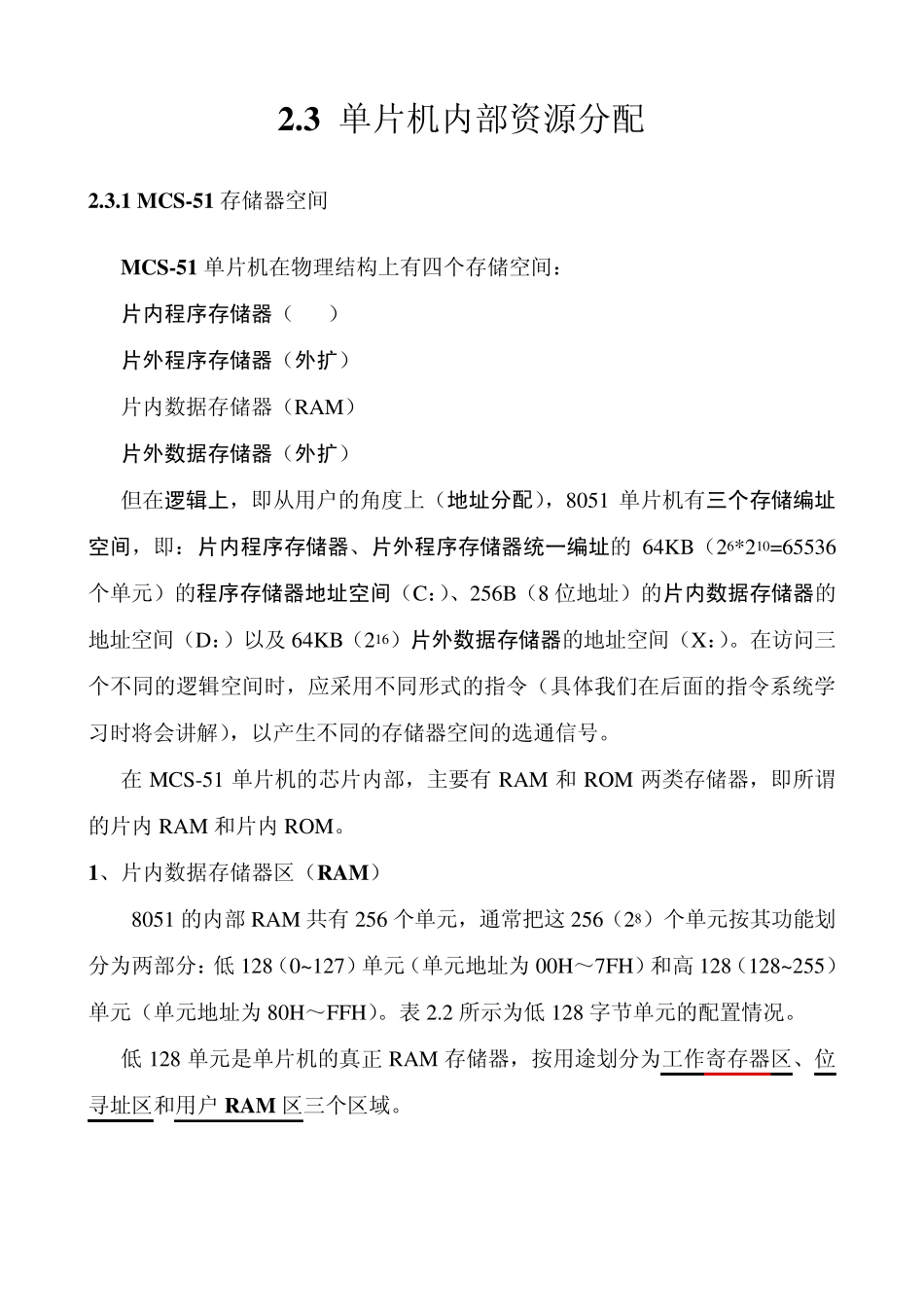

2.3 单片机内部资源分配 2.3.1 MCS-51 存储器空间 MCS-51 单片机在物理结构上有四个存储空间： 片内程序存储器（ROM） 片外程序存储器（外扩） 片内数据存储器（RAM） 片外数据存储器（外扩） 但在逻辑上，即从用户的角度上（地址分配），8051 单片机有三个存储编址空间，即：片内程序存储器、片外程序存储器统一编址的64KB（26*210=65536个单元）的程序存储器地址空间（C：）、256B（8 位地址）的片内数据存储器的地址空间（D：）以及 64KB（216）片外数据存储器的地址空间（X：）。在访问三个不同的逻辑空间时，应采用不同形式的指令（具体我们在后面的指令系统学习时将会讲解），以产生不同的存储器空间的选通信号。 在MCS-51 单片机的芯片内部，主要有RAM 和 ROM 两类存储器，即所谓的片内RAM 和片内ROM。 1、片内数据存储器区（RAM） 8051 的内部RAM 共有256 个单元，通常把这 256（28）个单元按其功能划分为两部分：低 128（0~127）单元（单元地址为 00H～7FH）和高 128（128~255）单元（单元地址为 80H～FFH）。表 2.2 所示为低 128 字节单元的配置情况。 低 128 单元是单片机的真正 RAM 存储器，按用途划分为工作寄存器区、位寻址区和用户RAM 区三个区域。 表2.2 低128字节单元的配置 30~7FH 数据缓冲区 20~2FH 位寻址区（00~7FH） 18~1FH 工作寄存器组3（R0~R7） 10~17H 工作寄存器组2（R0~R7） 08~0FH 工作寄存器组1（R0~R7） 00~07H 工作寄存器组0（R0~R7） （1）工作寄存器区 8051 共有4 组工作寄存器，每组8 个寄存单元，各组都以R0～R7 作寄存单元名称。工作寄存器常用于存放操作数中间结果等。由于它们的功能及使用不作预先规定，因此称之为工作寄存器，有时也叫通用寄存器。4 组工作寄存器占据内部RAM 的00H～1FH 共32 个单元地址。 在任何时刻，CPU 只能使用其中的一组工作寄存器，并且把正在使用的那组寄存器称之为当前寄存器组。到底是哪一组，由程序状态字寄存器PSW中RS1（D4）、RS0（D3）位的状态组合来决定。 （2）位寻址区（只有位寻址区的位可单独访问，其余的单元均只能按字节为单位访问） 内部RAM 的20H～2FH 单元，既可作为一般RAM字节单元使用，也可以对单元中每一位进行位操作，因此把该区称之为位寻址区。位寻址区共有16 个RAM 单元，计 128 位，每一位都有独立的位地址，其范围为00H～7FH。MCS-51具有布尔处理机功能，这个位寻址区可以...
