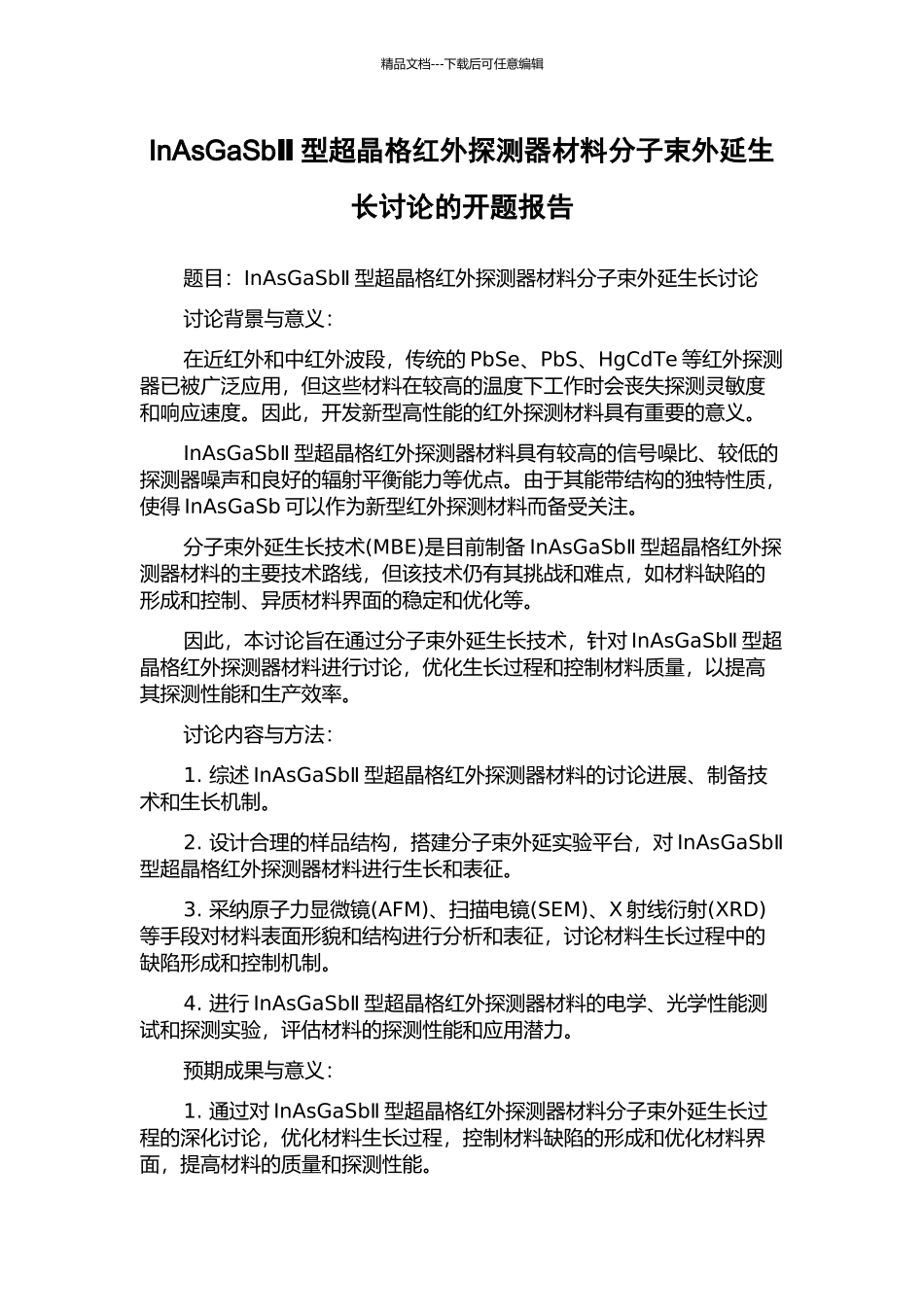

InAsGaSbⅡ型超晶格红外探测器材料分子束外延生长研究的开题报告_第1页
1/2

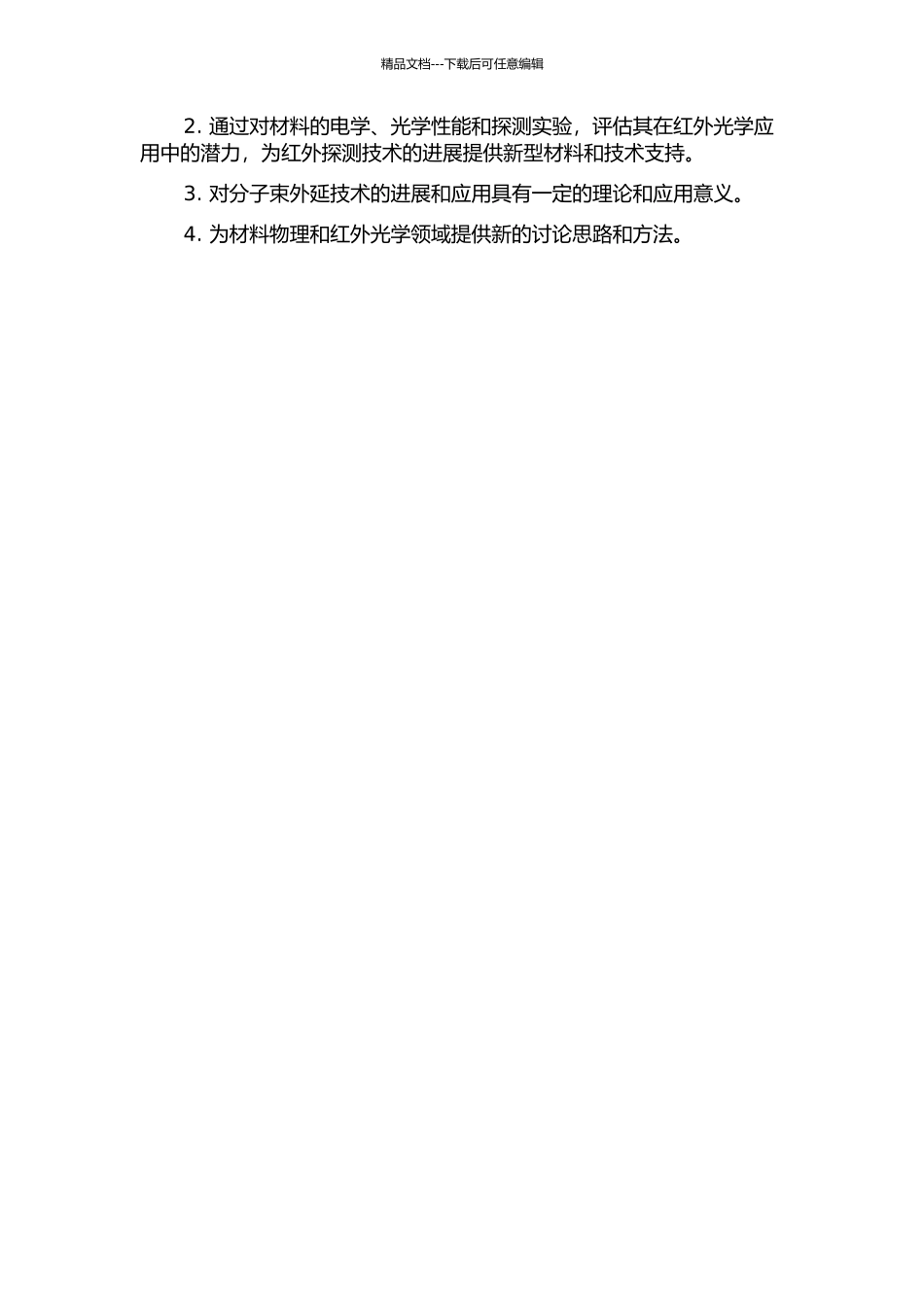

InAsGaSbⅡ型超晶格红外探测器材料分子束外延生长研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑InAsGaSbⅡ 型超晶格红外探测器材料分子束外延生长讨论的开题报告题目:InAsGaSbⅡ 型超晶格红外探测器材料分子束外延生长讨论讨论背景与意义:在近红外和中红外波段,传统的 PbSe、PbS、HgCdTe 等红外探测器已被广泛应用,但这些材料在较高的温度下工作时会丧失探测灵敏度和响应速度。因此,开发新型高性能的红外探测材料具有重要的意义。InAsGaSbⅡ 型超晶格红外探测器材料具有较高的信号噪比、较低的探测器噪声和良好的辐射平衡能力等优点。由于其能带结构的独特性质,使得 InAsGaSb 可以作为新型红外探测材料而备受关注。分子束外延生长技术(MBE)是目前制备 InAsGaSbⅡ 型超晶格红外探测器材料的主要技术路线,但该技术仍有其挑战和难点,如材料缺陷的形成和控制、异质材料界面的稳定和优化等。因此,本讨论旨在通过分子束外延生长技术,针对 InAsGaSbⅡ 型超晶格红外探测器材料进行讨论,优化生长过程和控制材料质量,以提高其探测性能和生产效率。讨论内容与方法:1. 综述 InAsGaSbⅡ 型超晶格红外探测器材料的讨论进展、制备技术和生长机制。2. 设计合理的样品结构,搭建分子束外延实验平台,对 InAsGaSbⅡ型超晶格红外探测器材料进行生长和表征。3. 采纳原子力显微镜(AFM)、扫描电镜(SEM)、X 射线衍射(XRD)等手段对材料表面形貌和结构进行分析和表征,讨论材料生长过程中的缺陷形成和控制机制。4. 进行 InAsGaSbⅡ 型超晶格红外探测器材料的电学、光学性能测试和探测实验,评估材料的探测性能和应用潜力。预期成果与意义:1. 通过对 InAsGaSbⅡ 型超晶格红外探测器材料分子束外延生长过程的深化讨论,优化材料生长过程,控制材料缺陷的形成和优化材料界面,提高材料的质量和探测性能。精品文档---下载后可任意编辑2. 通过对材料的电学、光学性能和探测实验,评估其在红外光学应用中的潜力,为红外探测技术的进展提供新型材料和技术支持。3. 对分子束外延技术的进展和应用具有一定的理论和应用意义。4. 为材料物理和红外光学领域提供新的讨论思路和方法。
