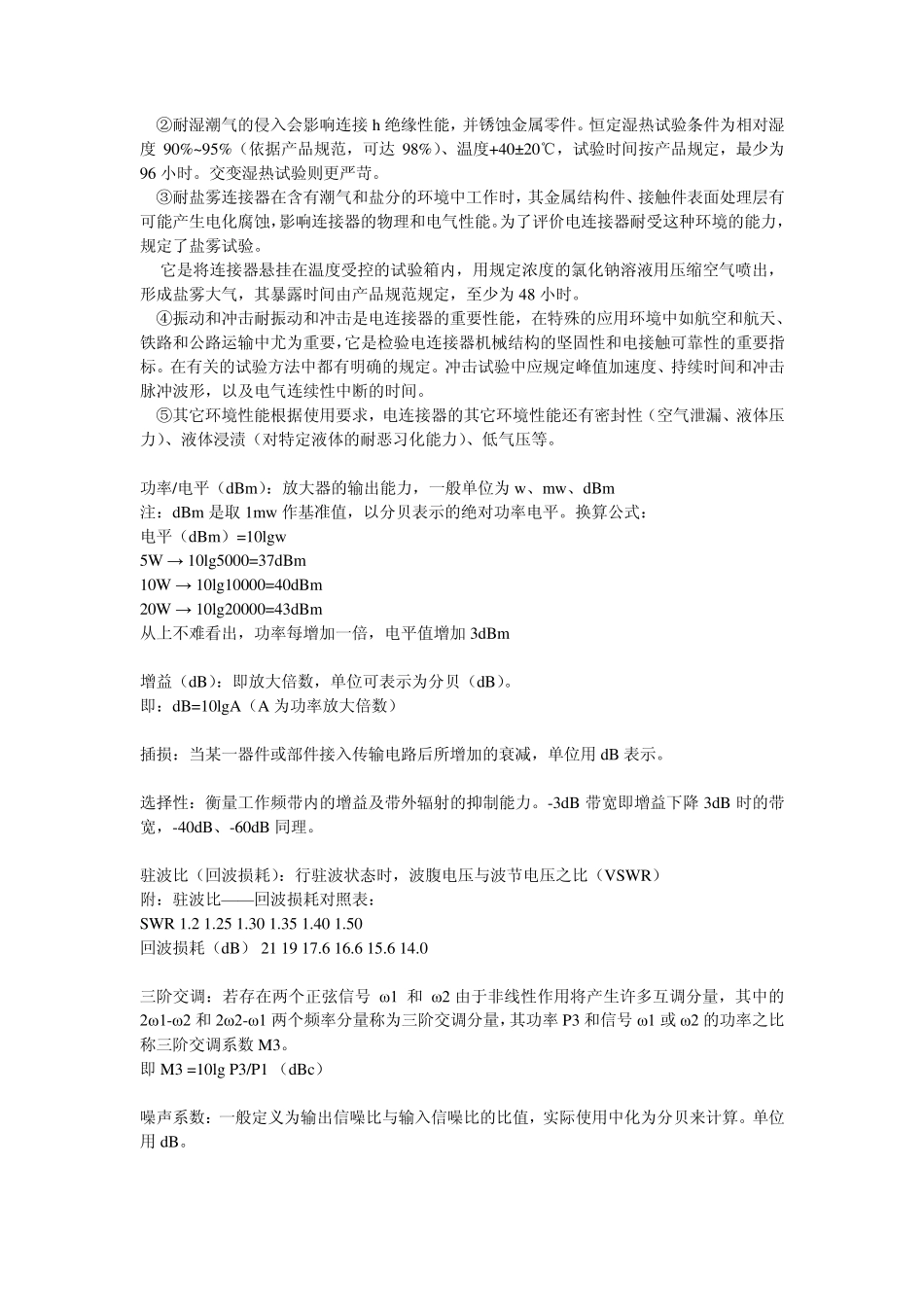

射频同轴连接器型号命名方法 射频同轴连接器型号命名方法 1、插头和插座的定义： 插头--具有连接机构的主动部分即螺母或卡口连接套的连接器，一般为自由连接器。 插座--与插头相配连接的连接器，一般为固定连接器。 2、型号一般命名方法： （1）射频连接器的型号由主称代号和结构形式代号两部分组成，中间用短横线“-”隔开。 （2）射频连接器的主称号由产品技术标准做出具体规定。 （3）射频连接器的结构形式代号由下表所示部分组成： 标志顺序 分类特征 代号 标志内容 插头 插座 面板 电缆 1 插头和插座 插头:T 插座:Z (T) -- (Z) 2 特征阻抗 用相应的数字表示 -- 50或75 -- 3 接触件形式 插 针:J 插孔:K J(K) K(J) K(J) 4 外壳形式 直 式:不标 弯 式:W W W W 5 安装形式 法兰盘:F 螺 母: 焊 接: F或Y或H F或Y或H F或Y或H 6 接线种类 电 缆:见电缆表代号表 微带:D 高频线:不标 电缆代号 (见电缆表) D 电缆代号 注：①插头装插针，插座装插孔的系列，结构形式代号中插头和插座代号（表中序号1）不标。插座装插针系列，用括号中的代号。 ②注有#号者，仅在面板插头使用。 3、射频连接器的型号组成示例： （1）SMA-JW5、TNC-JW5 表示 SMA型及 TNC型弯式非密封射频插头，插头内导体为插针接触件，配用SYV-50-3电缆。 （2）N-50KFD、SMA-KFD 表示法兰安装，阻抗为50Ω 的N和SMA微带射频插座，内导体为插孔接触件。 （3）转接器和阻抗转换器的型号组成方法，以插头或插座型号为基础派生，一般采用下列形式： ①转接器的型号，其类型代号部分用连接器主称代号（系列内转接器）及分数形式（系列间转接受能力器）表示。 如：N-75JK 不示一端为插针接触件，加一端为插孔接触件，阻抗为75Ω 的N型系列内转接器。 如：N/BNC-50JK 表示一端为N型插针接触件，另一端为BNC型插孔接触件，阻抗为50Ω 的系列间转接器。 ②阻抗转换器的型号，其型号或结构形式代号用分数形式表示： 如：N-50J/75K 表示一端为50Ω 插头，另一端75Ω 插座，两端均为“N”型的阻抗转换器 连接器的基本性能：即机械性能、电气性能和环境性能。 另一个重要的机械性能是连接器的机械寿命。机械寿命实际上是一种耐久性指标，在国标 GB5095 中把它叫作机械操作。它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能 连接器的基本性能：即机械性能、电气...
