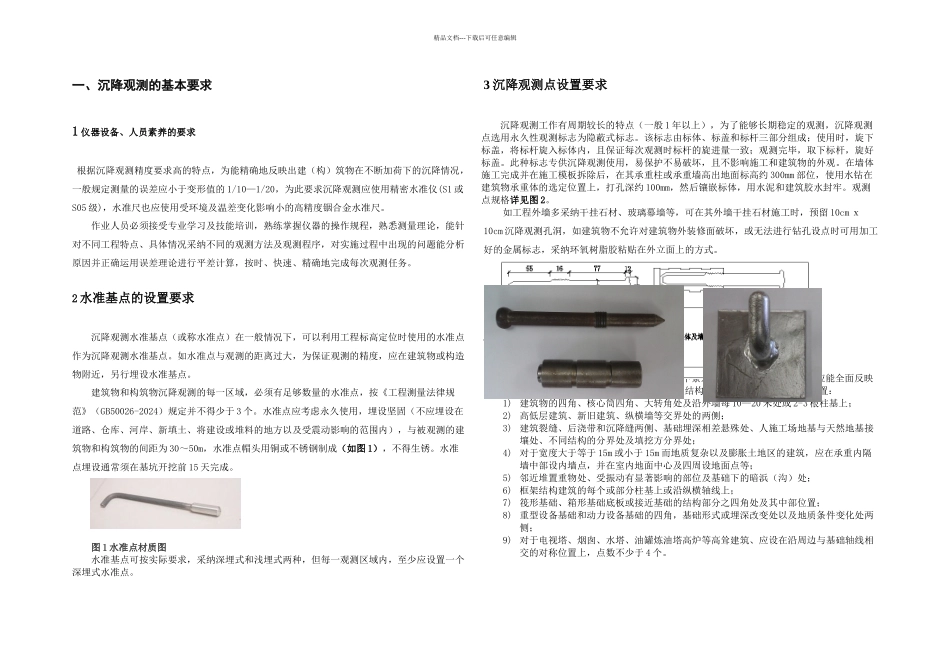

精品文档---下载后可任意编辑沉降观测相关要求2024 年 8 月精品文档---下载后可任意编辑一、沉降观测的基本要求1 仪器设备、人员素养的要求根据沉降观测精度要求高的特点,为能精确地反映出建(构)筑物在不断加荷下的沉降情况,一般规定测量的误差应小于变形值的 1/10—1/20,为此要求沉降观测应使用精密水准仪(S1 或S05 级),水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。作业人员必须接受专业学习及技能培训,熟练掌握仪器的操作规程,熟悉测量理论,能针对不同工程特点、具体情况采纳不同的观测方法及观测程序,对实施过程中出现的问题能分析原因并正确运用误差理论进行平差计算,按时、快速、精确地完成每次观测任务。2 水准基点的设置要求沉降观测水准基点(或称水准点)在一般情况下,可以利用工程标高定位时使用的水准点作为沉降观测水准基点。如水准点与观测的距离过大,为保证观测的精度,应在建筑物或构造物附近,另行埋设水准基点。建筑物和构筑物沉降观测的每一区域,必须有足够数量的水准点,按《工程测量法律规范》(GB50026-2024)规定并不得少于 3 个。水准点应考虑永久使用,埋设坚固(不应埋设在道路、仓库、河岸、新填土、将建设或堆料的地方以及受震动影响的范围内),与被观测的建筑物和构筑物的间距为 30~50m,水准点帽头用铜或不锈钢制成(如图 1),不得生锈。水准点埋设通常须在基坑开挖前 15 天完成。图 1 水准点材质图水准基点可按实际要求,采纳深埋式和浅埋式两种,但每一观测区域内,至少应设置一个深埋式水准点。3 沉降观测点设置要求沉降观测工作有周期较长的特点(一般 1 年以上),为了能够长期稳定的观测,沉降观测点选用永久性观测标志为隐蔽式标志。该标志由标体、标盖和标杆三部分组成;使用时,旋下标盖,将标杆旋入标体内,且保证每次观测时标杆的旋进量一致;观测完毕,取下标杆,旋好标盖。此种标志专供沉降观测使用,易保护不易破坏,且不影响施工和建筑物的外观。在墙体施工完成并在施工模板拆除后,在其承重柱或承重墙高出地面标高约 300mm 部位,使用水钻在建筑物承重体的选定位置上,打孔深约 100mm,然后镶嵌标体,用水泥和建筑胶水封牢。观测点规格详见图 2。如工程外墙多采纳干挂石材、玻璃幕墙等,可在其外墙干挂石材施工时,预留 10cm x10cm 沉降观测孔洞,如建筑物不允许对建筑物外装修面破坏,或无法进行钻孔设点时可用加工好的金属标志,采纳...
