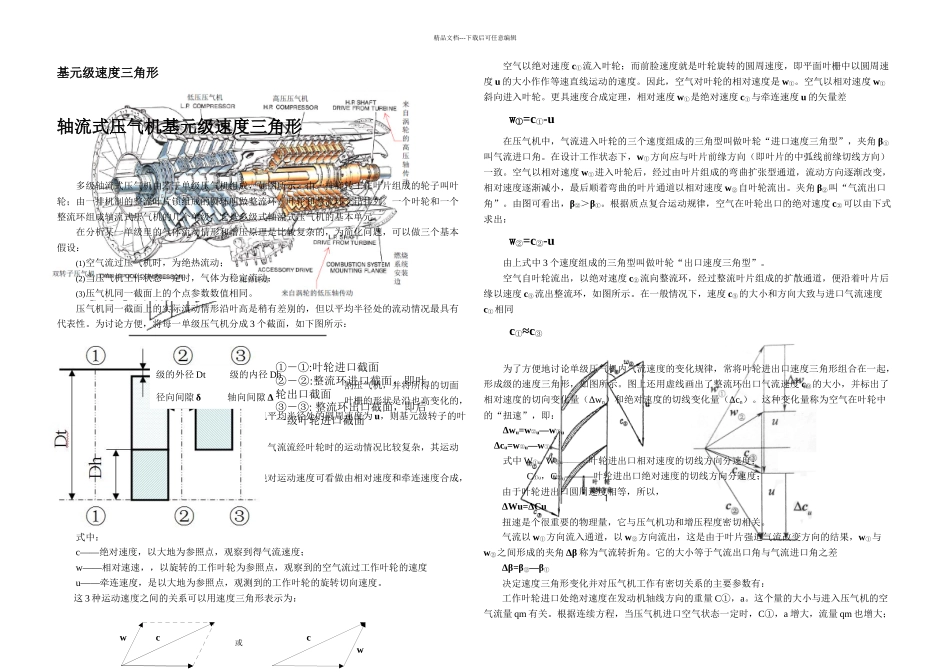

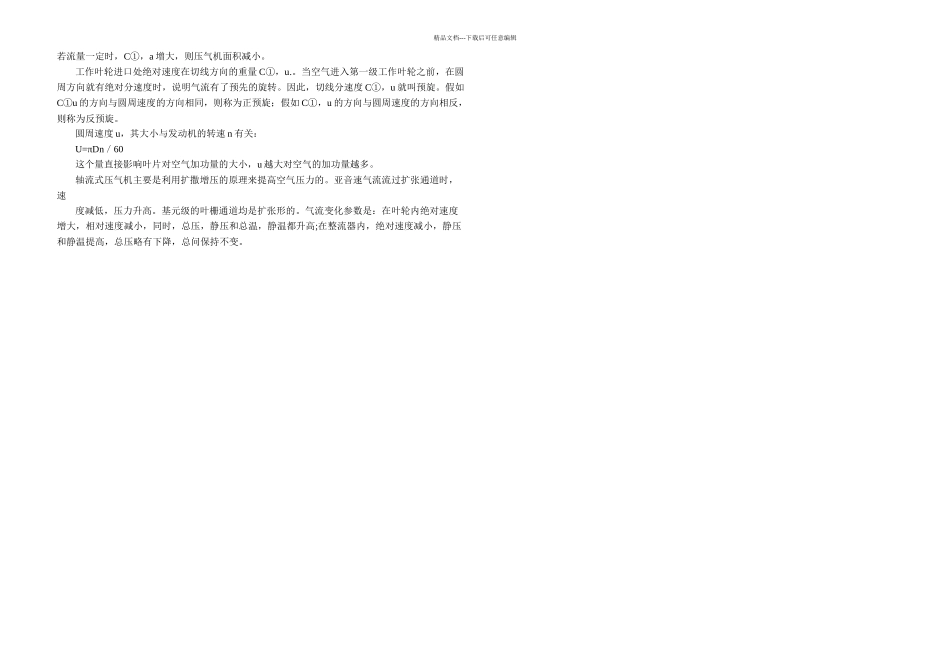

wcu或cwu精品文档---下载后可任意编辑基元级速度三角形轴流式压气机基元级速度三角形多级轴流式压气机由若干单级压气机组成,如图所示,由一排旋转工作叶片组成的轮子叫叶轮;由一排机制的整流叶片锁组成的圆环叫做整流环。叶轮和整流环交错排列。一个叶轮和一个整流环组成轴流式压气机的几个单级,它是多级式轴流式压气机的基本单元。在分析某一单级里的气体流动情形和增压原理是比较复杂的,为简化问题,可以做三个基本假设:(1)空气流过压气机时,为绝热流动;(2)当压气机工作状态一定时,气体为稳定流动;(3)压气机同一截面上的个点参数数值相同。压气机同一截面上的实际流动情形沿叶高是稍有差别的,但以平均半径处的流动情况最具有代表性。为讨论方便,将每一单级压气机分成 3 个截面,如下图所示:用一个压气机同轴线,其半径等于压气机平均半径的圆柱面去切割压气机,并将所得的切面展成平面,则成如图所示情形,这样的平面叫做“平面叶栅”。平面叶栅的形状是沿也高变化的,把平均半径处的平面叫做“基元级”。某级压气机平均半径处的圆周速度为 u,则基元级转子的叶栅将以 u 的速度作等速平移运动。由于叶轮式以一定的转速作旋转运动,因此,气流流经叶轮时的运动情况比较复杂,其运动是质点的复合运动。根据运动速度分解与合成的的原理,质点的绝对运动速度可看做由相对速度和牵连速度合成,即:c=w+u式中:c——绝对速度,以大地为参照点,观察到得气流速度;w——相对速速,,以旋转的工作叶轮为参照点,观察到的空气流过工作叶轮的速度u——牵连速度,是以大地为参照点,观测到的工作叶轮的旋转切向速度。这 3 种运动速度之间的关系可以用速度三角形表示为:空气以绝对速度 c①流入叶轮;而前脸速度就是叶轮旋转的圆周速度,即平面叶栅中以圆周速度 u 的大小作作等速直线运动的速度。因此,空气对叶轮的相对速度是 w①。空气以相对速度 w①斜向进入叶轮。更具速度合成定理,相对速度 w①是绝对速度 c①与牵连速度 u 的矢量差w①=c①-u在压气机中,气流进入叶轮的三个速度组成的三角型叫做叶轮“进口速度三角型”,夹角 β①叫气流进口角。在设计工作状态下,w①方向应与叶片前缘方向(即叶片的中弧线前缘切线方向)一致。空气以相对速度 w①进入叶轮后,经过由叶片组成的弯曲扩张型通道,流动方向逐渐改变,相对速度逐渐减小,最后顺着弯曲的叶片通道以相对速度 w②自叶轮流出。夹角 β②叫“气流出口角”。由图...
