住宅小区光纤入户设计方案

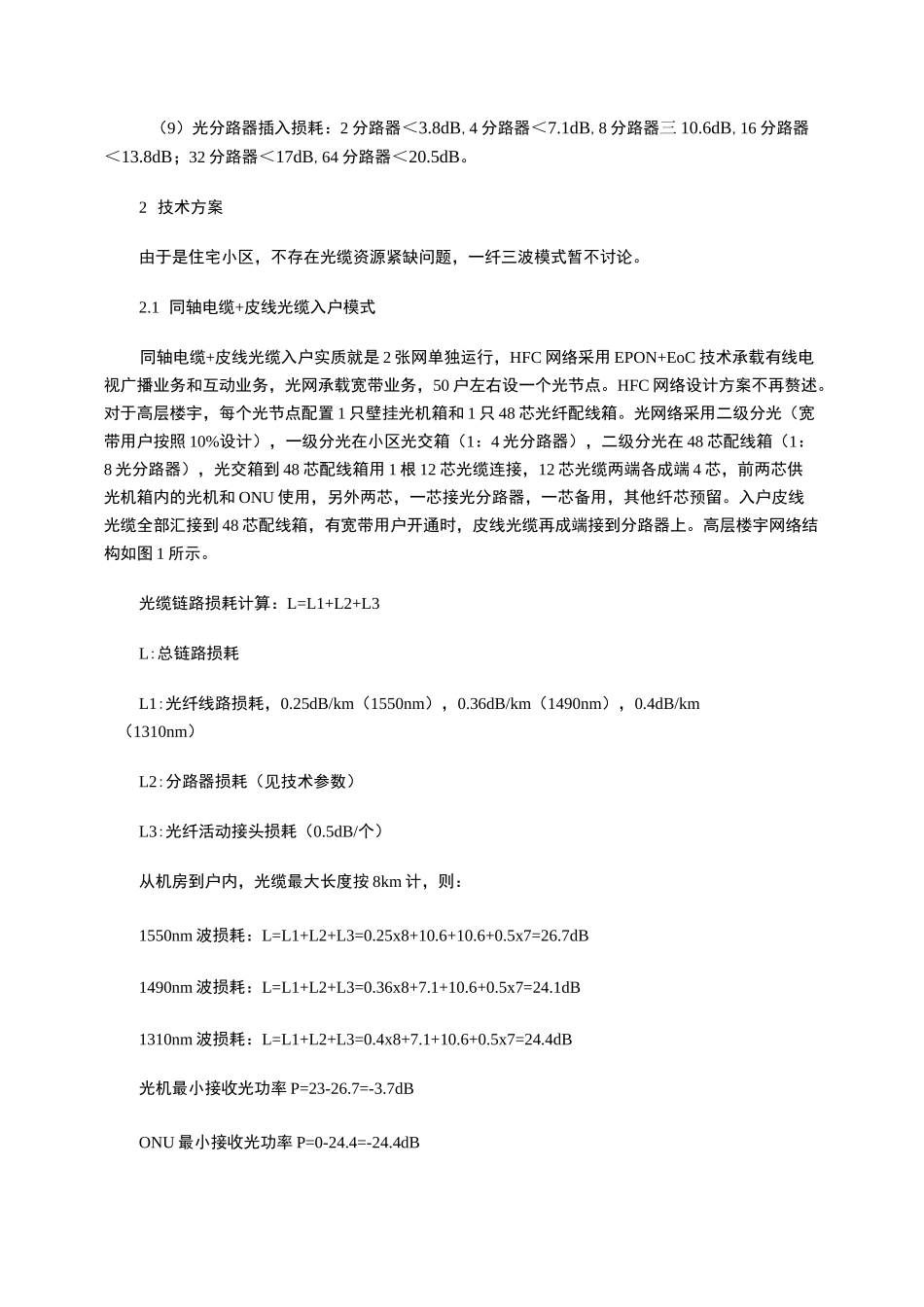

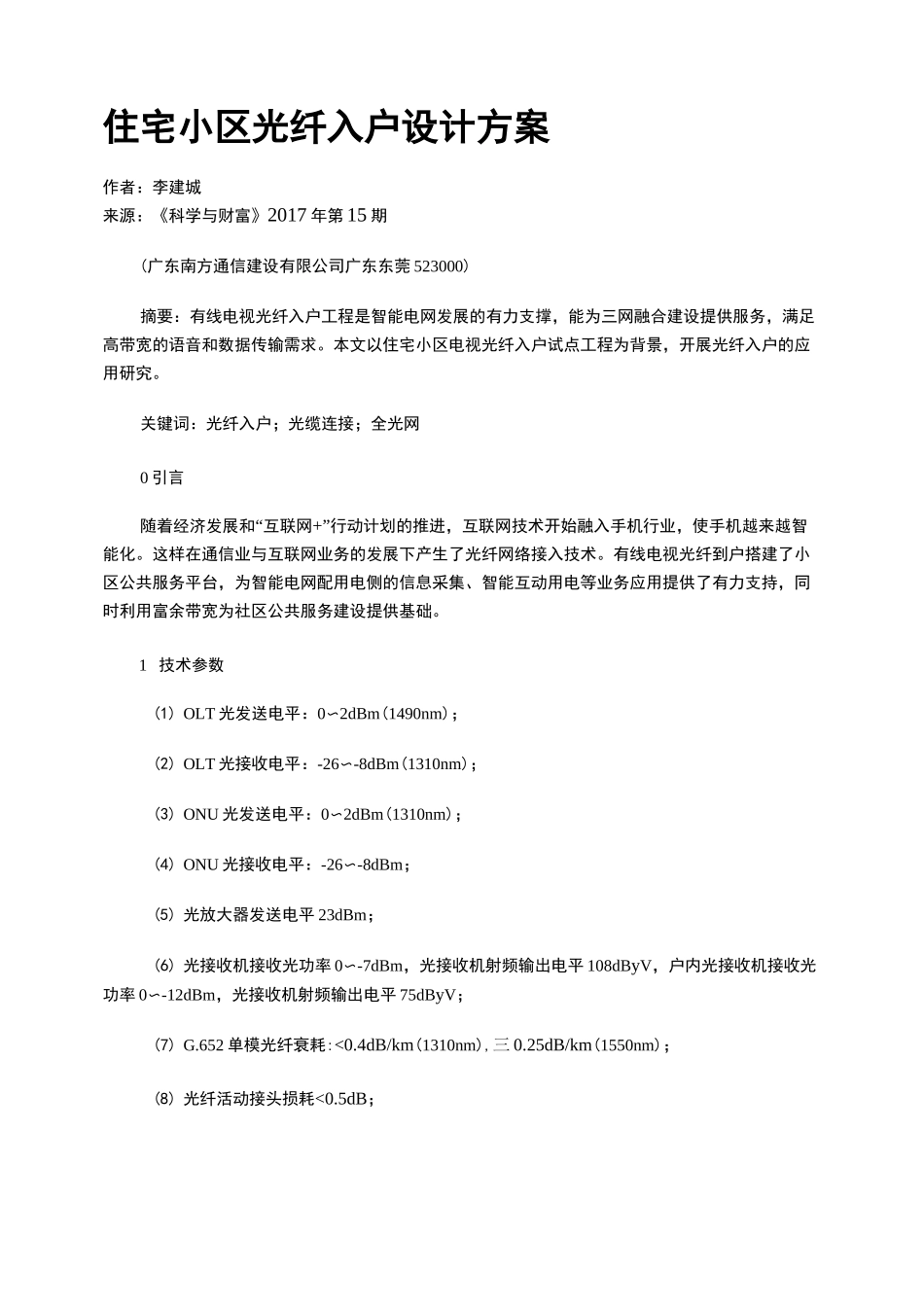

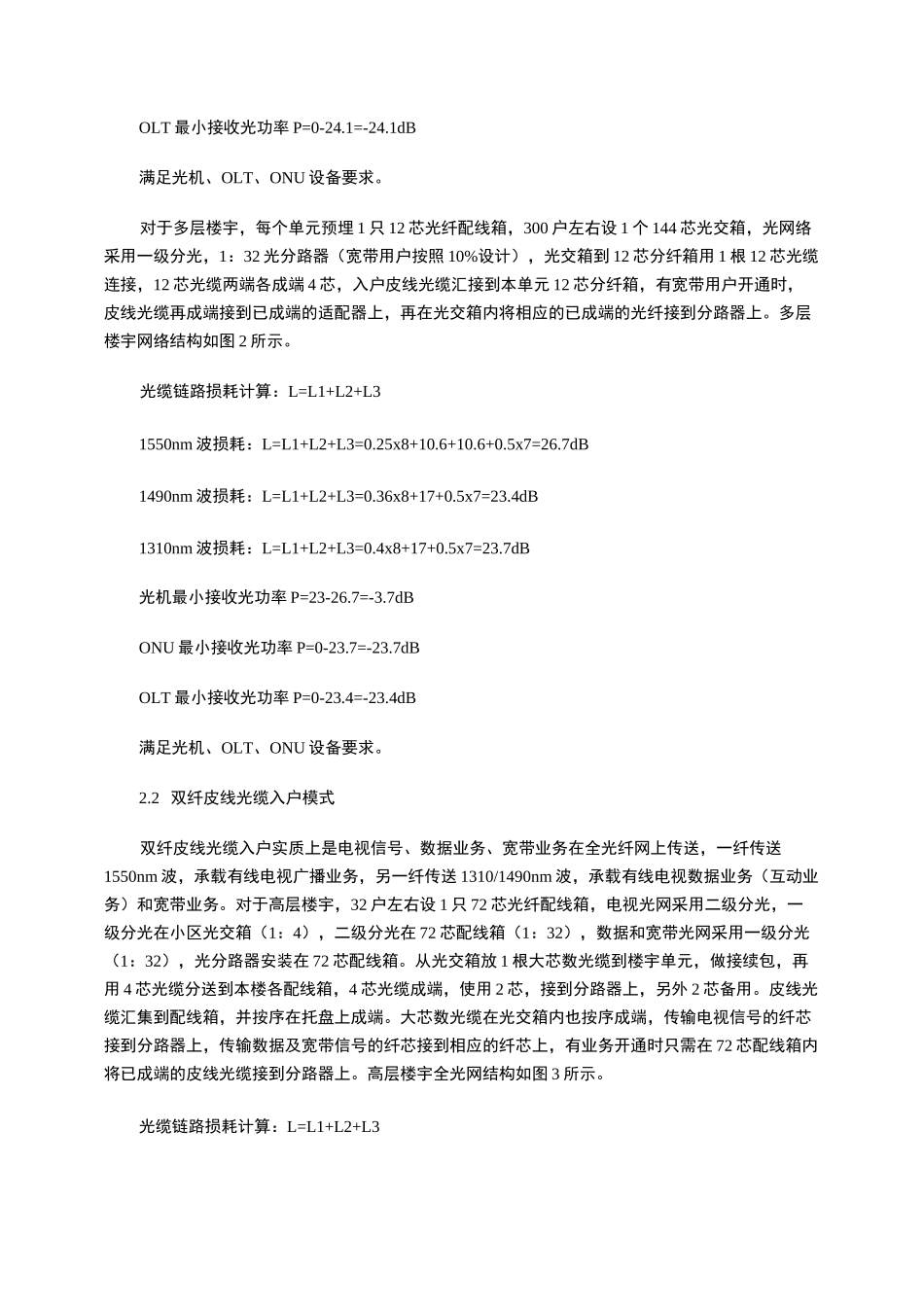

住宅小区光纤入户设计方案作者：李建城来源：《科学与财富》2017 年第 15 期(广东南方通信建设有限公司广东东莞 523000)摘要：有线电视光纤入户工程是智能电网发展的有力支撑，能为三网融合建设提供服务，满足高带宽的语音和数据传输需求。本文以住宅小区电视光纤入户试点工程为背景，开展光纤入户的应用研究。关键词：光纤入户；光缆连接；全光网0 引言随着经济发展和“互联网+”行动计划的推进，互联网技术开始融入手机行业，使手机越来越智能化。这样在通信业与互联网业务的发展下产生了光纤网络接入技术。有线电视光纤到户搭建了小区公共服务平台，为智能电网配用电侧的信息采集、智能互动用电等业务应用提供了有力支持，同时利用富余带宽为社区公共服务建设提供基础。1 技术参数(1) OLT 光发送电平：0〜2dBm(1490nm)；(2) OLT 光接收电平：-26〜-8dBm(1310nm)；(3) ONU 光发送电平：0〜2dBm(1310nm)；(4) ONU 光接收电平：-26〜-8dBm；(5) 光放大器发送电平 23dBm；(6) 光接收机接收光功率 0〜-7dBm，光接收机射频输出电平 108dByV，户内光接收机接收光功率 0〜-12dBm，光接收机射频输出电平 75dByV；(7) G.652 单模光纤衰耗:<0.4dB/km(1310nm),三 0.25dB/km(1550nm)；(8) 光纤活动接头损耗<0.5dB；（9）光分路器插入损耗：2 分路器＜3.8dB,4 分路器＜7.1dB,8 分路器三 10.6dB,16 分路器＜13.8dB；32 分路器＜17dB,64 分路器＜20.5dB。2 技术方案由于是住宅小区，不存在光缆资源紧缺问题，一纤三波模式暂不讨论。2.1 同轴电缆+皮线光缆入户模式同轴电缆+皮线光缆入户实质就是 2 张网单独运行，HFC 网络采用 EPON+EoC 技术承载有线电视广播业务和互动业务，光网承载宽带业务，50 户左右设一个光节点。HFC 网络设计方案不再赘述。对于高层楼宇，每个光节点配置 1 只壁挂光机箱和 1 只 48 芯光纤配线箱。光网络采用二级分光（宽带用户按照 10%设计），一级分光在小区光交箱（1：4 光分路器），二级分光在 48 芯配线箱（1：8 光分路器），光交箱到 48 芯配线箱用 1 根 12 芯光缆连接，12 芯光缆两端各成端 4 芯，前两芯供光机箱内的光机和 ONU 使用，另外两芯，一芯接光分路器，一芯备用，其他纤芯预留。入户皮线光缆全部汇接到 48 芯配线箱，有宽带用户开通时，皮线光缆再成端接到分路器上。高层楼宇网络结构如图 1 所示。光缆链路损耗计算：L=L1+L2+L3L:总链路损耗L1:光纤...
