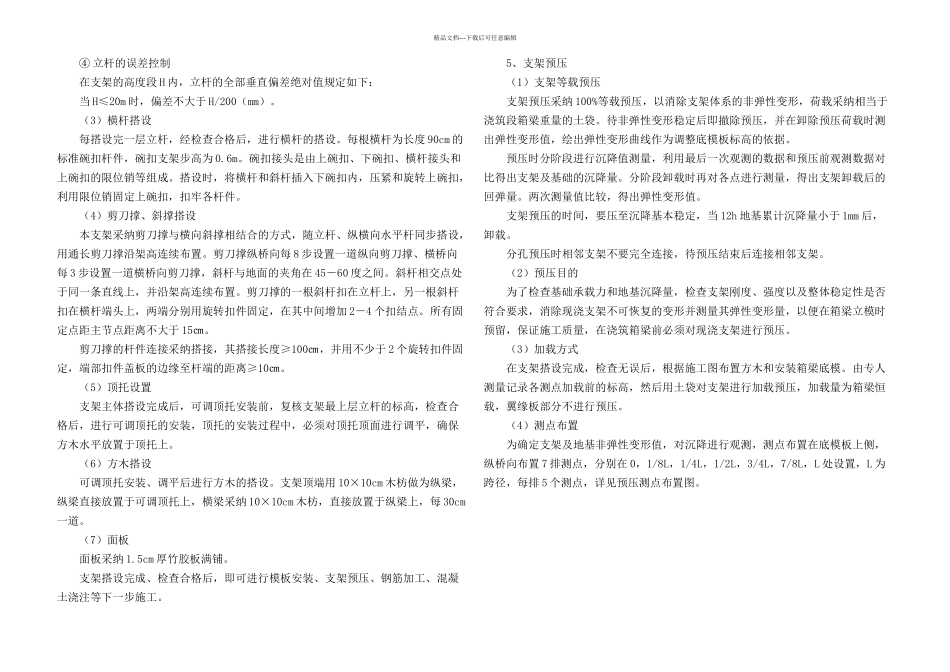

精品文档---下载后可任意编辑一、工程概况****线分离立交桥位于**县****乡**以西约 1200m 处，于拟建公路测设里程K181+964.8~K182+037.292，桥长 145.0m，主线下穿**公路，桥轴线与拟建的高速公路的交角为 92.642 度。 本桥桥跨布设为：20+4X25+20 米，上部结构采纳钢筋混凝土连续箱梁桥。二、施工技术方案1、地基处理（1）地基处理支架搭设前对支架的基础进行处理。先对场地进行平整，用压路机进行碾压，然后填 30cm 钢渣，进行再次压实。最后浇筑 10cmC20 砼垫层。对于桥墩周围 2 米范围内的地基，由于施工时的开挖，降低了地基的承载力，分层回填时压路机无法靠近墩柱压实，采纳用小型夯机夯实，填料控制每层 10cm，采纳钢渣，填筑结束后上面浇筑 10cm 厚 C20 砼，防止雨水及养生水沿墩柱浸入地基。（2）排水措施为便于支架范围内的排水，在桥跨两侧距离支架两侧最外排立杆 1m 范围外开挖排水沟，支架范围地基设置双向横坡，做好地基的排水，及时排出支架范围内的水，以确保地基承载力。2、支架设计（1）总体布置支架横距、纵距为 0.9 米，步距为 0.6 米，横杆采纳 0.9 米，立杆根据地面与箱梁底部标高选择 1.5、1.8、2.4 米规格，立杆上配顶托后纵梁采纳 10×10cm 方木，横梁采纳 10×10cm 方木间距 30cm，面板为 1.5cm 厚竹胶板。支架顶部示意图立杆直接立在砼垫层上。支架底部示意图（2）横桥向布置根据墩高、桥位处地形地质情况，箱梁顶底板尺寸，设计搭设支架的立杆、横杆、斜撑等的类型及尺寸，箱梁横桥向宽度为 8.00×9=8.1 米。精品文档---下载后可任意编辑横桥向支架示意图腹板与与翼缘板支架示意图对拉杆加固：箱梁腹板底部纵向每隔 1 米布置横向通长的对拉钢筋加固，保证箱梁底角不漏浆、不跑模。（3）纵桥向布置纵桥向间距按 90cm 布置。如下图：纵桥向支架示意图（4）剪刀撑布置纵桥向左右两侧满布剪刀撑,每隔 8 步布置 1 道；横桥向每隔 3 步布置 1 道,剪刀撑与地面夹角控制在 45-60 度之间。3、支架验算支架设计是否合理，稳定性是否符合施工要求，直接影响着上部结构的施工，因此必须对设计的支架进行验算。详细计算书见附件：等截面箱梁碗扣支架及模板验算4、支架安装（1）底座设置在经过处理后的地基上，将碗扣支架可调节底座座于 C20 砼垫层上。（2）立杆搭设① 立杆垂直稳放在已放置好的可调节底座上。底层立杆竖立应采纳不同长度的构件相互交错安装，上部各层可用...
