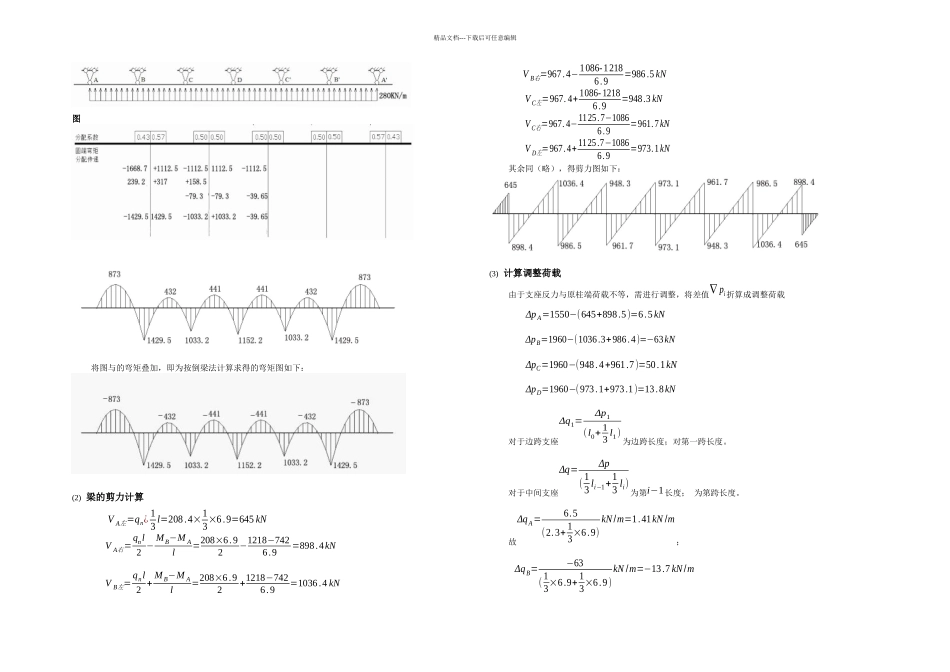

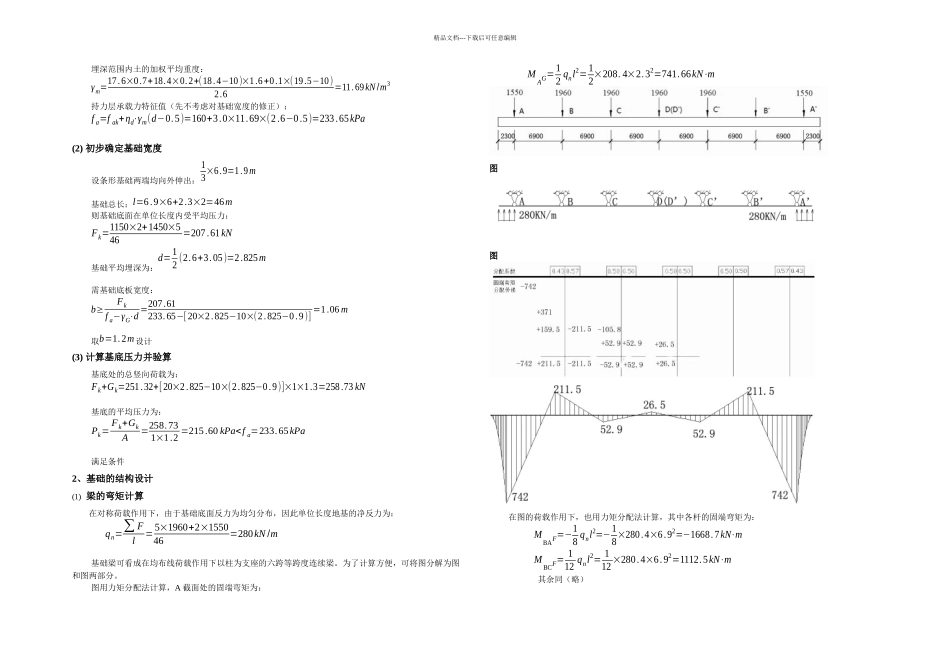

精品文档---下载后可任意编辑一、设计资料1、地形拟建建筑场地平整。2、工程地质条件自上而下土层依次如下:① 号土层,耕填土,层厚 0.7m,黑色,原为农田,含大量有机质。② 号土层,黏土,层厚 1.8m,软塑,潮湿,承载力特征值f ak=120kPa。③ 号土层,粉砂,层厚 2.6m,稍密,承载力特征值f ak=160kPa。④ 号土层,中粗砂,层厚 4.1m,中密,承载力特征值f ak=200kPa 。⑤ 号土层,中风化砂岩,厚度未揭露,承载力特征值f ak=320kPa。3、岩土设计技术参数地基岩土物理力学参数如表 2.1 所示。表 2.1 地基岩土物理力学参数土层编号土的名称重度(kN /m3)孔隙比液性指数粘聚力(kPa)内摩擦角压缩模量( MPa)标准贯入锤击数 N承载力特征值(kPa)①耕填土②黏土22174120③粉砂12160④中粗砂203016200⑤中风化砂岩223204、水文地质条件(1)拟建场区地下水对混凝土结构无腐蚀性。(2)地下水位深度:位于地表下 0.9m。5、上部结构资料拟建建筑物为多层全现浇框架结构,框架柱截面尺寸为400 mm×400mm。室外地坪标高同自然地面,室内外高差450 mm。柱网布置如图 2.1 所示。6、上部结构作用上部结构作用在柱底的荷载效应标准组合值=1280kN=1060kN,,上部结构作用在柱底的荷载效应基本组合值=1728kN,=1430kN(其中为轴线②~⑥ 柱底竖向荷载标准组合值;N2 k为轴线①、⑦柱底竖向荷载标准组合值;为轴线②~⑥ 柱底竖向荷载基本组合值;为轴线①、⑦柱底竖向荷载基本组合值)图 2.1 柱网平面图其中纵向尺寸为 6A,横向尺寸为 18m,A=6300mm混凝土的强度等级 C25~C30,钢筋采纳 HPB235、HRB335、HRB400 级。二、柱下条形基础设计1、确定条形基础底面尺寸并验算地基承载力由已知的地基条件,假设基础埋深为2.6 m,持力层为粉砂层(1) 求修正后的地基承载力特征值由粉砂,查表7.10得,ηb=2.0,ηd=3.0精品文档---下载后可任意编辑埋深范围内土的加权平均重度:γ m=17.6×0.7+18.4×0.2+(18.4−10)×1.6+0.1×(19.5−10)2.6=11.69kN/m3持力层承载力特征值(先不考虑对基础宽度的修正):f a=f ak+ηd⋅γm(d−0.5)=160+3.0×11.69×(2.6−0.5)=233.65kPa(2) 初步确定基础宽度设条形基础两端均向外伸出:13×6.9=1.9m基础总长:l=6.9×6+2.3×2=46m则基础底面在单位长度内受平均压力:Fk=1150×2+1450×546=207.61kN基础平均埋深为:d=12 (2.6+3.05)=2.825m需基础底板宽度:b≥Fkf a−γG⋅d =207.61233.65−[ 20...
