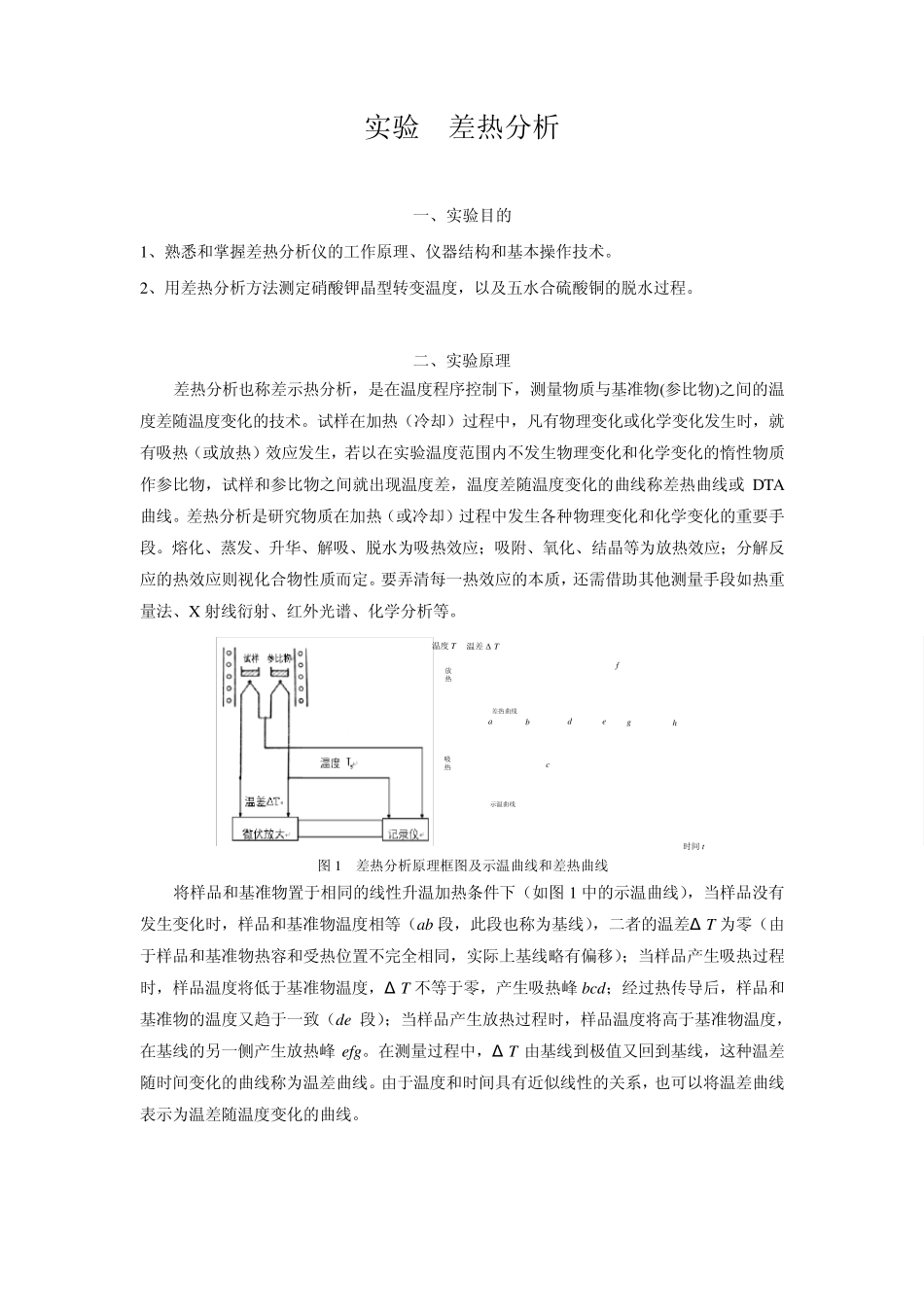

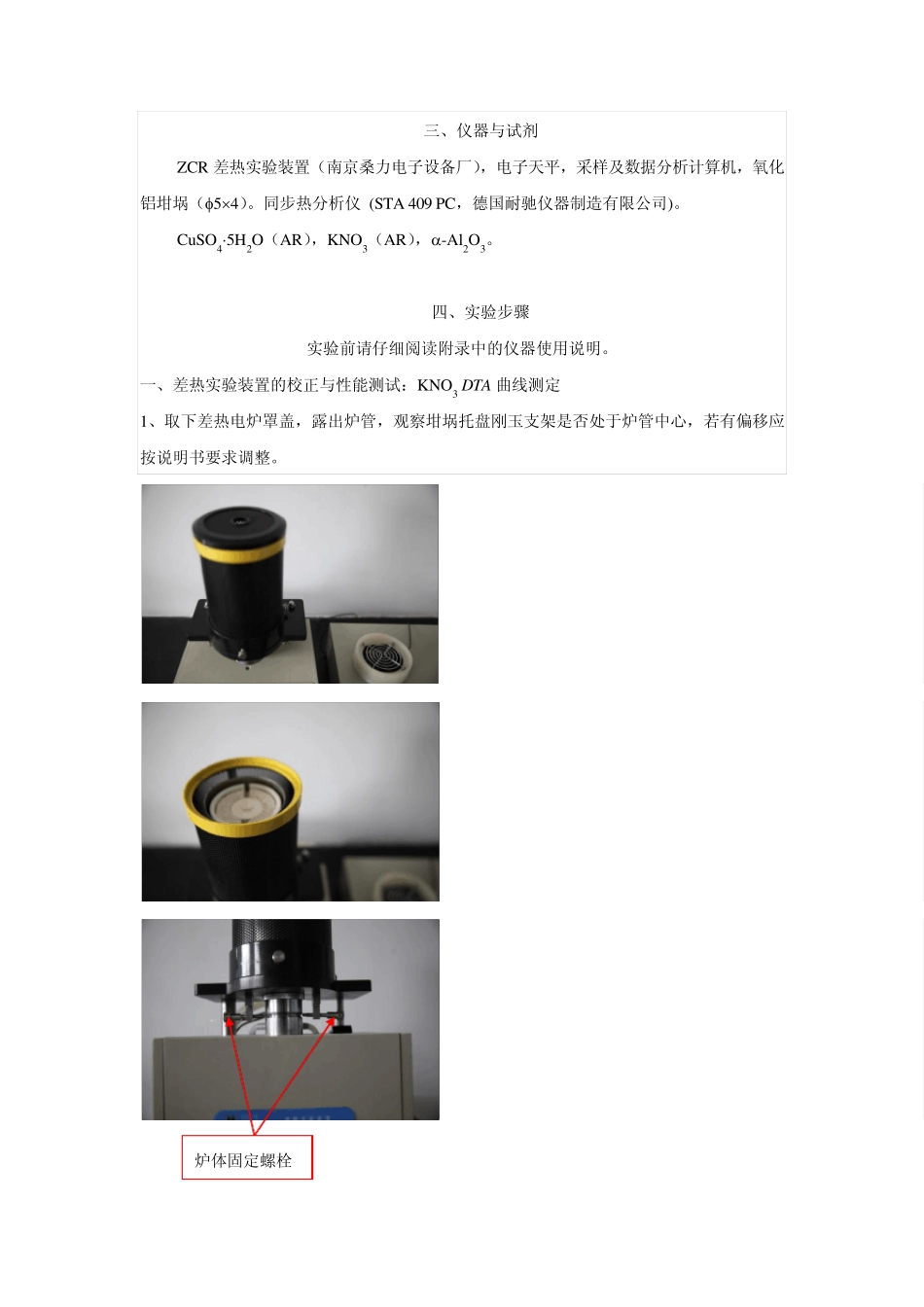

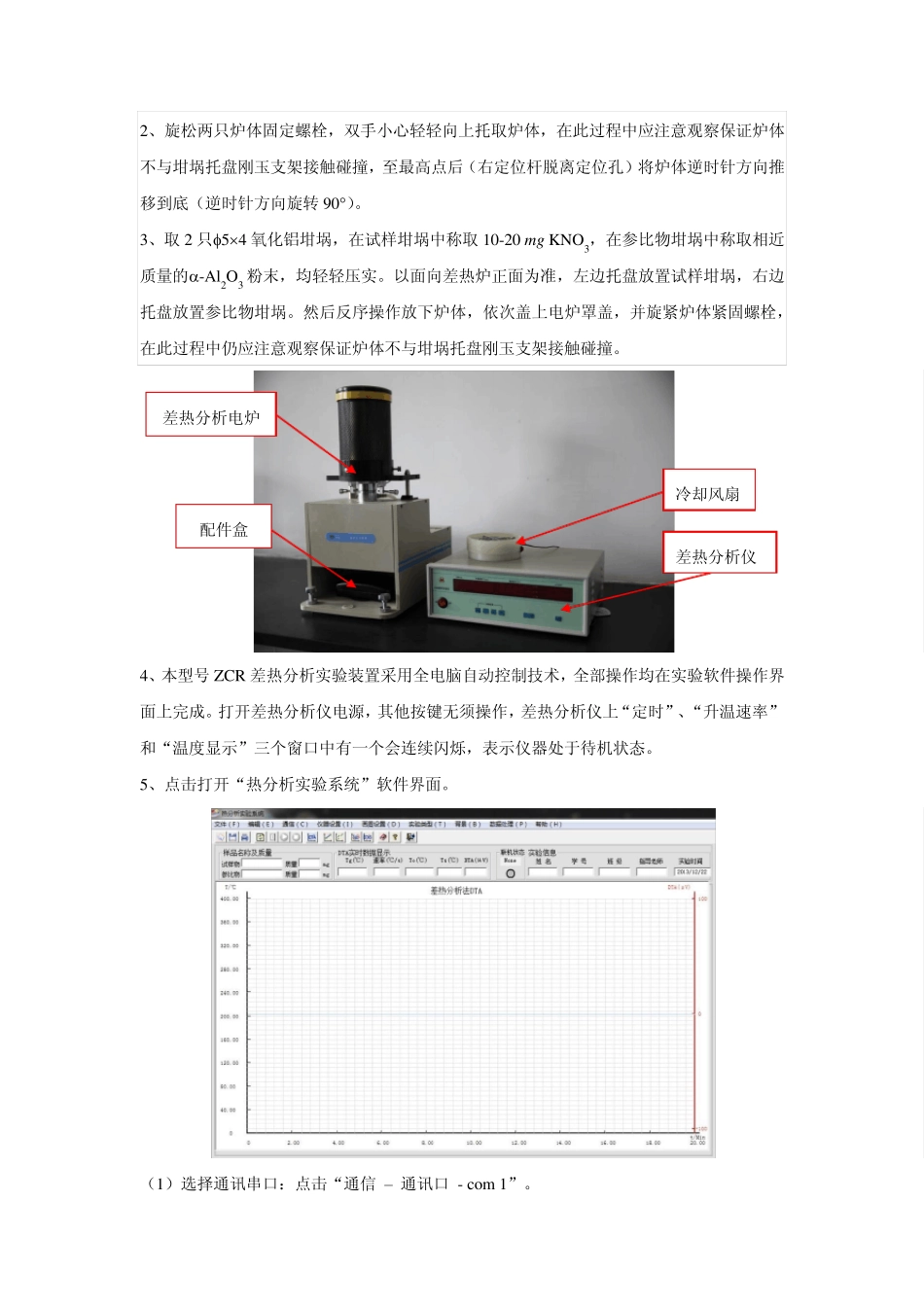

实验 差热分析 一、实验目的 1、熟悉和掌握差热分析仪的工作原理、仪器结构和基本操作技术。 2、用差热分析方法测定硝酸钾晶型转变温度，以及五水合硫酸铜的脱水过程。 二、实验原理 差热分析也称差示热分析，是在温度程序控制下，测量物质与基准物(参比物)之间的温度差随温度变化的技术。试样在加热（冷却）过程中，凡有物理变化或化学变化发生时，就有吸热（或放热）效应发生，若以在实验温度范围内不发生物理变化和化学变化的惰性物质作参比物，试样和参比物之间就出现温度差，温度差随温度变化的曲线称差热曲线或 DTA曲线。差热分析是研究物质在加热（或冷却）过程中发生各种物理变化和化学变化的重要手段。熔化、蒸发、升华、解吸、脱水为吸热效应；吸附、氧化、结晶等为放热效应；分解反应的热效应则视化合物性质而定。要弄清每一热效应的本质，还需借助其他测量手段如热重量法、X 射线衍射、红外光谱、化学分析等。 时间 t温度 T温差 Δ Tabcdefgh放热吸热示温曲线差热曲线 图 1 差热分析原理框图及示温曲线和差热曲线 将样品和基准物置于相同的线性升温加热条件下（如图 1 中的示温曲线），当样品没有发生变化时，样品和基准物温度相等（ab 段，此段也称为基线），二者的温差Δ T 为零（由于样品和基准物热容和受热位置不完全相同，实际上基线略有偏移）；当样品产生吸热过程时，样品温度将低于基准物温度，Δ T 不等于零，产生吸热峰 bcd；经过热传导后，样品和基准物的温度又趋于一致（de 段）；当样品产生放热过程时，样品温度将高于基准物温度，在基线的另一侧产生放热峰 efg。在测量过程中，Δ T 由基线到极值又回到基线，这种温差随时间变化的曲线称为温差曲线。由于温度和时间具有近似线性的关系，也可以将温差曲线表示为温差随温度变化的曲线。 三、仪器与试剂 ZCR 差热实验装置（南京桑力电子设备厂），电子天平，采样及数据分析计算机，氧化铝坩埚（54）。同步热分析仪 (STA 409 PC，德国耐驰仪器制造有限公司)。 Cu SO45H2O（AR），KNO3（AR）， -Al2O3。 四、实验步骤 实验前请仔细阅读附录中的仪器使用说明。 一、差热实验装置的校正与性能测试：KNO3 DTA 曲线测定 1、取下差热电炉罩盖，露出炉管，观察坩埚托盘刚玉支架是否处于炉管中心，若有偏移应按说明书要求调整。 炉体固定螺栓 2、旋松两只炉体固定螺栓，双手小心轻轻向上托取炉体，在此过程中应注意观察保证炉...
