pccp管道施工方案

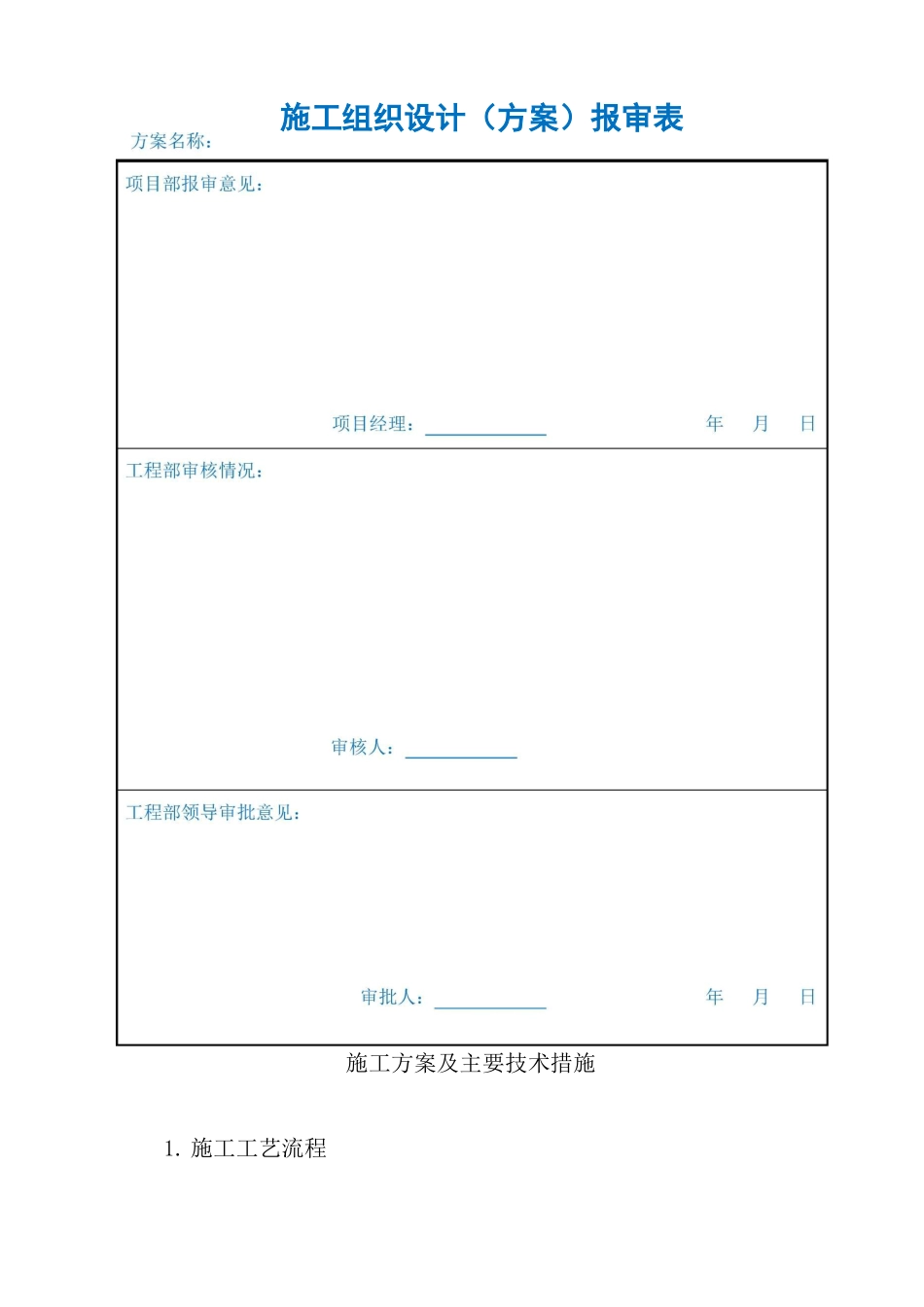

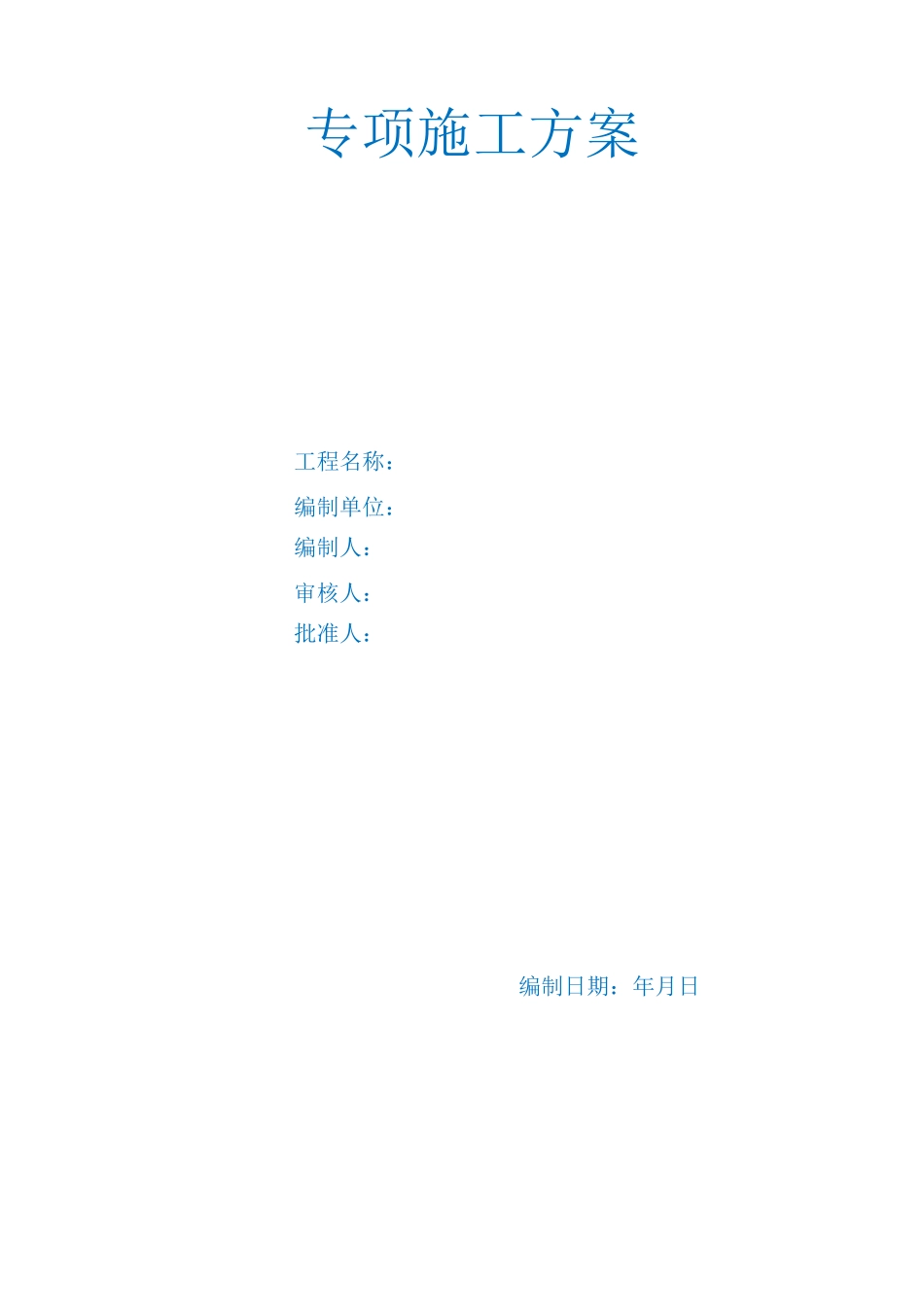

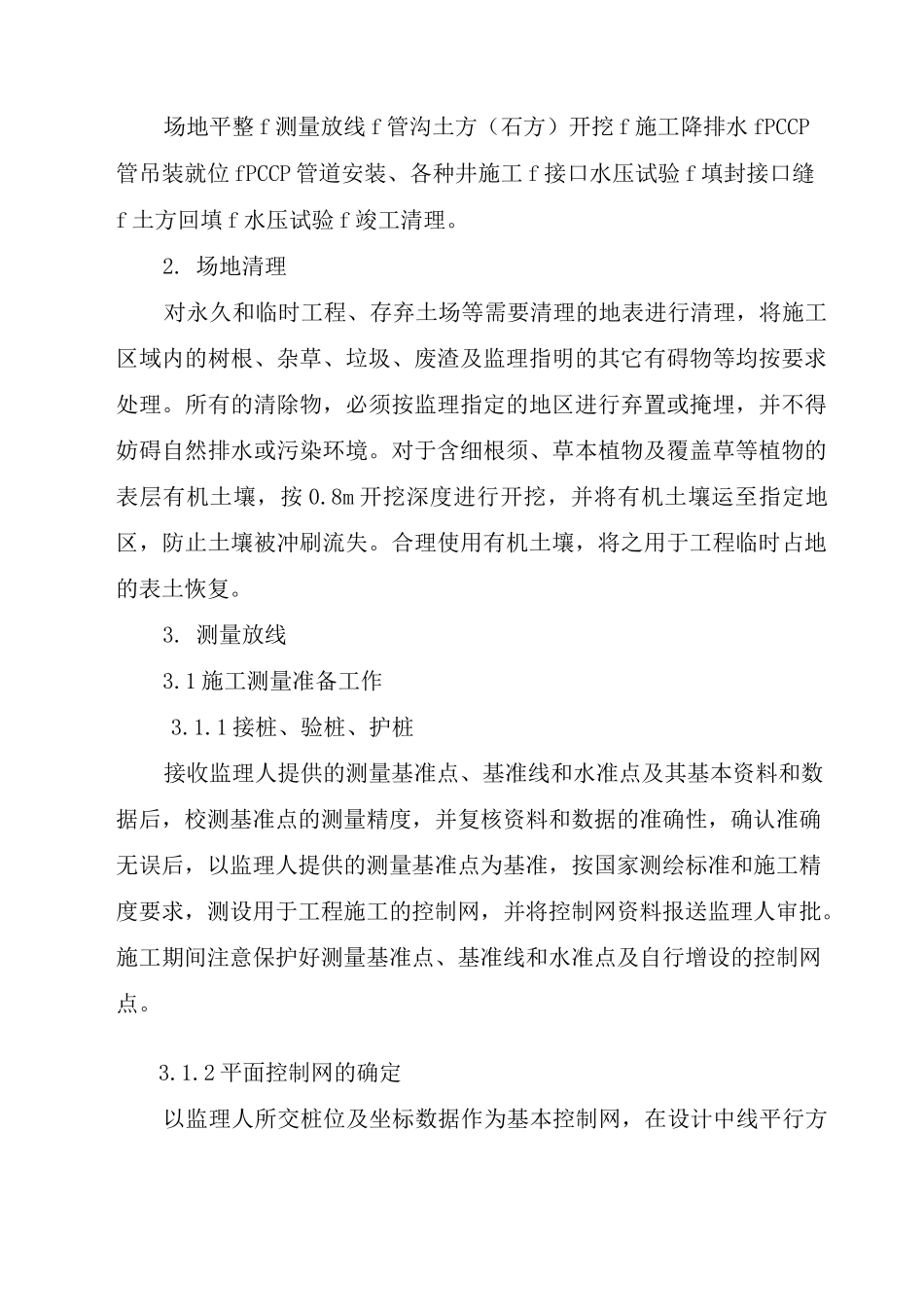

专项施工方案工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日施工组织设计（方案）报审表施工方案及主要技术措施1. 施工工艺流程场地平整 f 测量放线 f 管沟土方（石方）开挖 f 施工降排水 fPCCP管吊装就位 fPCCP 管道安装、各种井施工 f 接口水压试验 f 填封接口缝f 土方回填 f 水压试验 f 竣工清理。2. 场地清理对永久和临时工程、存弃土场等需要清理的地表进行清理，将施工区域内的树根、杂草、垃圾、废渣及监理指明的其它有碍物等均按要求处理。所有的清除物，必须按监理指定的地区进行弃置或掩埋，并不得妨碍自然排水或污染环境。对于含细根须、草本植物及覆盖草等植物的表层有机土壤，按 0.8m 开挖深度进行开挖，并将有机土壤运至指定地区，防止土壤被冲刷流失。合理使用有机土壤，将之用于工程临时占地的表土恢复。3. 测量放线3.1 施工测量准备工作3.1.1 接桩、验桩、护桩接收监理人提供的测量基准点、基准线和水准点及其基本资料和数据后，校测基准点的测量精度，并复核资料和数据的准确性，确认准确无误后，以监理人提供的测量基准点为基准，按国家测绘标准和施工精度要求，测设用于工程施工的控制网，并将控制网资料报送监理人审批。施工期间注意保护好测量基准点、基准线和水准点及自行增设的控制网点。3.1.2 平面控制网的确定以监理人所交桩位及坐标数据作为基本控制网，在设计中线平行方向自布一条附合导线，以满足施工需要。3.1.3 高程控制网的确定将所交高程点作为施工高程基本控制网，自布两条附合水准导线，并引测出临时水准点。水准点测量闭合差不大于 10（N）i/2mm（N 为测段往返距离（km））。3.1.4 施工放线3.1.4.1 开挖前按坐标测设出管线、井位和镇墩位置，根据中线及计划边坡坡度向两侧放出开挖上口线，开挖过程中用经纬仪控制开挖方向，用水准仪控制开挖深度。3.1.4.2 开挖后用全站仪在槽底放出管线或井位中心桩，根据结构宽度和设计高程放出基底边线及标高。3.1.5 施工测量检查3.1.5.1 对每一步施工测量成果进行复查校核，无误后申报上一级检查，监理现场认可后进行下一步施工。3.1.5.2 凡属观测成果，均附有书面计算记录和草图。3. 1.5.3 做好测量日志，保证资料的完整。4. 管沟基槽土方开挖管沟基槽土方开挖采用机械开挖和人工开挖互相配合进行，以机械开 挖 为 主 ， 人 工 辅 助 整 坡 和 清 底 。 严 格 按 照 设 计 要 求 进 行 ...
