八年级物理凸透镜成像规律实验题专项训练

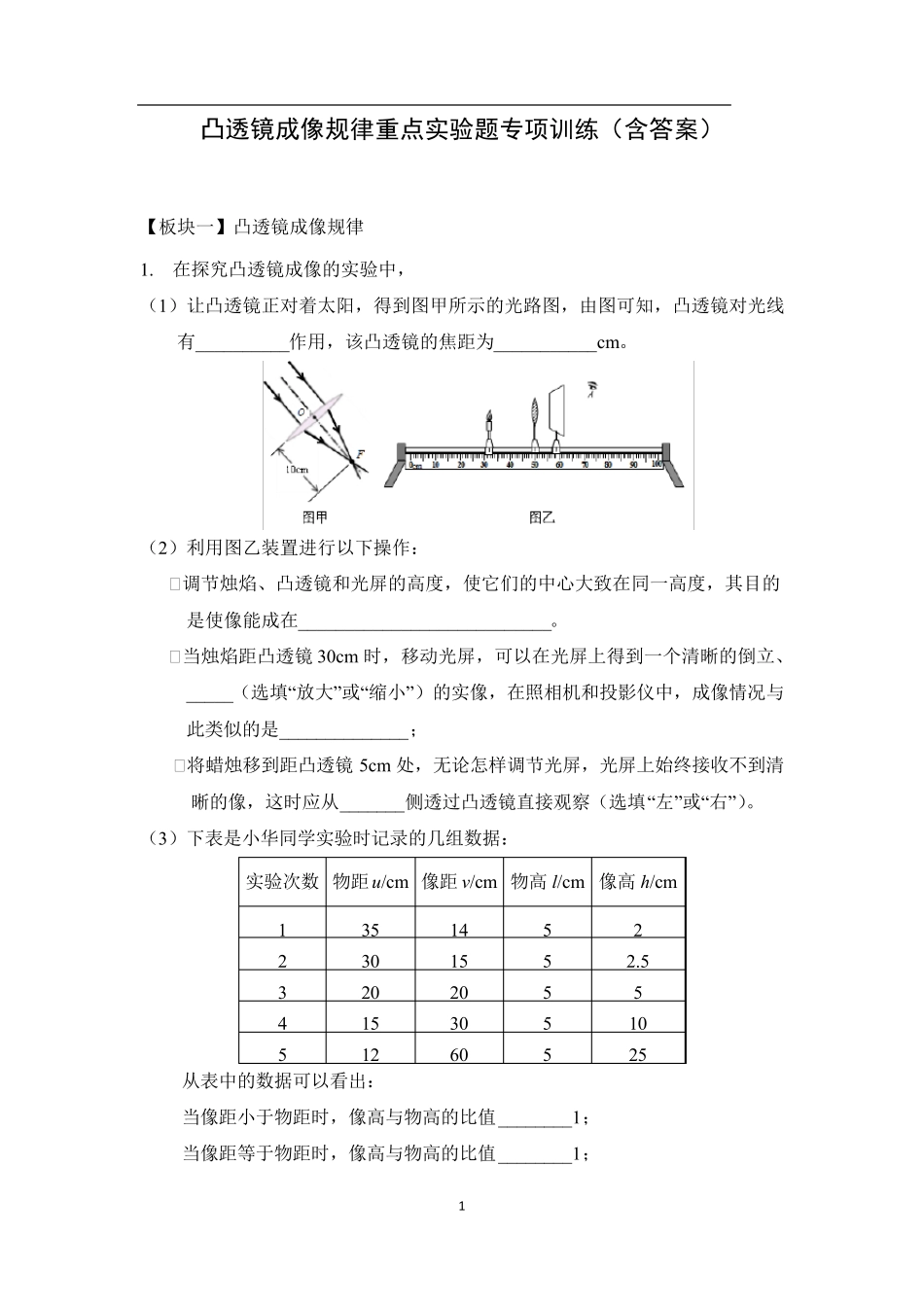

1 凸透镜成像规律重点实验题专项训练（含答案） 【板块一】凸透镜成像规律 1 . 在探究凸透镜成像的实验中， （1）让凸透镜正对着太阳，得到图甲所示的光路图，由图可知，凸透镜对光线有__________作用，该凸透镜的焦距为___________cm。 （2）利用图乙装置进行以下操作： ①调节烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度，其目的是使像能成在___________________________。 ①当烛焰距凸透镜30cm 时，移动光屏，可以在光屏上得到一个清晰的倒立、_____（选填“放大”或“缩小”）的实像，在照相机和投影仪中，成像情况与此类似的是______________； ①将蜡烛移到距凸透镜5cm 处，无论怎样调节光屏，光屏上始终接收不到清晰的像，这时应从_______侧透过凸透镜直接观察（选填“左”或“右”）。 （3）下表是小华同学实验时记录的几组数据： 实验次数 物距u/cm 像距v/cm 物高 l/cm 像高 h/cm 1 35 14 5 2 2 30 15 5 2.5 3 20 20 5 5 4 15 30 5 10 5 12 60 5 25 从表中的数据可以看出： 当像距小于物距时，像高与物高的比值________1； 当像距等于物距时，像高与物高的比值________1； 2 当像距大于物距时，像高与物高的比值________1。 （选填“大于”、“小于”或“等于”） （4）在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。如果去掉光屏，眼睛在 A 处_______（选填“能”或“不能”）看到这个像，原因是________________________________________________________ 。 2. 一个物体在凸透镜前 20cm 处时，在透镜另一侧的光屏上成一个倒立、缩小的实像，则该凸透镜的焦距f符合（ ） A．10cm＜f＜20cm B．f＞10cm C．f＜10cm D．f＞20cm 3. 物体从距凸透镜 12cm 移到距凸透镜 18cm 的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（ ） A．6cm B．10cm C．16cm D．20cm 4. 在探究“凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（ ） A． 透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动 B． 透镜不动，蜡烛远离透镜移动，光屏远离透镜移动 C． 透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动 D． 透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动 5. 照集体像时，发...
