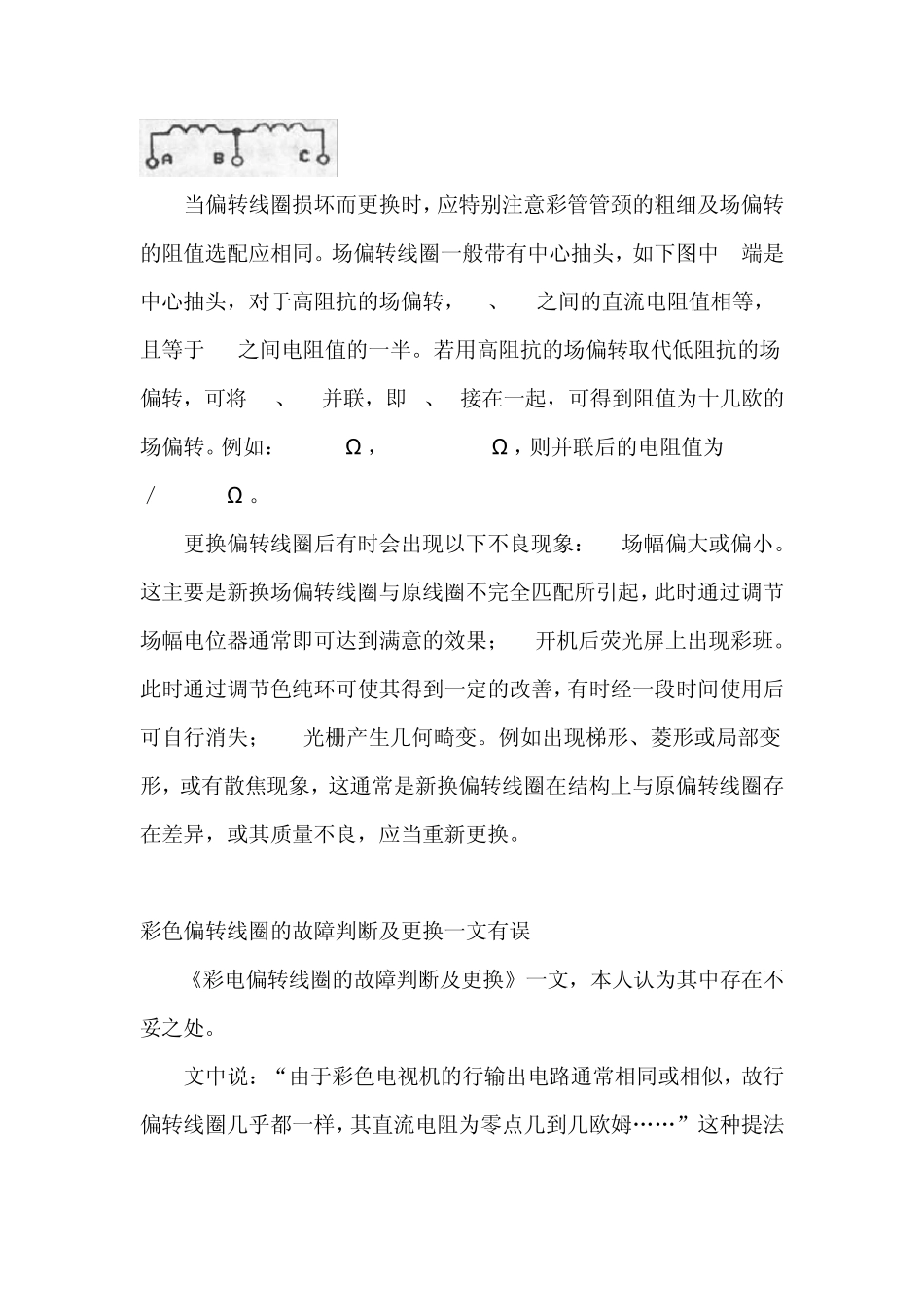

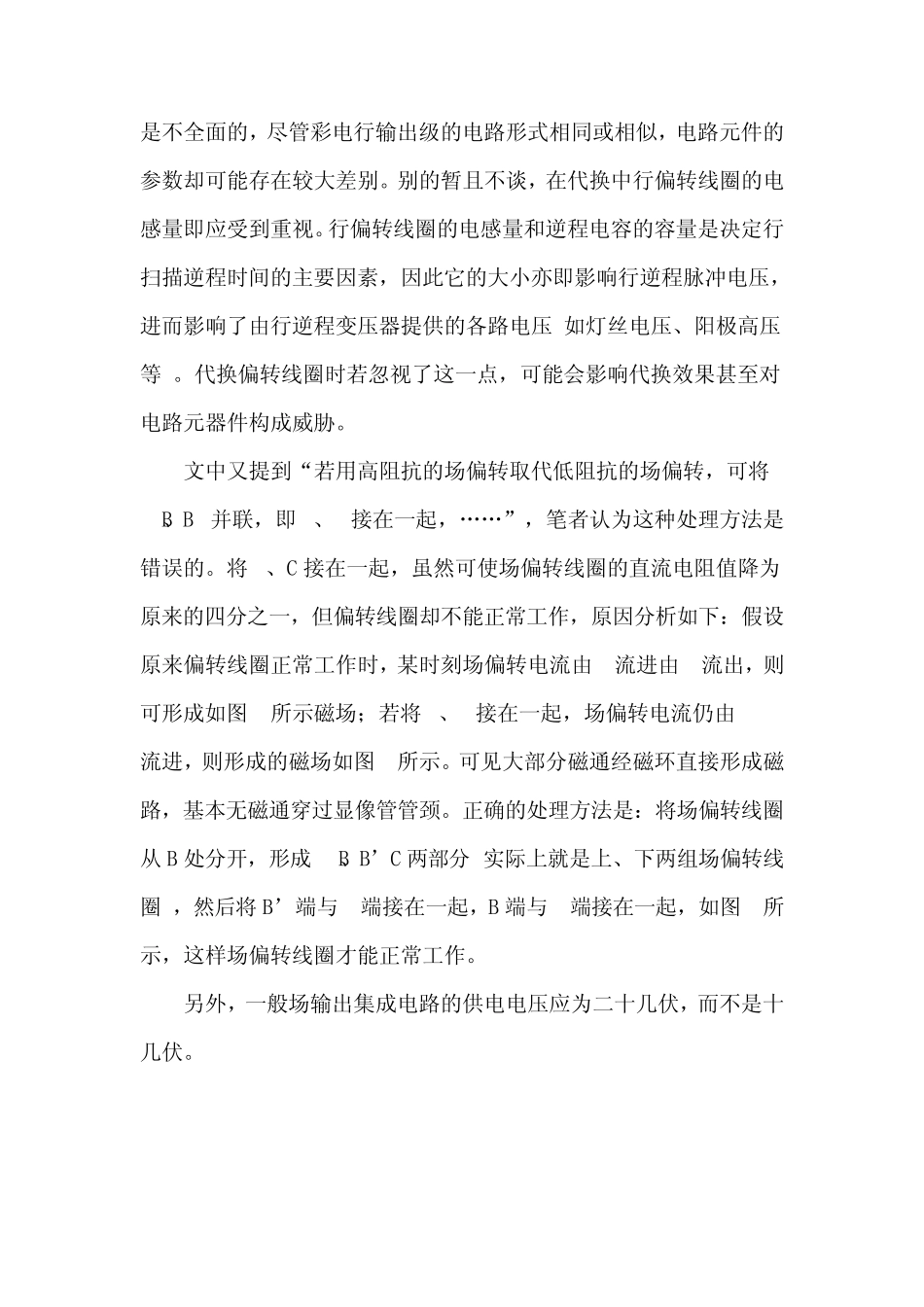

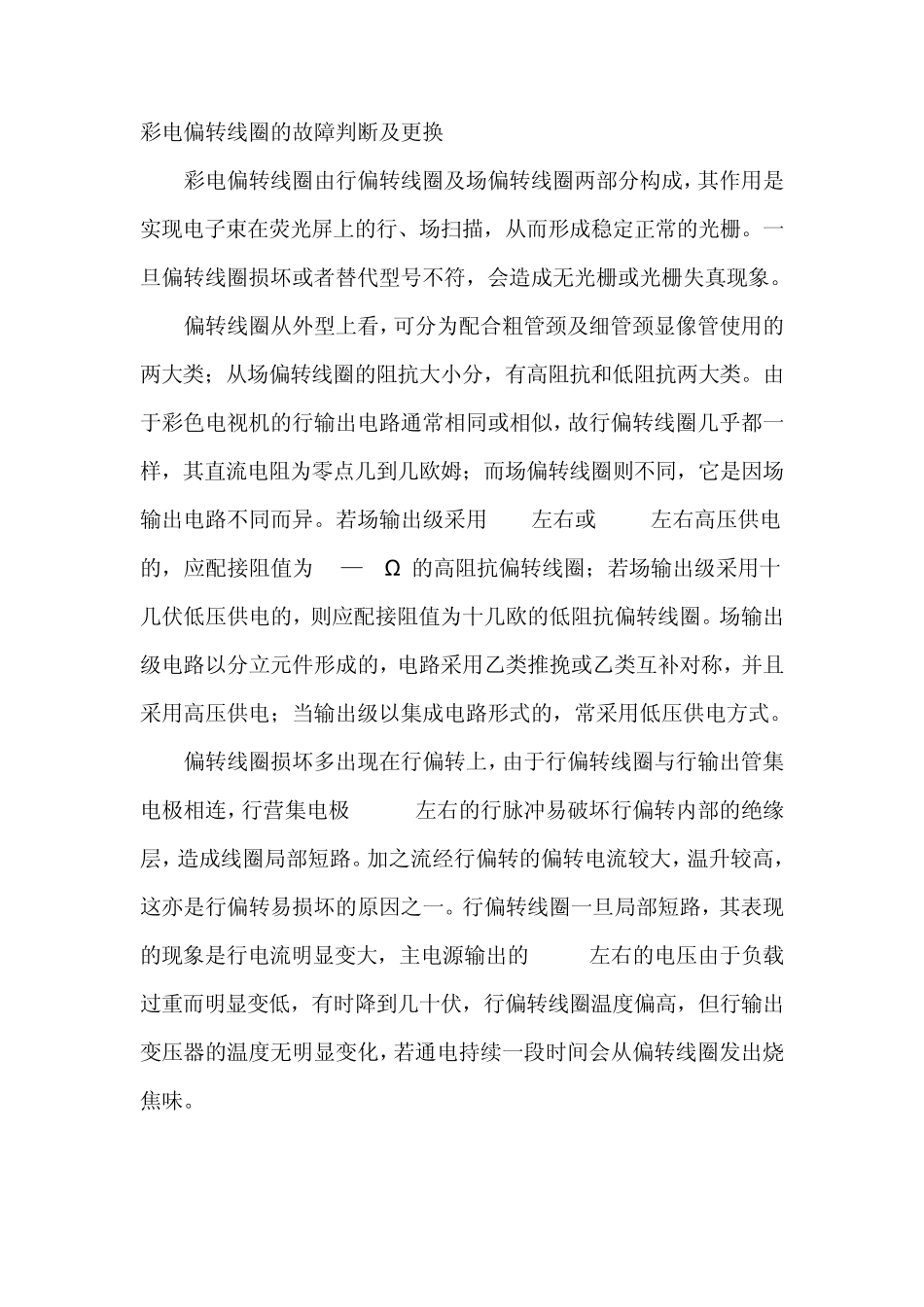

彩电偏转线圈的故障判断及更换 彩电偏转线圈由行偏转线圈及场偏转线圈两部分构成，其作用是实现电子束在荧光屏上的行、场扫描，从而形成稳定正常的光栅。一旦偏转线圈损坏或者替代型号不符，会造成无光栅或光栅失真现象。 偏转线圈从外型上看，可分为配合粗管颈及细管颈显像管使用的两大类；从场偏转线圈的阻抗大小分，有高阻抗和低阻抗两大类。由于彩色电视机的行输出电路通常相同或相似，故行偏转线圈几乎都一样，其直流电阻为零点几到几欧姆；而场偏转线圈则不同，它是因场输出电路不同而异。若场输出级采用50V左右或100V左右高压供电的，应配接阻值为40—50Ω 的高阻抗偏转线圈；若场输出级采用十几伏低压供电的，则应配接阻值为十几欧的低阻抗偏转线圈。场输出级电路以分立元件形成的，电路采用乙类推挽或乙类互补对称，并且采用高压供电；当输出级以集成电路形式的，常采用低压供电方式。 偏转线圈损坏多出现在行偏转上，由于行偏转线圈与行输出管集电极相连，行营集电极 1000V左右的行脉冲易破坏行偏转内部的绝缘层，造成线圈局部短路。加之流经行偏转的偏转电流较大，温升较高，这亦是行偏转易损坏的原因之一。行偏转线圈一旦局部短路，其表现的现象是行电流明显变大，主电源输出的+110V左右的电压由于负载过重而明显变低，有时降到几十伏，行偏转线圈温度偏高，但行输出变压器的温度无明显变化，若通电持续一段时间会从偏转线圈发出烧焦味。 当偏转线圈损坏而更换时，应特别注意彩管管颈的粗细及场偏转的阻值选配应相同。场偏转线圈一般带有中心抽头，如下图中 B端是中心抽头，对于高阻抗的场偏转，AB、BC之间的直流电阻值相等，且等于 AC之间电阻值的一半。若用高阻抗的场偏转取代低阻抗的场偏转，可将 AB、BC并联，即 A、C接在一起，可得到阻值为十几欧的场偏转。例如：Rac=60Ω ，Rab=Rbc=30Ω ，则并联后的电阻值为 R=Rab／Rbc=15Ω 。 更换偏转线圈后有时会出现以下不良现象：(1)场幅偏大或偏小。这主要是新换场偏转线圈与原线圈不完全匹配所引起，此时通过调节场幅电位器通常即可达到满意的效果；(2)开机后荧光屏上出现彩班。此时通过调节色纯环可使其得到一定的改善，有时经一段时间使用后可自行消失；(3)光栅产生几何畸变。例如出现梯形、菱形或局部变形，或有散焦现象，这通常是新换偏转线圈在结构上与原偏转线圈存在差异，或其质量不良，应当重新更换。 彩色偏转线圈的故障判断及更换一文有误 《彩电偏转线圈...
