悬臂梁的弯矩计算方法可参考材料力学

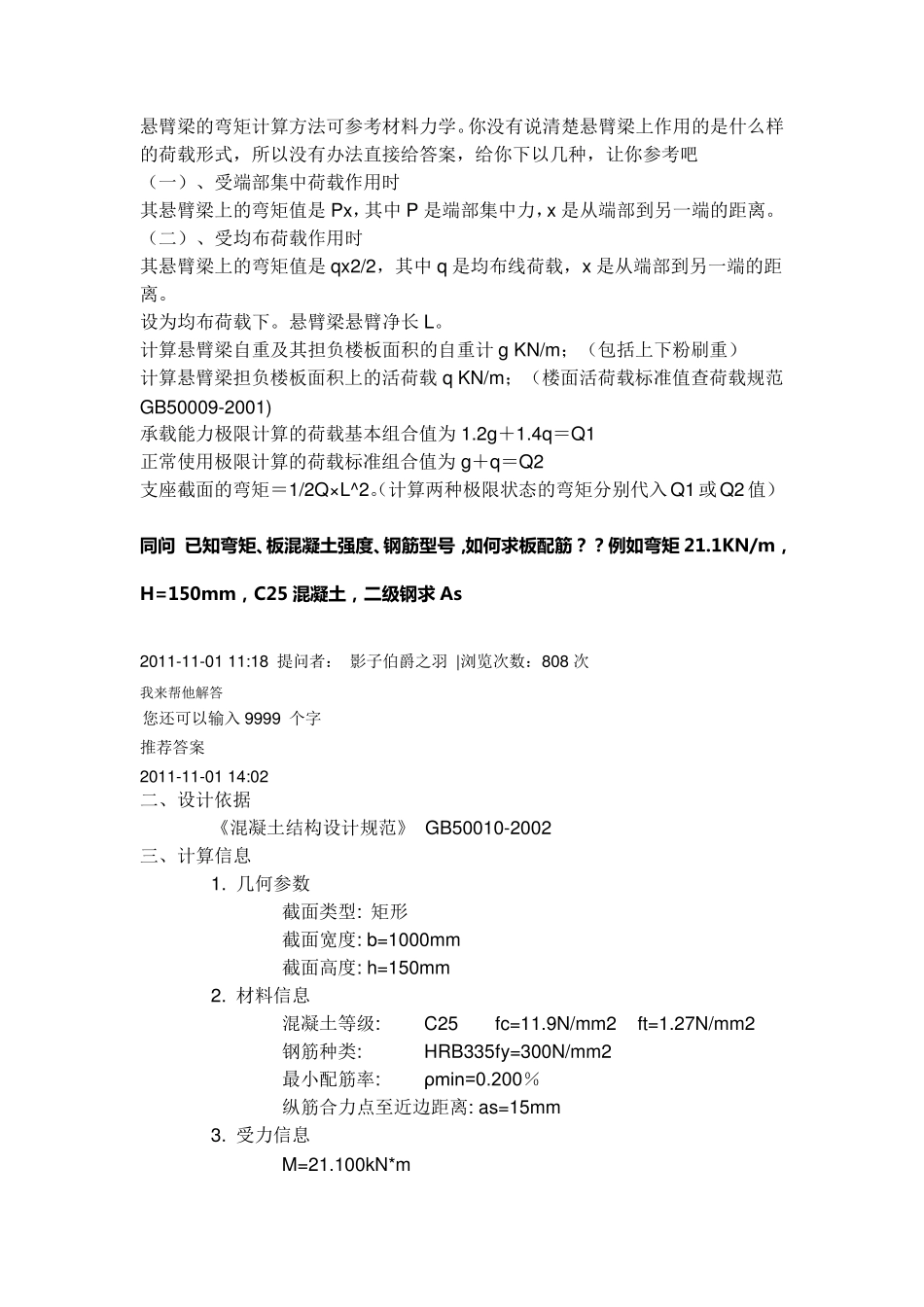

悬臂梁的弯矩计算方法可参考材料力学。你没有说清楚悬臂梁上作用的是什么样的荷载形式，所以没有办法直接给答案，给你下以几种，让你参考吧 （一）、受端部集中荷载作用时 其悬臂梁上的弯矩值是Px，其中 P 是端部集中力，x 是从端部到另一端的距离。 （二）、受均布荷载作用时 其悬臂梁上的弯矩值是qx2/2，其中 q 是均布线荷载，x 是从端部到另一端的距离。 设为均布荷载下。悬臂梁悬臂净长 L。 计算悬臂梁自重及其担负楼板面积的自重计g KN/m；（包括上下粉刷重） 计算悬臂梁担负楼板面积上的活荷载q KN/m；（楼面活荷载标准值查荷载规范GB50009-2001) 承载能力极限计算的荷载基本组合值为 1.2g＋1.4q＝Q1 正常使用极限计算的荷载标准组合值为 g＋q＝Q2 支座截面的弯矩＝1/2Q× L^2。（计算两种极限状态的弯矩分别代入 Q1 或 Q2 值） 同 问 已 知 弯 矩 、板混凝土强度、钢筋型号，如何求板配筋？？例如弯 矩 21.1KN/m，H=150mm，C25 混凝土，二级钢求 As 2011-11-01 11:18 提问者： 影子伯爵之羽 |浏览次数：808 次 我来帮他解答 您还可以输入 9999 个字 推荐答案 2011-11-01 14:02 二、设计依据 《混凝土结构设计规范》 GB50010-2002 三、计算信息 1. 几何参数 截面类型: 矩形 截面宽度: b=1000mm 截面高度: h=150mm 2. 材料信息 混凝土等级: C25 fc=11.9N/mm2 ft=1.27N/mm2 钢筋种类: HRB335 fy=300N/mm2 最小配筋率: ρmin=0.200％ 纵筋合力点至近边距离: as=15mm 3. 受力信息 M=21.100kN*m 4. 设计参数 结构重要性系数: γo=1.0 四、计算过程 1. 计算截面有效高度 ho=h-as=150-15=135mm 2. 计算相对界限受压区高度 ξb=β1/(1+fy/(Es*εcu))=0.80/(1+300/(2.0*105*0.0033))=0.550 3. 确定计算系数 αs=γo*M/(α1*fc*b*ho*ho)=1.0*21.100*106/(1.0*11.9*1000*135*135)=0.097 4. 计算相对受压区高度 ξ=1-sqrt(1-2αs)=1-sqrt(1-2*0.097)=0.103≤ξb=0.550满足要求。 5. 计算纵向受拉筋面积 As＝α1*fc*b*ho*ξ/fy=1.0*11.9*1000*135*0.103/300=549mm2 6. 验算最小配筋率 ρ=As/(b*h)=549/(1000*150)=0.366％ ρ=0.366％≥ρmin=0.200％, 满足最小配筋率要求。 追问 纵筋合力点至近边距离、ξb=β1/(1+fy/(Es*εcu)、M=106、a1=1.0、ξ=0.103、这几个值是哪里来的？？能告诉我吗？？谢谢 回答 纵筋合力点至近边距离详见 GB5001...
