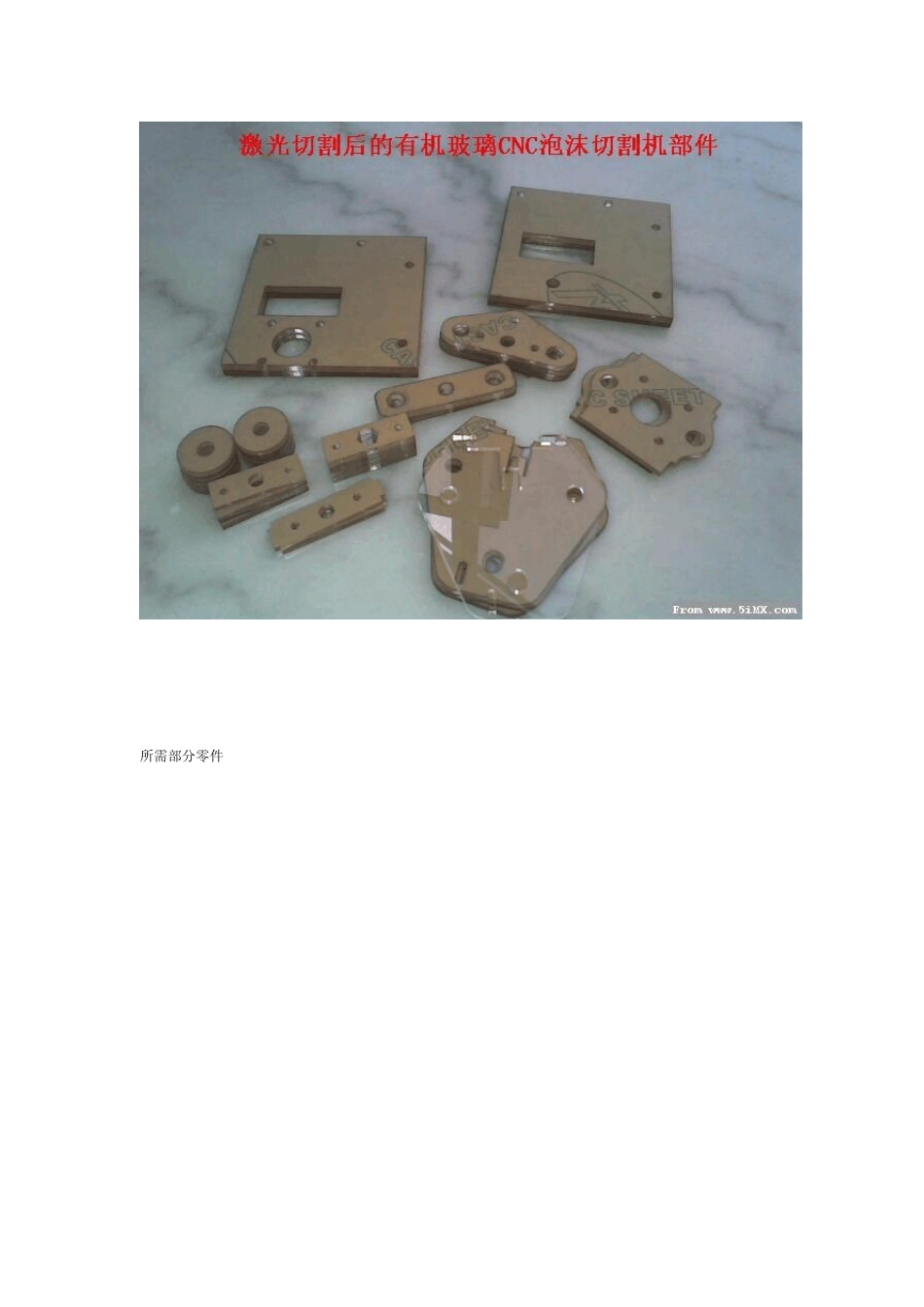

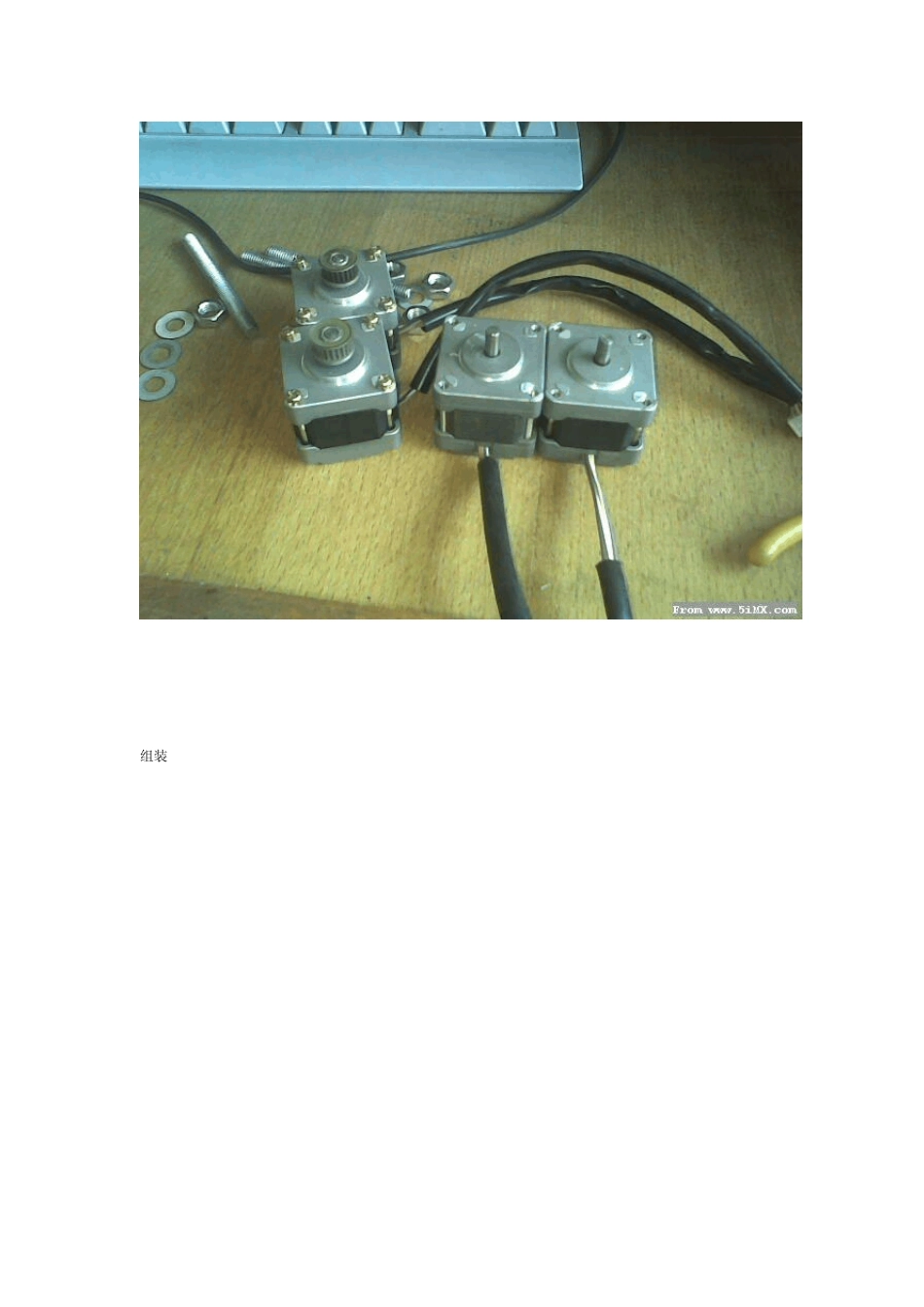

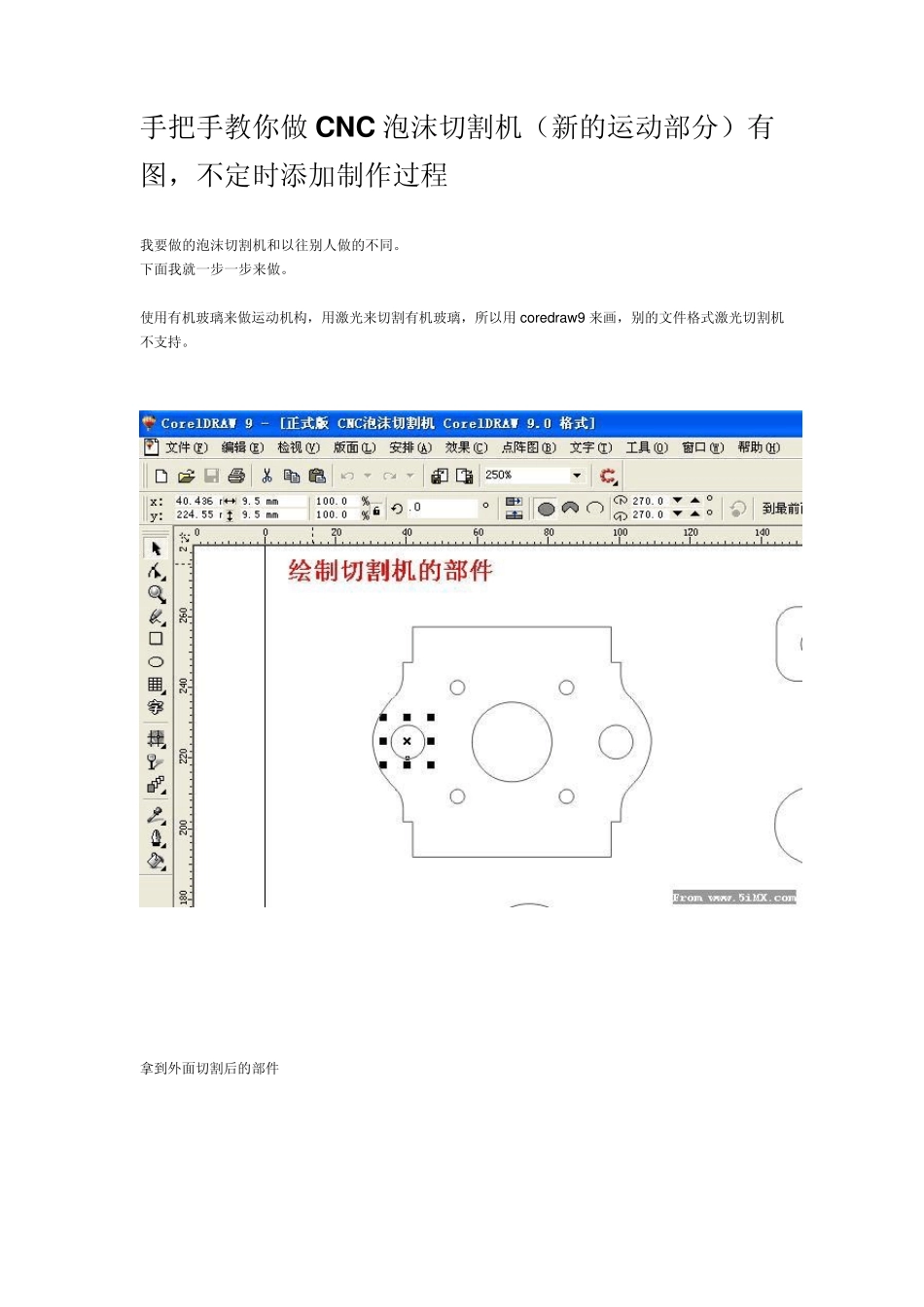

手把手教你做C N C 泡沫切割机（新的运动部分）有图，不定时添加制作过程 我要做的泡沫切割机和以往别人做的不同。 下面我就一步一步来做。 使用有机玻璃来做运动机构，用激光来切割有机玻璃，所以用 coredraw 9 来画，别的文件格式激光切割机不支持。 拿到外面切割后的部件 所需部分零件 组装 完成后的切割机 下一步做控制电路部分，请大家关注。 [ 本帖最后由 Min g 于 2007-11-4 19:59 编辑 ] 我选用的步进电机是四相六线制的，所以选用下面控制电路图来做： 单片机程序我不知道如何上传到这里，又要的可以联系我，我发过去。 把程序写入单片机里，控制板所需的部分元件。 用万能板搭的控制电路： [ 本帖最后由 Min g 于 2007-11-3 09:25 编辑 ] 没问题，有时间聊聊，我所在的城市在东莞附近.q q 2228687 [ 本帖最后由 Min g 于 2007-10-31 20:17 编辑 ] 安装好的切割机，切割图片稍候上传： 初步测试，用自己编写的软件FoamCu t_1.45 来切割一个小的P51D，材料是KT 板 切割软件无法上传，要的话发邮件给我。 [ 本帖最后由 Min g 于 2007-11-13 12:25 编辑 ] 我想很多模友没有编程器无法写程序到单片机12C509 里， 在网上找到一款可以自制的非常简单的适合 DIY 的编程器JDM Programmer： 上位机程序（最新版106a）： http://www.ic-prog.com/icprog106A.zip [ 本帖最后由 Min g 于 2007-11-3 17:39 编辑 ] 如果丝杆没接电机很紧的话那末你要调整以下你的丝杆，电机的扭力带动丝杆会很吃力的。 忙了几天，DIY 了一块控制板 MM2001_6_2，制作资料在这里（原理图和 PCB） http://www.teaser.fr/~abrea/cncnet/elec/mm2001/fichiers/mm2001.zip PIC16F874 的程序在这里 http://www.teaser.fr/~abrea/cncnet/elec/mm2001/fichiers/MM2001_V2.HEX 切割软件 GMFC PRO Engl 3.074 和破解文件 在这里有下载，我好不容易才找到的哦,要下载尽快哦 simon2005cn.ys168.com 为了它特意 DIY 了一个 PIC 编程器 ProPICzif, 照片用摄像头拍摄，不怎么清楚。 编程器 MM2001_6_2 控制板 [ 本帖最后由 Ming 于 2007-11-21 11:30 编辑 ] 破解版gm fc 我有，而且很多模友都有，我自己就给很多朋友转发过。另外，使用 gm fc 可以不用做 m m 2001的电路板，使用你自己的板子加一个计数器电路应该就可以了。你自己懂软件可以给我们设计一套软件，呵呵！！ [ 本帖最后由 pppcat 于 2007-11-21 11:42 编辑 ]
