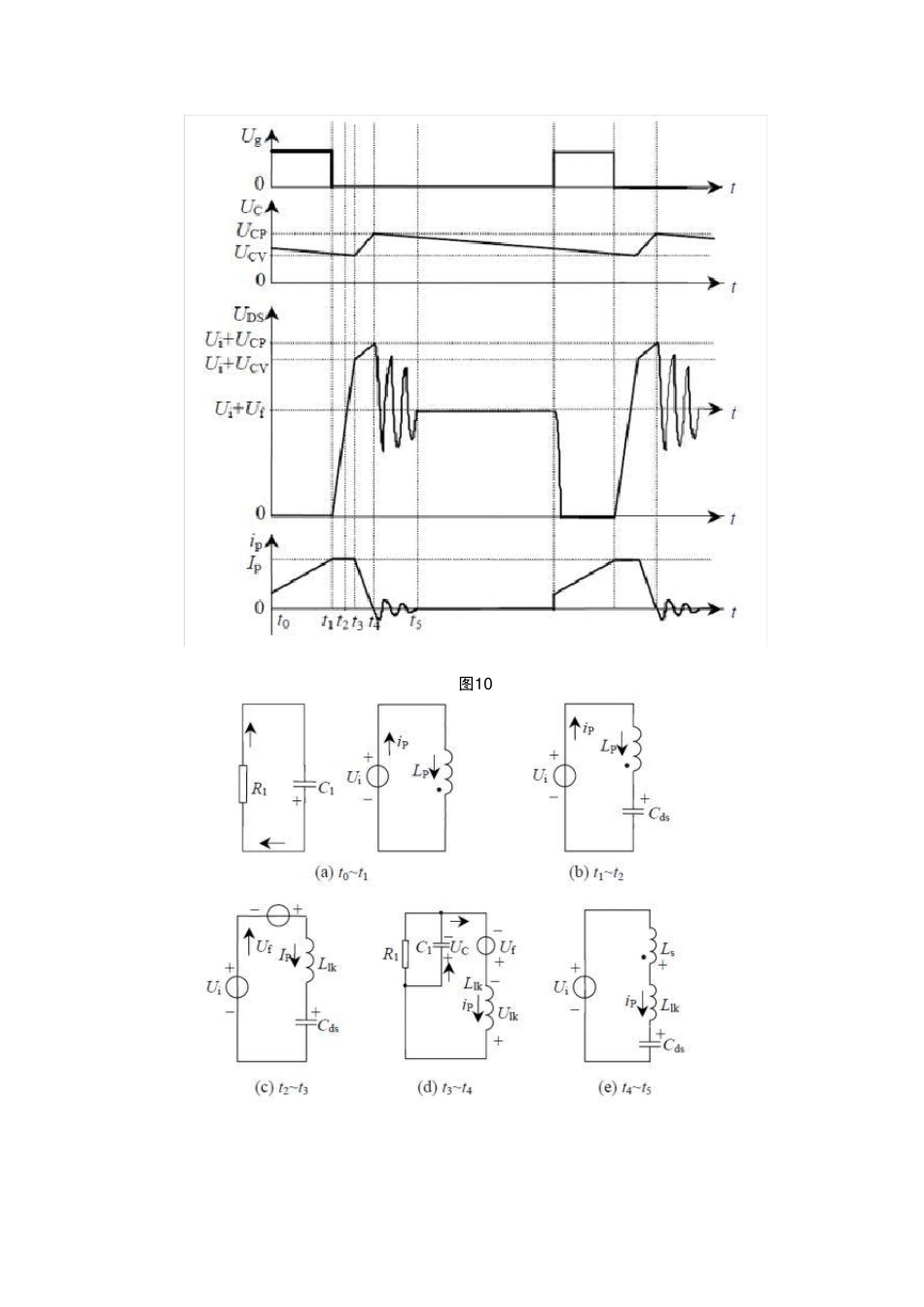

4- R C D 钳位电路 4.1基本原理分析 由于变压器漏感的存在，反激变换器在开关管关断瞬间会产生很大的尖峰电压，使得开关管承受较高的电压应力，甚至可能导致开关管损坏。因此，为确保反激变换器安全可靠工作，必须引入钳位电路吸收漏感能量。钳位电路可分为有源和无源钳位电路两类，其中无源钳位电路因不需控制和驱动电路而被广泛应用。在无源钳位电路中，RCD 钳位电路因结构简单、体积小、成本低而倍受青睐。 RCD 钳位电路在吸收漏感能量的时候，同时也会吸收变压器中的一部分储能，所以RCD 钳位电路参数的选择，以及能耗到底为多少，想要确定这些情况会变得比较复杂。对其做详细的分析是非常必要的，因为它关系到开关管上的尖峰电压，从而影响到开关管的选择，进而会影响到EMI，并且，RCD 电路设计不当，会对效率造成影响，而过多的能量损耗又会带来温升问题，所以说RCD 钳位电路可以说是很重要的部分。 图9 图10 图11 反激变换器RCD 钳位电路的能量转移过程可分成5 阶段，详细分析如下： 1） t0-t1阶段。开关管T1导通，二极管D1、 D2因反偏而截止，钳位电容C1通过电阻R1释放能量，电容两端电压UC 下降；同时，输入电压Ui 加在变压器原边电感LP 两端，原边电感电流ip 线性上升，其储能随着增加，直到t1时刻，开关管T1关断，ip 增加到最大值。此阶段变换器一次侧的能量转移等效电路如图2(a)所示。 2） t1-t2阶段。从t1时刻开始，开关管进入关断过程，流过开关管的电流id 开始减小并快速下降到零；同时，此阶段二极管D2仍未导通，而流过变压器原边的电流IP 首先给漏源寄生电容Cds 恒流充电(因 LP 很大)， UDS 快速上升(寄生电容Cds 较小)，变压器原边电感储存能量的很小一部份转移到Cds；直到t2时刻，UDS 上升到Ui+Uf(Uf 为变压器副边向原边的反馈电压)。此阶段变换器一次侧的能量转移等效电路如图2(b)所示，钳位电容C1继续通过电阻R1释放能量。 3） t2-t3阶段。t2时刻，UDS 上升到Ui+Uf 后，D2开始导通，变压器原边的能量耦合到副边，并 开 始 向负载 传输能 量。由 于 变换器 为稳压 输出， 则 由变压 器副边 反馈到 原 边的电压Uf=n(Uo+UD)(Uo 为输出电压，UD 为二极管D2导通压降，n 为变压器的变比)可等效为一个电压源。但由于变压器不可避免存在漏感，因此，变压器原边可等效为一电压源Uf 和漏感Llk 串联，继续向Cds 充电。直到t3时刻，UDS 上升到Ui+UCV(UCV 的意义如图1(b...
