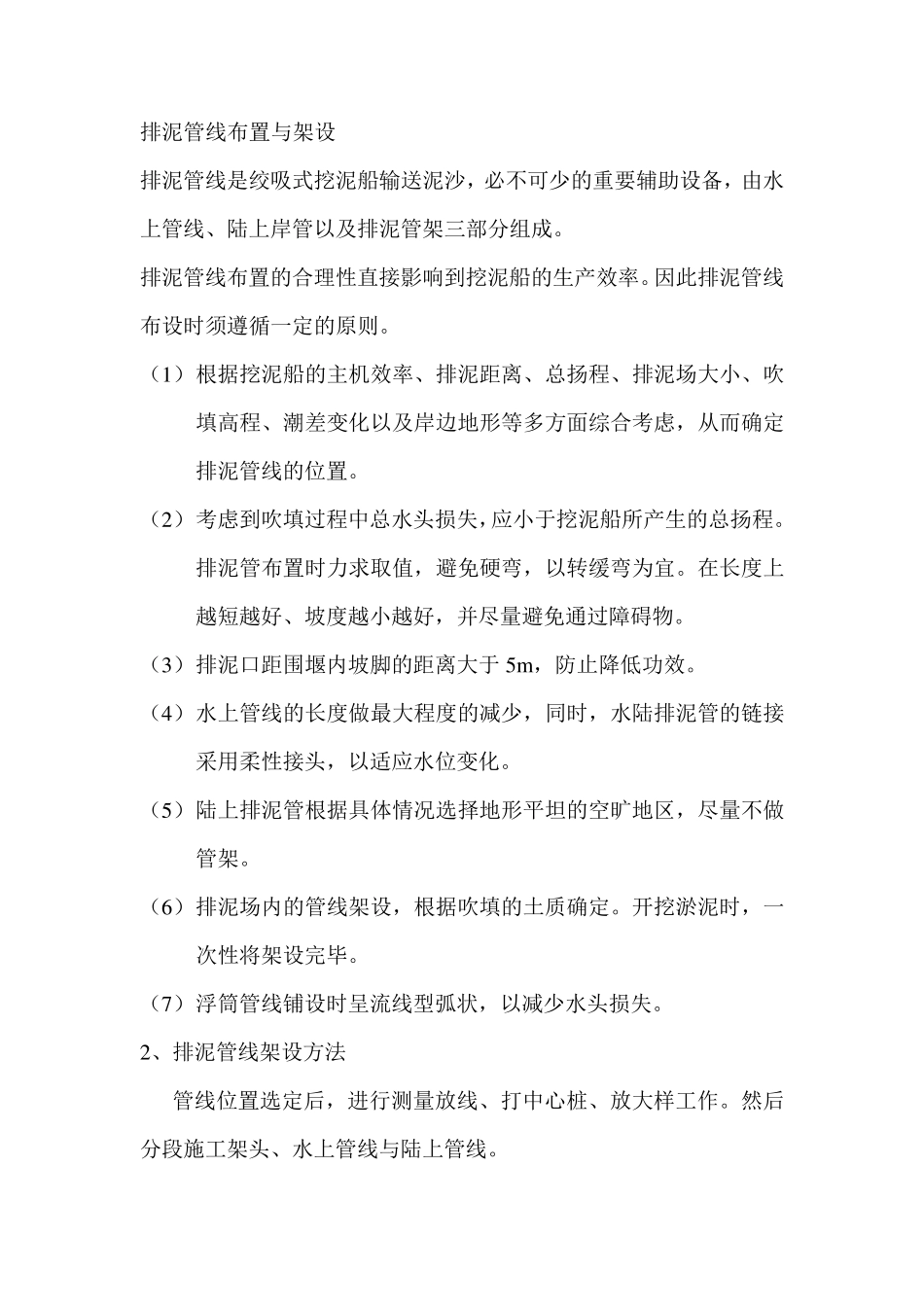

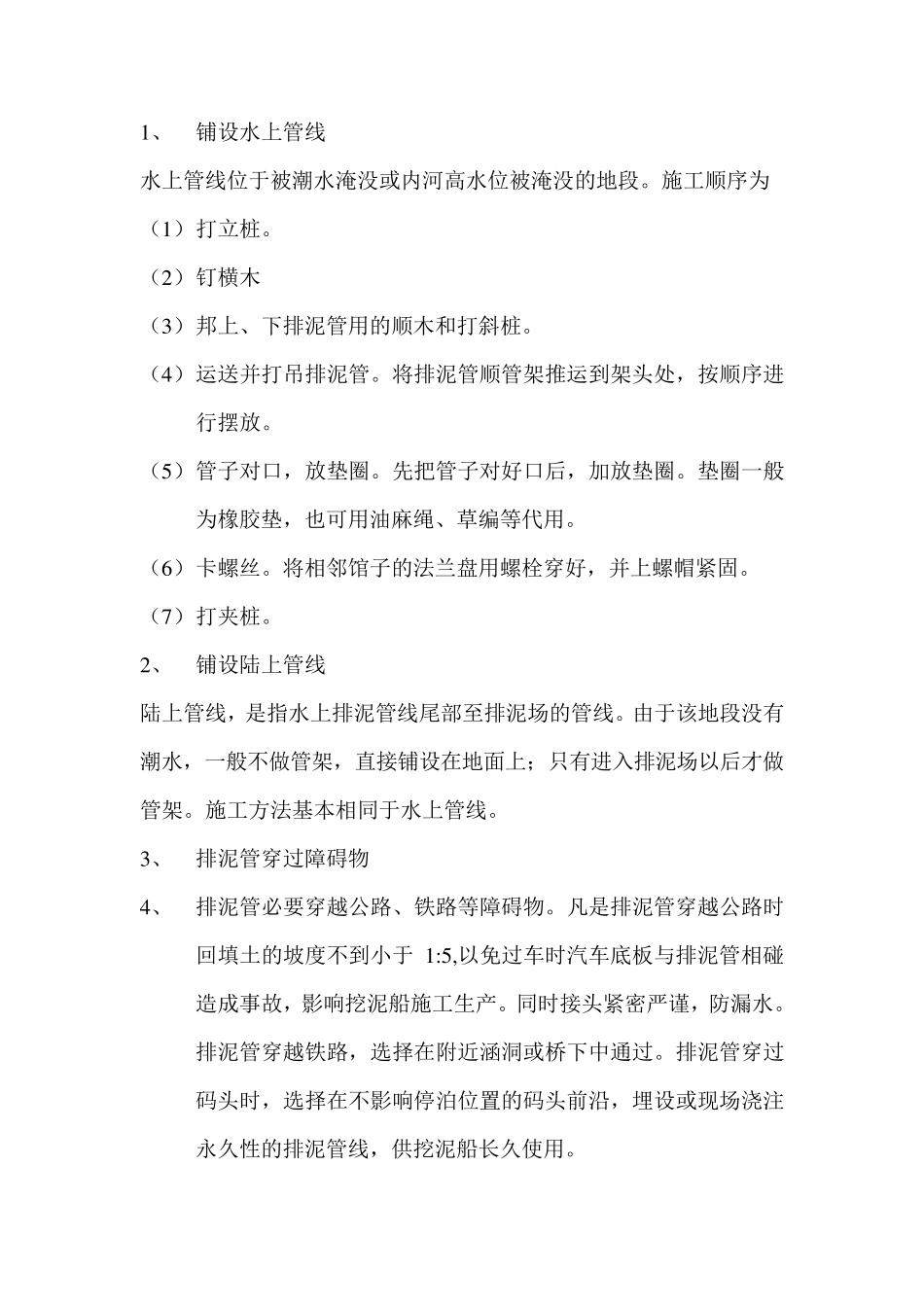

排泥管线布置与架设 排泥管线是绞吸式挖泥船输送泥沙，必不可少的重要辅助设备，由水上管线、陆上岸管以及排泥管架三部分组成。 排泥管线布置的合理性直接影响到挖泥船的生产效率。因此排泥管线布设时须遵循一定的原则。 （1） 根据挖泥船的主机效率、排泥距离、总扬程、排泥场大小、吹填高程、潮差变化以及岸边地形等多方面综合考虑，从而确定排泥管线的位置。 （2） 考虑到吹填过程中总水头损失，应小于挖泥船所产生的总扬程。排泥管布置时力求取值，避免硬弯，以转缓弯为宜。在长度上越短越好、坡度越小越好，并尽量避免通过障碍物。 （3） 排泥口距围堰内坡脚的距离大于 5m ，防止降低功效。 （4） 水上管线的长度做最大程度的减少，同时，水陆排泥管的链接采用柔性接头，以适应水位变化。 （5） 陆上排泥管根据具体情况选择地形平坦 的空 旷 地区 ，尽量不做管架。 （6） 排泥场内的管线架设，根据吹填的土 质 确定。开 挖淤 泥时，一次 性将 架设完 毕 。 （7） 浮 筒 管线铺 设时呈 流 线型 弧 状 ，以减少水头损失。 2、排泥管线架设方法 管线位置选定后 ，进 行 测 量放 线、打 中心 桩 、放 大样 工 作 。然 后分段 施 工 架头、水上管线与陆上管线。 1、 铺设水上管线 水上管线位于被潮水淹没或内河高水位被淹没的地段。施工顺序为 （1） 打立桩。 （2） 钉横木 （3） 邦上、下排泥管用的顺木和打斜桩。 （4） 运送并打吊排泥管。将排泥管顺管架推运到架头处，按顺序进行摆放。 （5） 管子对口，放垫圈。先把管子对好口后，加放垫圈。垫圈一般为橡胶垫，也可用油麻绳、草编等代用。 （6） 卡螺丝。将相邻馆子的法兰盘用螺栓穿好，并上螺帽紧固。 （7） 打夹桩。 2、 铺设陆上管线 陆上管线，是指水上排泥管线尾部至排泥场的管线。由于该地段没有潮水，一般不做管架，直接铺设在地面上；只有进入排泥场以后才做管架。施工方法基本相同于水上管线。 3、 排泥管穿过障碍物 4、 排泥管必要穿越公路、铁路等障碍物。凡是排泥管穿越公路时回填土的坡度不到小于 1:5,以免过车时汽车底板与排泥管相碰造成事故，影响挖泥船施工生产。同时接头紧密严谨，防漏水。排泥管穿越铁路，选 择 在附 近 涵 洞 或桥 下中 通 过。排泥管穿过码 头时，选 择 在不影响停 泊 位置 的码 头前 沿 ，埋 设或现 场浇 注永 久 性 的排泥管线，供 挖泥船...
