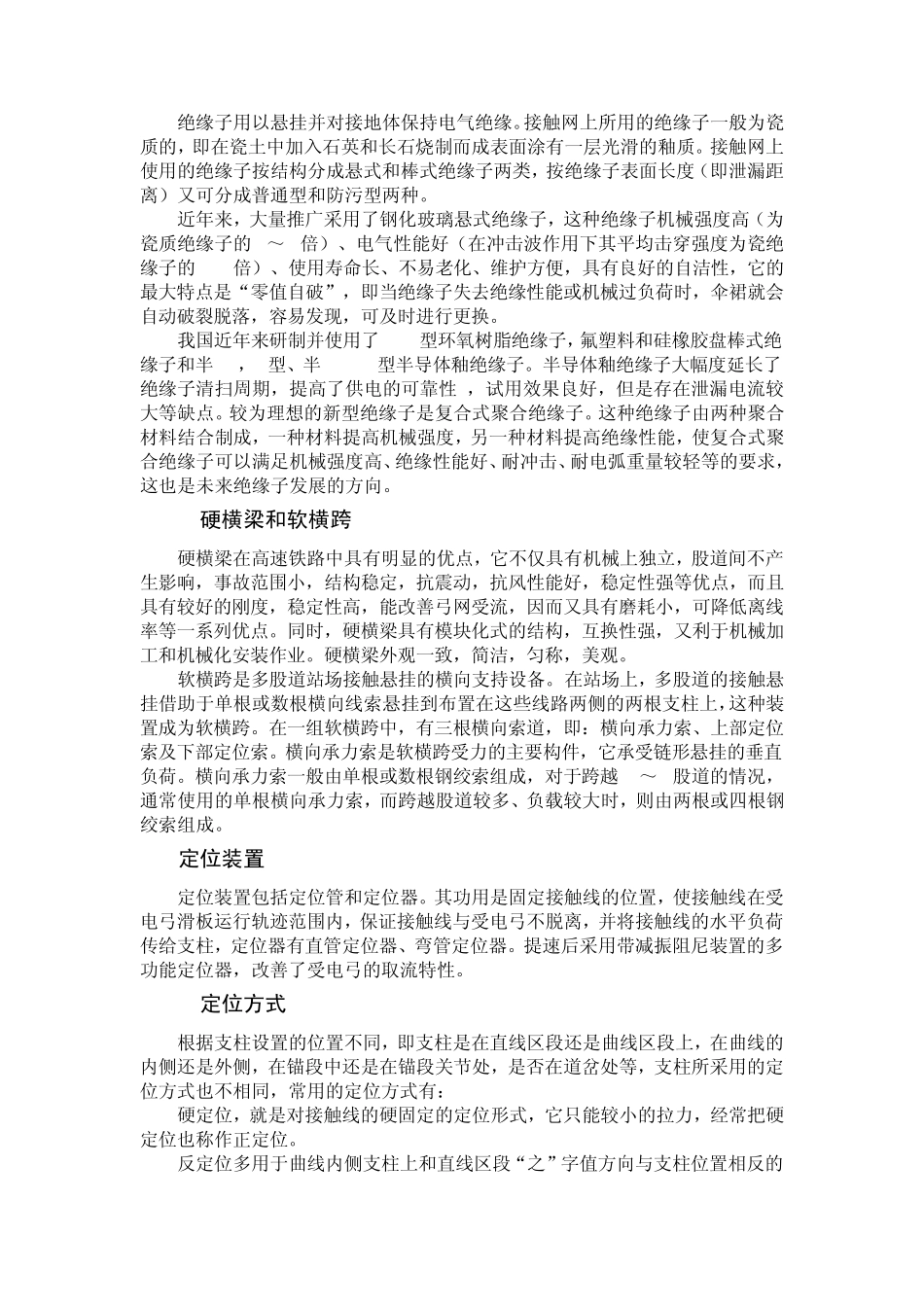

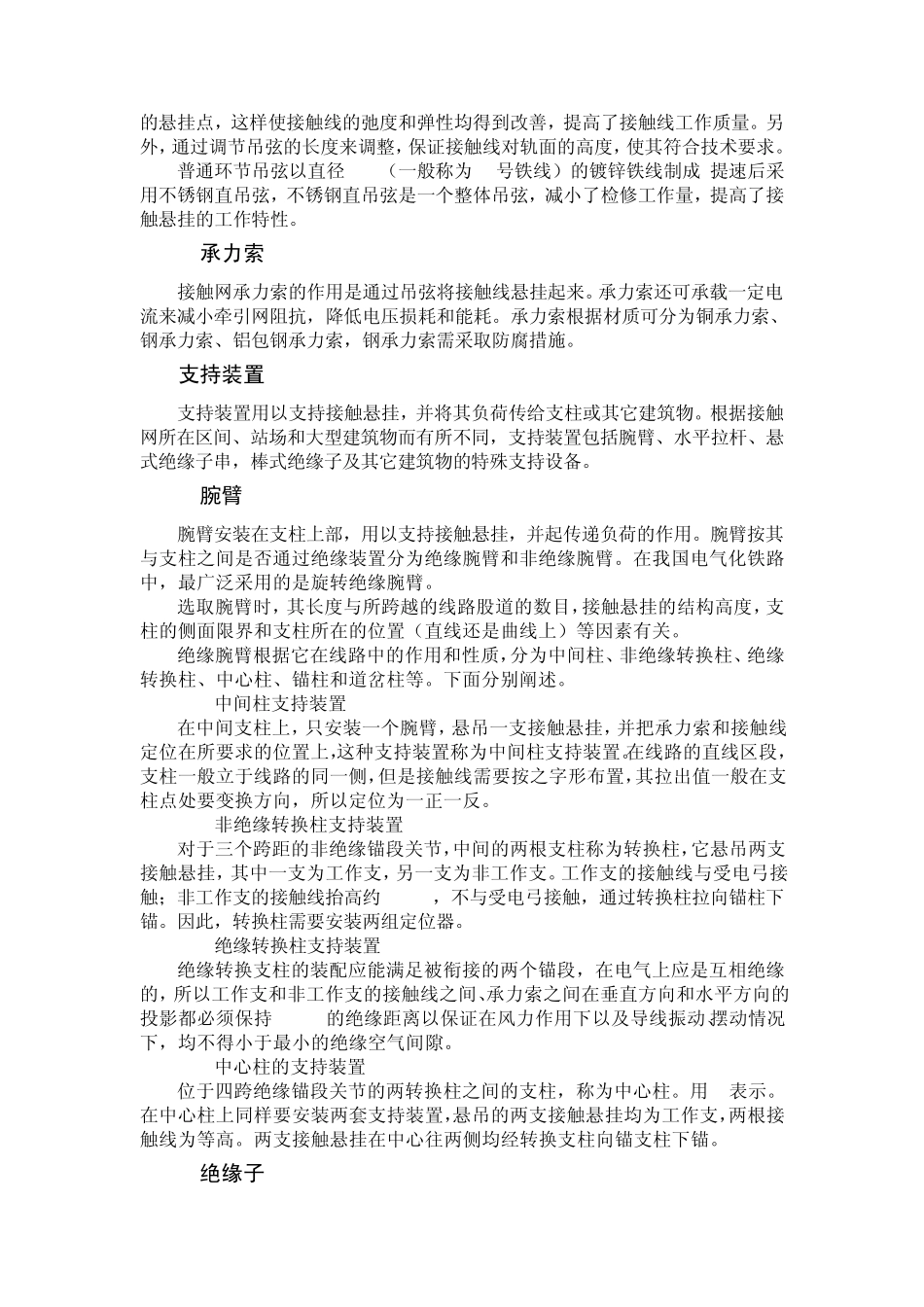

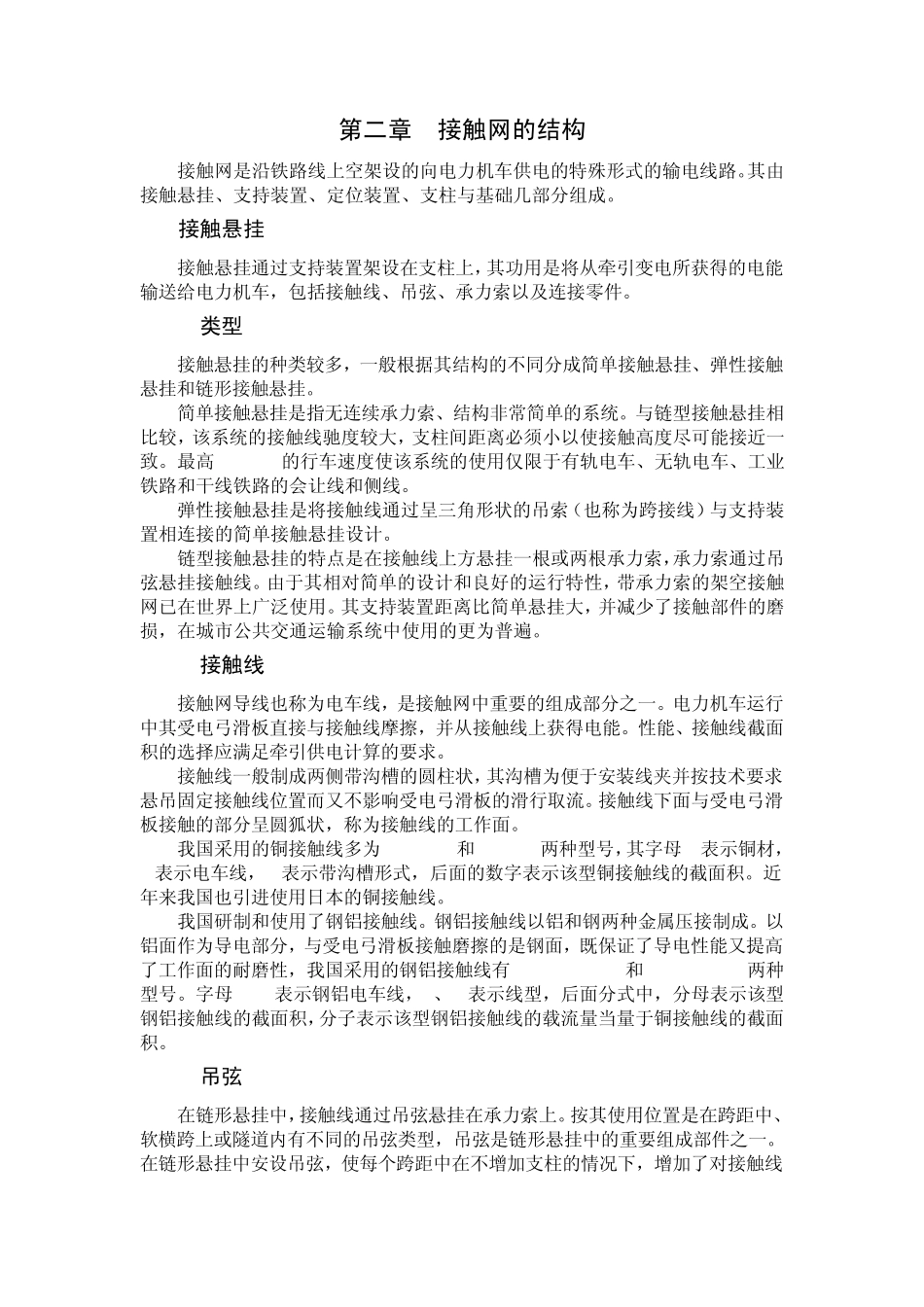

第二章 接触网的结构 接触网是沿铁路线上空架设的向电力机车供电的特殊形式的输电线路。其由接触悬挂、支持装置、定位装置、支柱与基础几部分组成。 2.1接触悬挂 接触悬挂通过支持装置架设在支柱上，其功用是将从牵引变电所获得的电能输送给电力机车，包括接触线、吊弦、承力索以及连接零件。 2.1.1类型 接触悬挂的种类较多，一般根据其结构的不同分成简单接触悬挂、弹性接触悬挂和链形接触悬挂。 简单接触悬挂是指无连续承力索、结构非常简单的系统。与链型接触悬挂相比较，该系统的接触线驰度较大，支柱间距离必须小以使接触高度尽可能接近一致。最高 80km/h的行车速度使该系统的使用仅限于有轨电车、无轨电车、工业铁路和干线铁路的会让线和侧线。 弹性接触悬挂是将接触线通过呈三角形状的吊索（也称为跨接线）与支持装置相连接的简单接触悬挂设计。 链型接触悬挂的特点是在接触线上方悬挂一根或两根承力索，承力索通过吊弦悬挂接触线。由于其相对简单的设计和良好的运行特性，带承力索的架空接触网已在世界上广泛使用。其支持装置距离比简单悬挂大，并减少了接触部件的磨损，在城市公共交通运输系统中使用的更为普遍。 2.1.2接触线 接触网导线也称为电车线，是接触网中重要的组成部分之一。电力机车运行中其受电弓滑板直接与接触线摩擦，并从接触线上获得电能。性能、接触线截面积的选择应满足牵引供电计算的要求。 接触线一般制成两侧带沟槽的圆柱状，其沟槽为便于安装线夹并按技术要求悬吊固定接触线位置而又不影响受电弓滑板的滑行取流。接触线下面与受电弓滑板接触的部分呈圆狐状，称为接触线的工作面。 我国采用的铜接触线多为 TCG-110和 TCG-85两种型号，其字母 T表示铜材，C表示电车线，G表示带沟槽形式，后面的数字表示该型铜接触线的截面积。近年来我国也引进使用日本的铜接触线。 我国研制和使用了钢铝接触线。钢铝接触线以铝和钢两种金属压接制成。以铝面作为导电部分，与受电弓滑板接触磨擦的是钢面，既保证了导电性能又提高了工作面的耐磨性，我国采用的钢铝接触线有 GLCA100/215和 GLCB80/173两种型号。字母 GLC表示钢铝电车线，A、B表示线型，后面分式中，分母表示该型钢铝接触线的截面积，分子表示该型钢铝接触线的载流量当量于铜接触线的截面积。 2.1.3吊弦 在链形悬挂中，接触线通过吊弦悬挂在承力索上。按其使用位置是在跨距中、软横跨上或隧道内有不同的吊弦类型，吊弦是链形悬挂中的重要组成部件...
