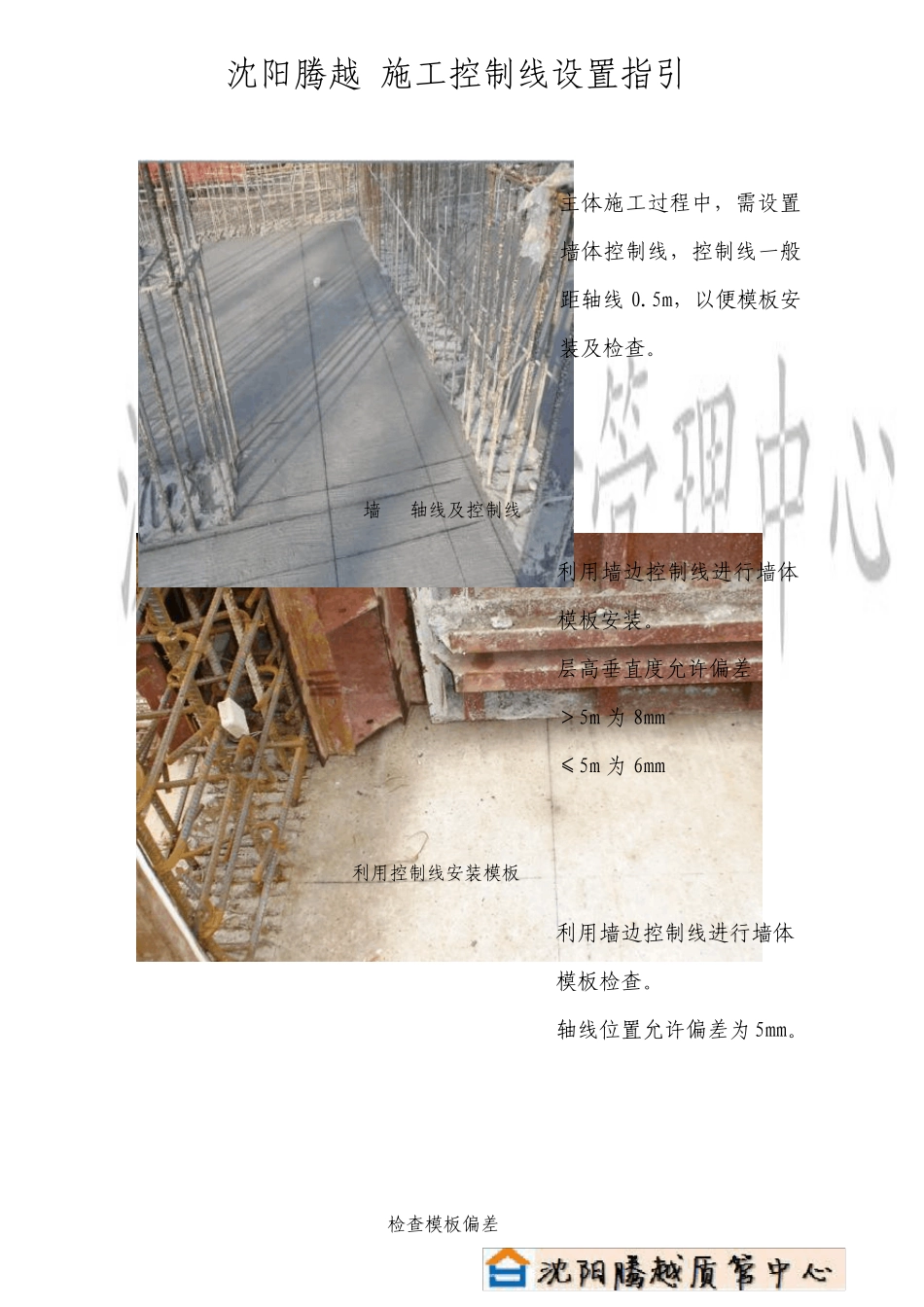

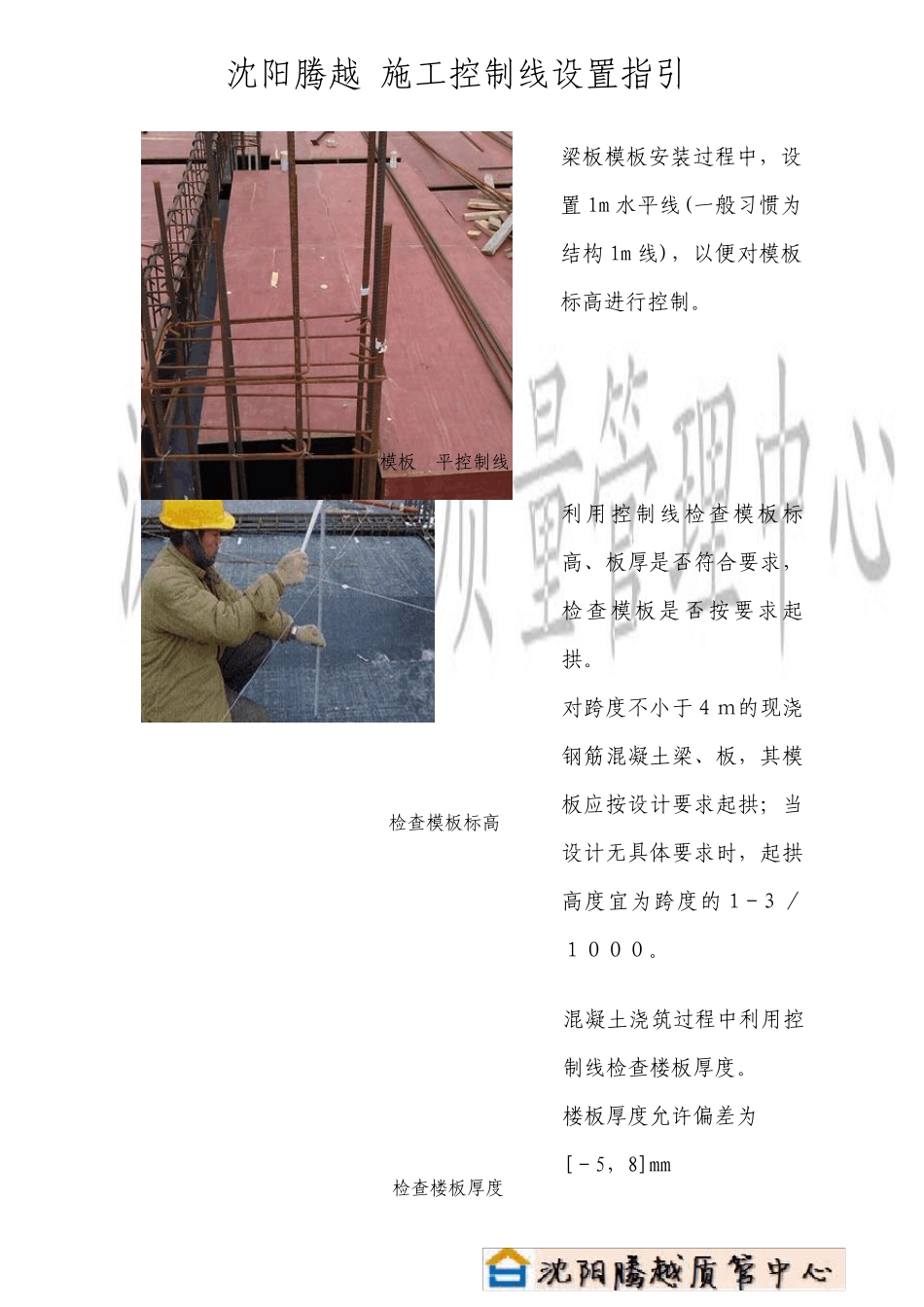

沈阳腾越施工控制线设置指引1碧桂园集团近期下发了质量控制文件《在建项目控制线设置指引》。施工控制线是影响施工质量的重要环节，不但为质量控制提供了重要的技术保证，而且为质量检查等工作提供方法和手段。为加强现场质量控制，减少尺寸偏差，质量管理中心现对集团控制线指引做补充细化，具体如下：一、基础及混凝土结构 施工阶段基础施工过程中，基础挖土及垫层施工应设置控制线（可挂白线）；混凝土结构施工阶段需设置墙、柱控制线、模板抄平线、建筑1m线、外墙大角线、有条件可以在支模过程中在模板上二次放线等。基础挖土放坡施工应采用挂线方式，控制基础尺寸。后期浇筑垫层过程中同样需挂线控制。基础施工过程中，在剪力墙暗柱端部及转角部位用红油漆标识剪力墙暗柱部位，以便后期剪力墙暗柱插筋施工，避免钢筋偏位。墙柱定位控制线挂线控制基础尺寸沈阳腾越施工控制线设置指引2利用控制线安装模板墙、柱轴线及控制线主体施工过程中，需设置墙体控制线，控制线一般距轴线0.5m，以便模板安装及检查。利用墙边控制线进行墙体模板安装。层高垂直度允许偏差＞5m 为 8mm≤5m 为 6mm利用墙边控制线进行墙体模板检查。轴线位置允许偏差为 5mm。检查模板偏差沈阳腾越施工控制线设置指引3检查楼板厚度检查模板标高模板抄平控制线梁板模板安装过程中，设置1m 水平线(一般习惯为结构1m 线)，以便对模板标高进行控制。利用控制线检查模板标高、板厚是否符合要求，检查模板是否按要求起拱。对跨度不小于４ｍ的现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起拱高度宜为跨度的１-３／１０００。混凝土浇筑过程中利用控制线检查楼板厚度。楼板厚度允许偏差为[－5，8]mm沈阳腾越施工控制线设置指引4外墙大角控制线建筑1m 线模板二次放线建议模板二次放线，复核模板轴线位置，控制轴线偏差。打砼过程中，应有木工及钢筋工看模；施打完毕，应及时重新校模，保证施工质量。建筑1m 线，作为控制窗台、洞口高度依据。每层在楼角处均应设置外墙大角控制线，墙角与下一层墙角在同一直线上。层层传递，从而保证建筑物大角的垂直度。垂直度全高允许偏差为H/1000 且≤30mm（H 为全高）沈阳腾越施工控制线设置指引5二、砌体阶段砌体阶段需设置墙体、洞口控制线、室内规方线；砌筑过程中需挂立线和水平线、建筑 1m线、窗口控制线等。砌筑立线及平线规方线墙体控制线砌筑前需放墙体控制线及门口控制线。砌筑时墙身两边用立线控制...
