提高焦炭质量的途径

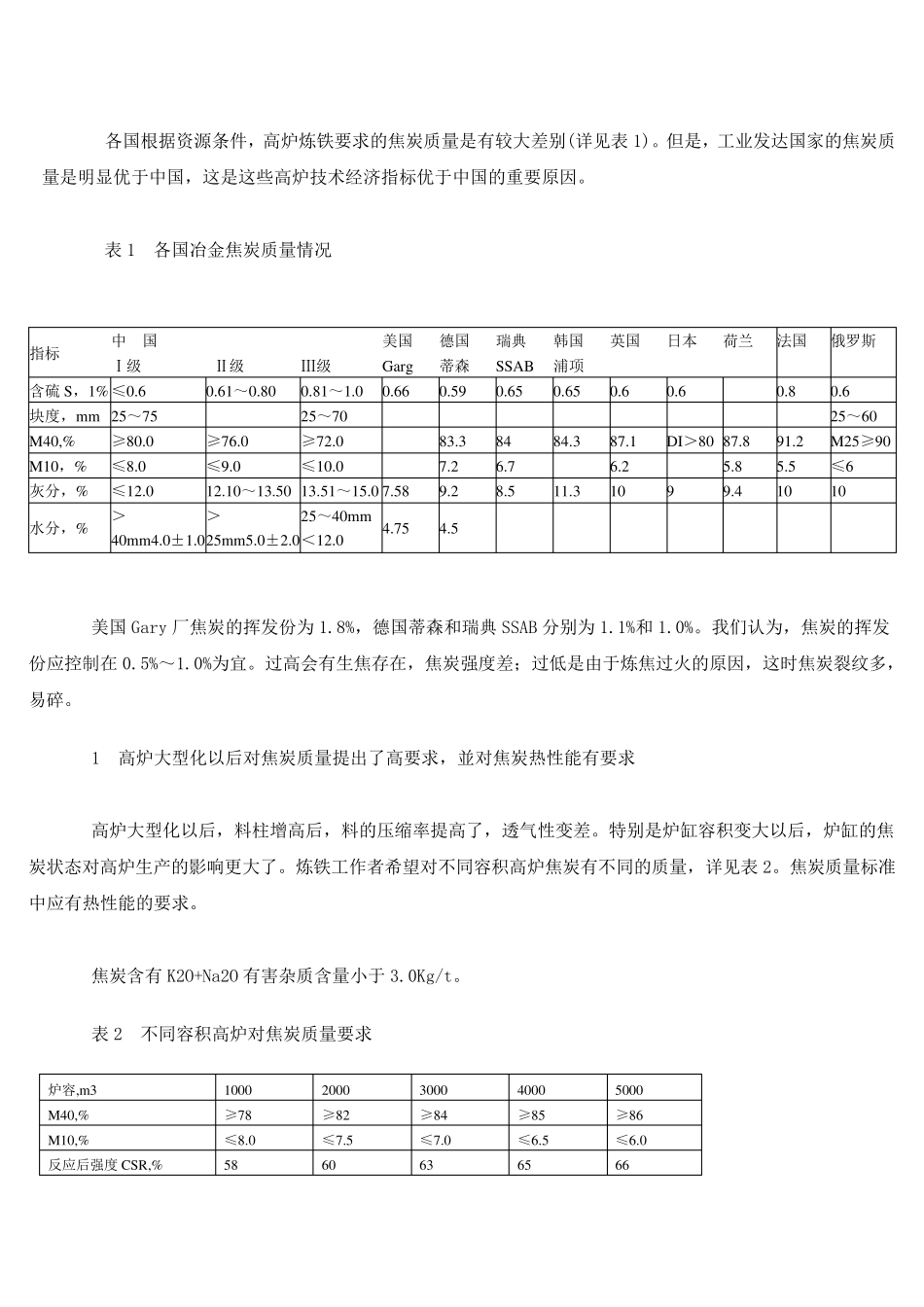

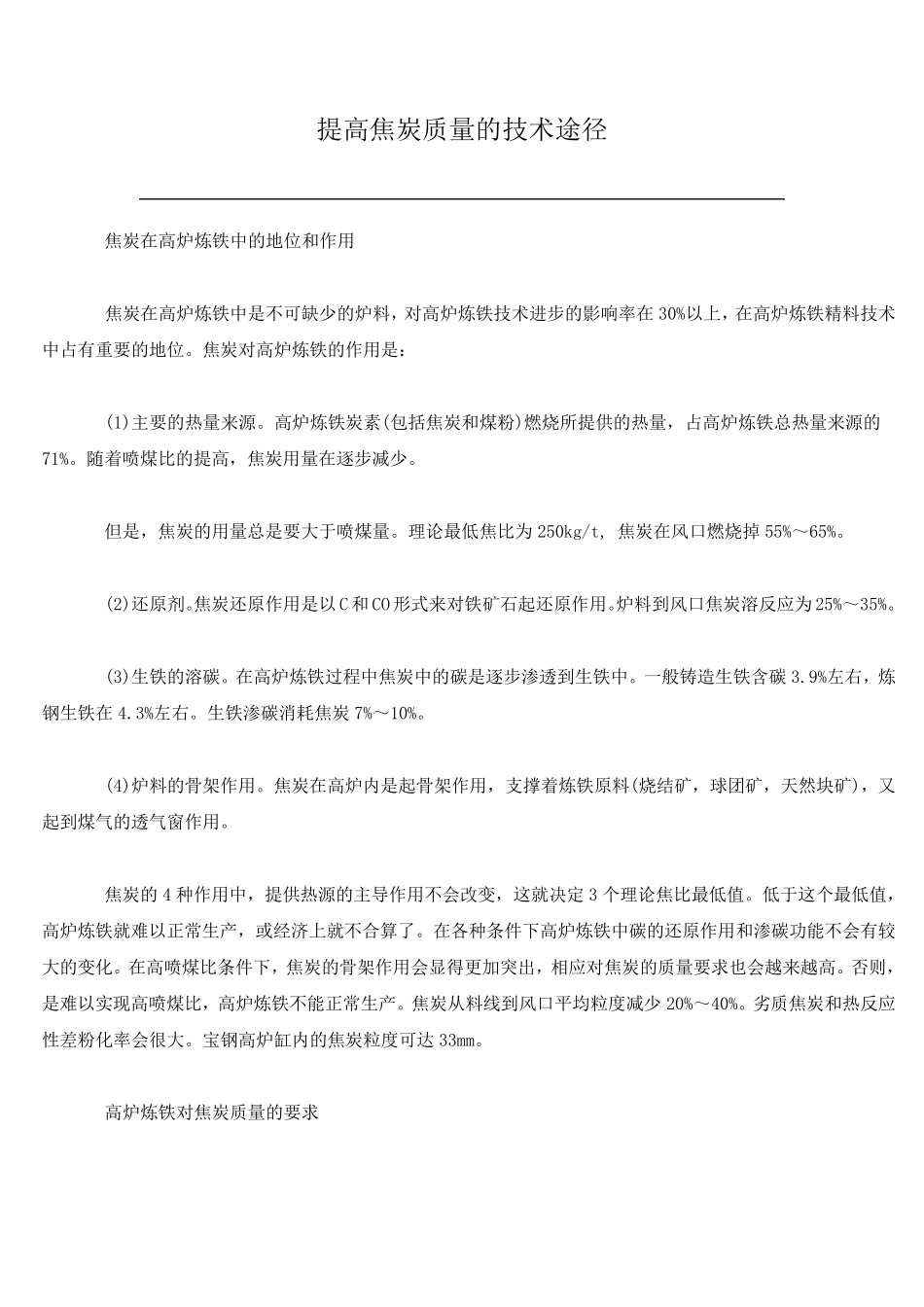

提高焦炭质量的技术途径 焦炭在高炉炼铁中的地位和作用 焦炭在高炉炼铁中是不可缺少的炉料，对高炉炼铁技术进步的影响率在30%以上，在高炉炼铁精料技术中占有重要的地位。焦炭对高炉炼铁的作用是： (1)主要的热量来源。高炉炼铁炭素(包括焦炭和煤粉)燃烧所提供的热量，占高炉炼铁总热量来源的71%。随着喷煤比的提高，焦炭用量在逐步减少。 但是，焦炭的用量总是要大于喷煤量。理论最低焦比为 250kg/t, 焦炭在风口燃烧掉 55%～65%。 (2)还原剂。焦炭还原作用是以C 和CO 形式来对铁矿石起还原作用。炉料到风口焦炭溶反应为 25%～35%。 (3)生铁的溶碳。在高炉炼铁过程中焦炭中的碳是逐步渗透到生铁中。一般铸造生铁含碳 3.9%左右，炼钢生铁在4.3%左右。生铁渗碳消耗焦炭7%～10%。 (4)炉料的骨架作用。焦炭在高炉内是起骨架作用，支撑着炼铁原料(烧结矿，球团矿，天然块矿)，又起到煤气的透气窗作用。 焦炭的4 种作用中，提供热源的主导作用不会改变，这就决定 3 个理论焦比最低值。低于这个最低值，高炉炼铁就难以正常生产，或经济上就不合算了。在各种条件下高炉炼铁中碳的还原作用和渗碳功能不会有较大的变化。在高喷煤比条件下，焦炭的骨架作用会显得更加突出，相应对焦炭的质量要求也会越来越高。否则，是难以实现高喷煤比，高炉炼铁不能正常生产。焦炭从 料线 到风口平 均 粒 度 减少20%～40%。劣 质焦炭和热反应性 差 粉化率会很 大。宝 钢高炉缸 内的焦炭粒 度 可达 33mm。 高炉炼铁对焦炭质量的要求 各国根据资源条件，高炉炼铁要求的焦炭质量是有较大差别(详见表1)。但是，工业发达国家的焦炭质量是明显优于中国，这是这些高炉技术经济指标优于中国的重要原因。 表1 各国冶金焦炭质量情况 指标 中 国 美国 德国 瑞典 韩国 英国 日本 荷兰 法国 俄罗斯 Ⅰ级 Ⅱ级 Ⅲ级 Garg 蒂森 SSAB 浦项 含硫S，1% ≤0.6 0.61～0.80 0.81～1.0 0.66 0.59 0.65 0.65 0.6 0.6 0.8 0.6 块度，mm 25～75 25～70 25～60 M40,% ≥80.0 ≥76.0 ≥72.0 83.3 84 84.3 87.1 DI＞80 87.8 91.2 M25≥90 M10，% ≤8.0 ≤9.0 ≤10.0 7.2 6.7 6.2 5.8 5.5 ≤6 灰分，% ≤12.0 12.10～13.50 13.51～15.0 7.58 9.2 8.5 11.3 10 9 9.4 10 10 水分，% ＞40mm4.0±1.0 ＞25mm5.0±2.0 25～40mm＜12.0 4.75 4.5 美国Gary 厂焦炭的挥发份为 1.8%，德国蒂森...
