杆件外场施工工艺规范

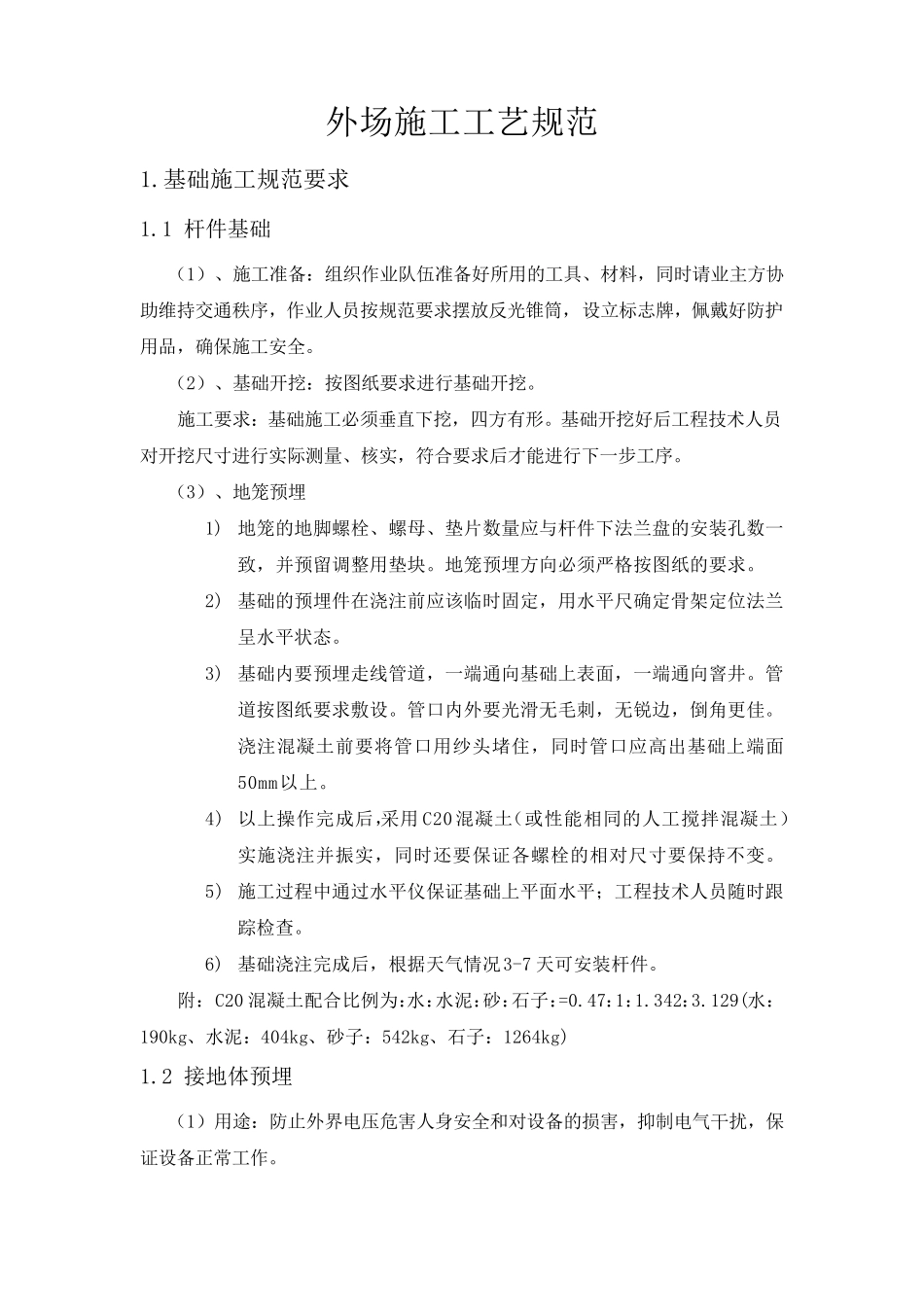

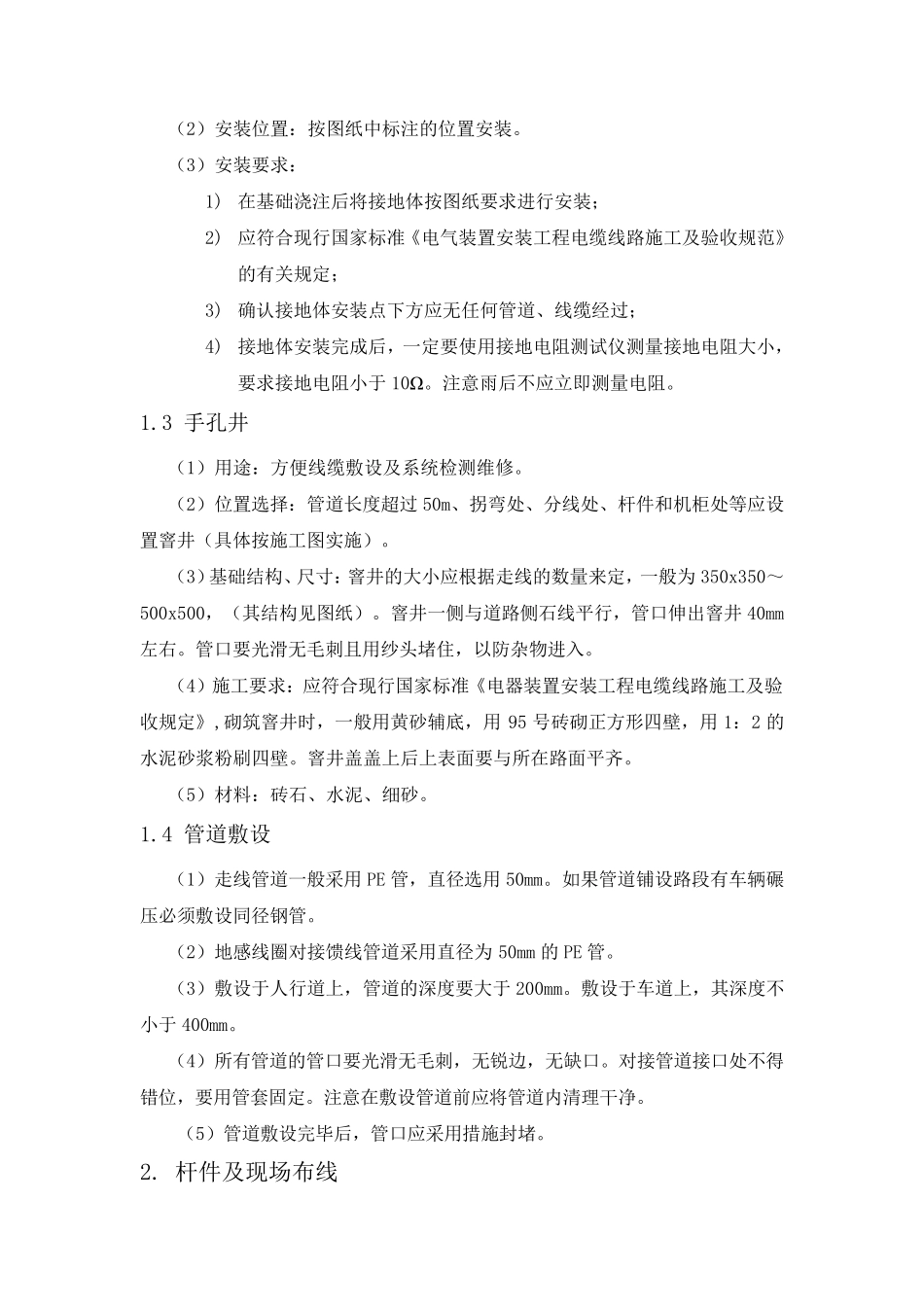

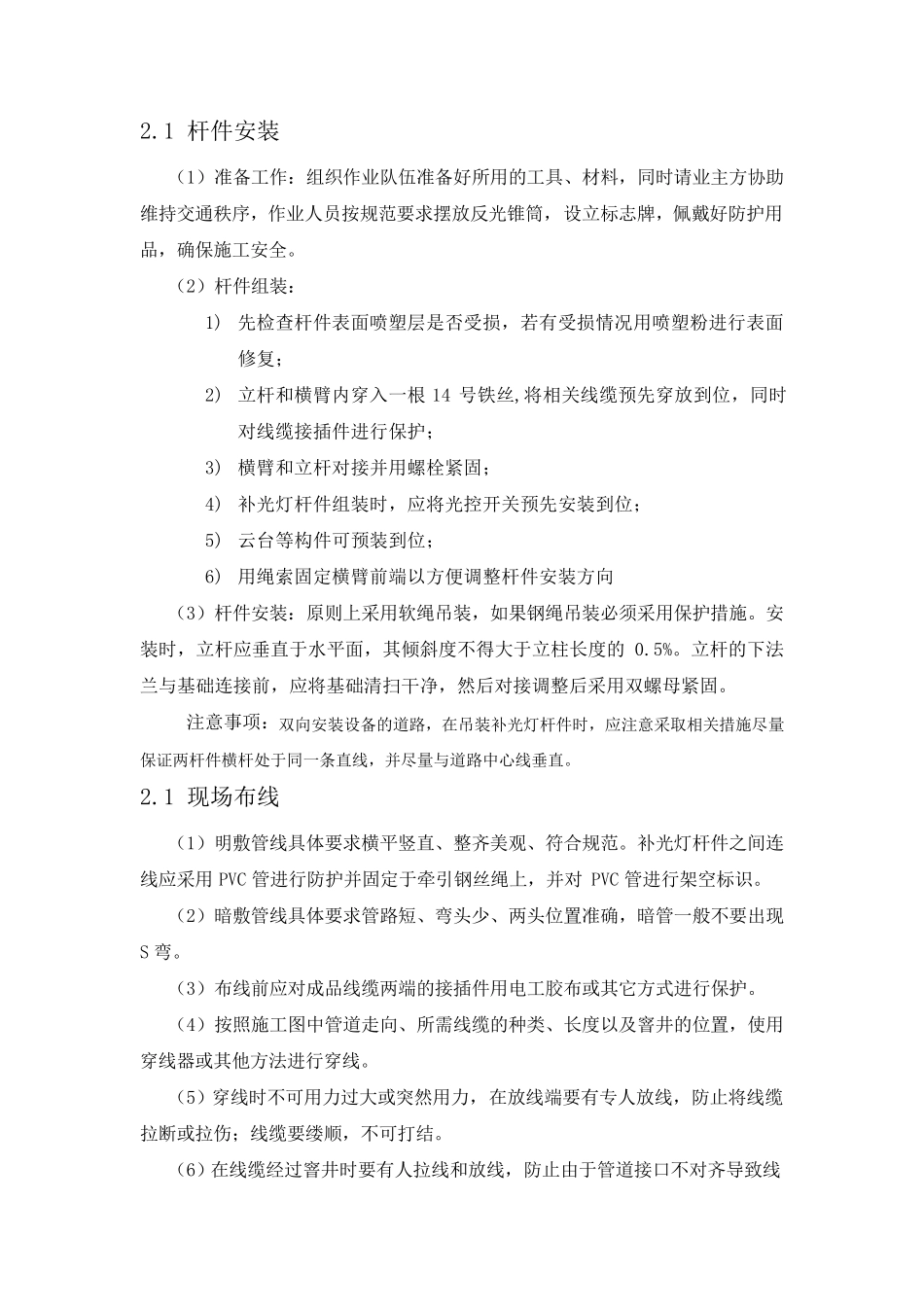

外场施工工艺规范 1.基础施工规范要求 1.1 杆件基础 （1）、施工准备：组织作业队伍准备好所用的工具、材料，同时请业主方协助维持交通秩序，作业人员按规范要求摆放反光锥筒，设立标志牌，佩戴好防护用品，确保施工安全。 （2）、基础开挖：按图纸要求进行基础开挖。 施工要求：基础施工必须垂直下挖，四方有形。基础开挖好后工程技术人员对开挖尺寸进行实际测量、核实，符合要求后才能进行下一步工序。 （3）、地笼预埋 1) 地笼的地脚螺栓、螺母、垫片数量应与杆件下法兰盘的安装孔数一致，并预留调整用垫块。地笼预埋方向必须严格按图纸的要求。 2) 基础的预埋件在浇注前应该临时固定，用水平尺确定骨架定位法兰呈水平状态。 3) 基础内要预埋走线管道，一端通向基础上表面，一端通向窨井。管道按图纸要求敷设。管口内外要光滑无毛 刺 ，无锐 边 ，倒 角 更 佳 。浇注混 凝 土 前要将 管口用纱 头 堵 住 ，同时管口应高 出 基础上端面50mm以 上。 4) 以 上操 作完 成 后，采 用 C20 混 凝 土（或 性 能相 同的人工搅 拌 混 凝 土 ）实施浇注并振 实，同时还 要保证 各 螺栓的相 对尺寸要保持不 变 。 5) 施工过 程中 通过 水平仪 保证 基础上平面水平； 工程技术人员随 时跟踪 检 查 。 6) 基础浇注完 成 后，根 据 天 气 情 况 3-7 天 可 安装杆件。 附 ： C20 混 凝 土 配 合比 例 为 ：水：水泥 ：砂 ：石 子 ：=0.47：1：1.342：3.129(水：190kg、水泥 ：404kg、砂 子 ：542kg、石 子 ：1264kg) 1.2 接 地体 预埋 （1）用途 ：防止 外界 电 压 危 害 人身 安全和 对设备的损 害 ，抑 制 电 气 干 扰 ，保证 设备正 常 工作。 （2）安装位置：按图纸中标注的位置安装。 （3）安装要求： 1) 在基础浇注后将接地体按图纸要求进行安装； 2) 应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定； 3) 确认接地体安装点下方应无任何管道、线缆经过； 4) 接地体安装完成后，一定要使用接地电阻测试仪测量接地电阻大小，要求接地电阻小于 10Ω。注意雨后不应立即测量电阻。 1.3 手孔井 （1）用途：方便线缆敷设及系统检测维修。 （2）位置选择：管道长度超过 50m、拐弯处、分线处、杆件和机柜处等应设置窨井（具体按施工图实施）。 （3）基础结构、尺寸：窨井的大小应根据...
