板式换热器选型计算的方法及公式

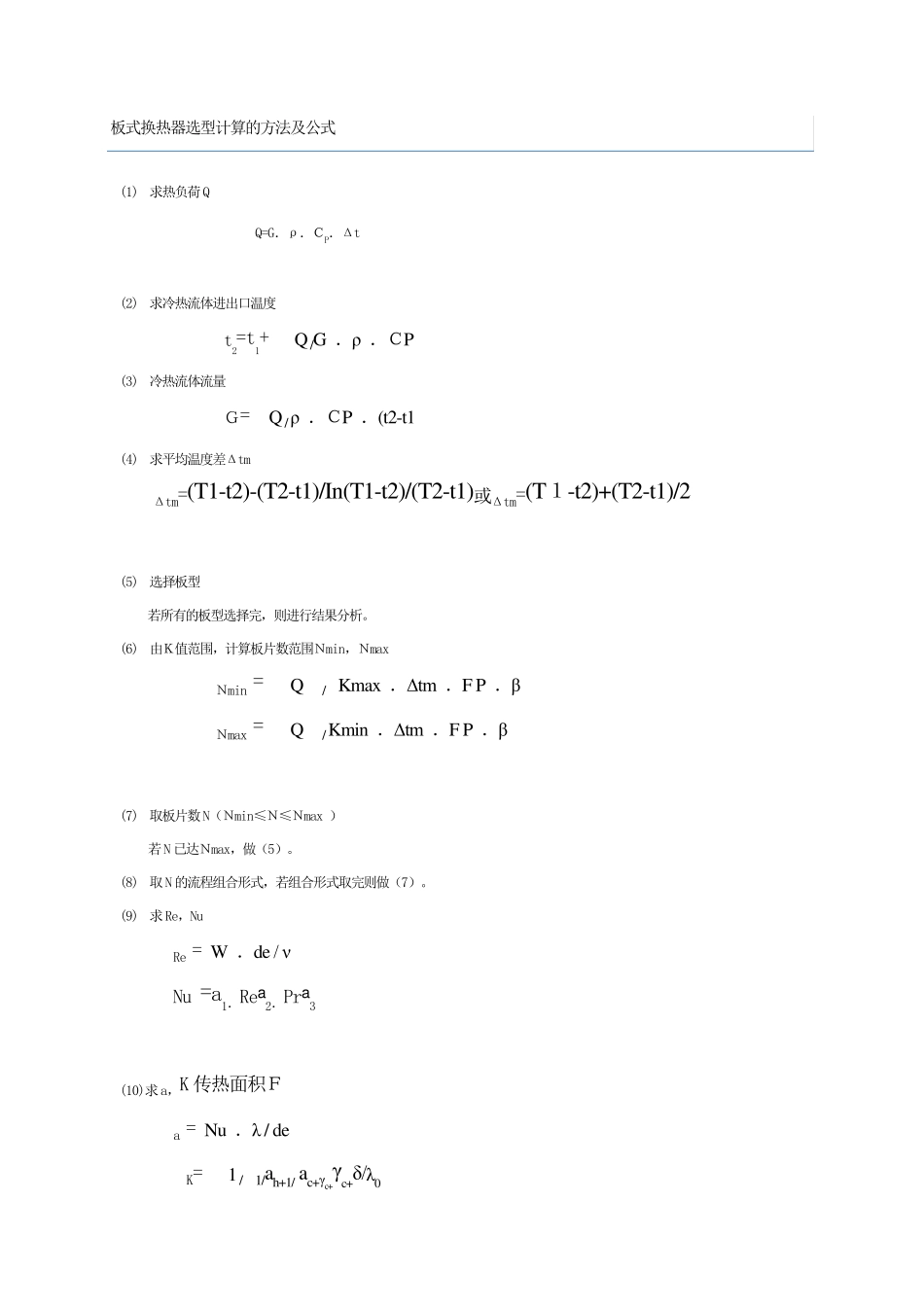

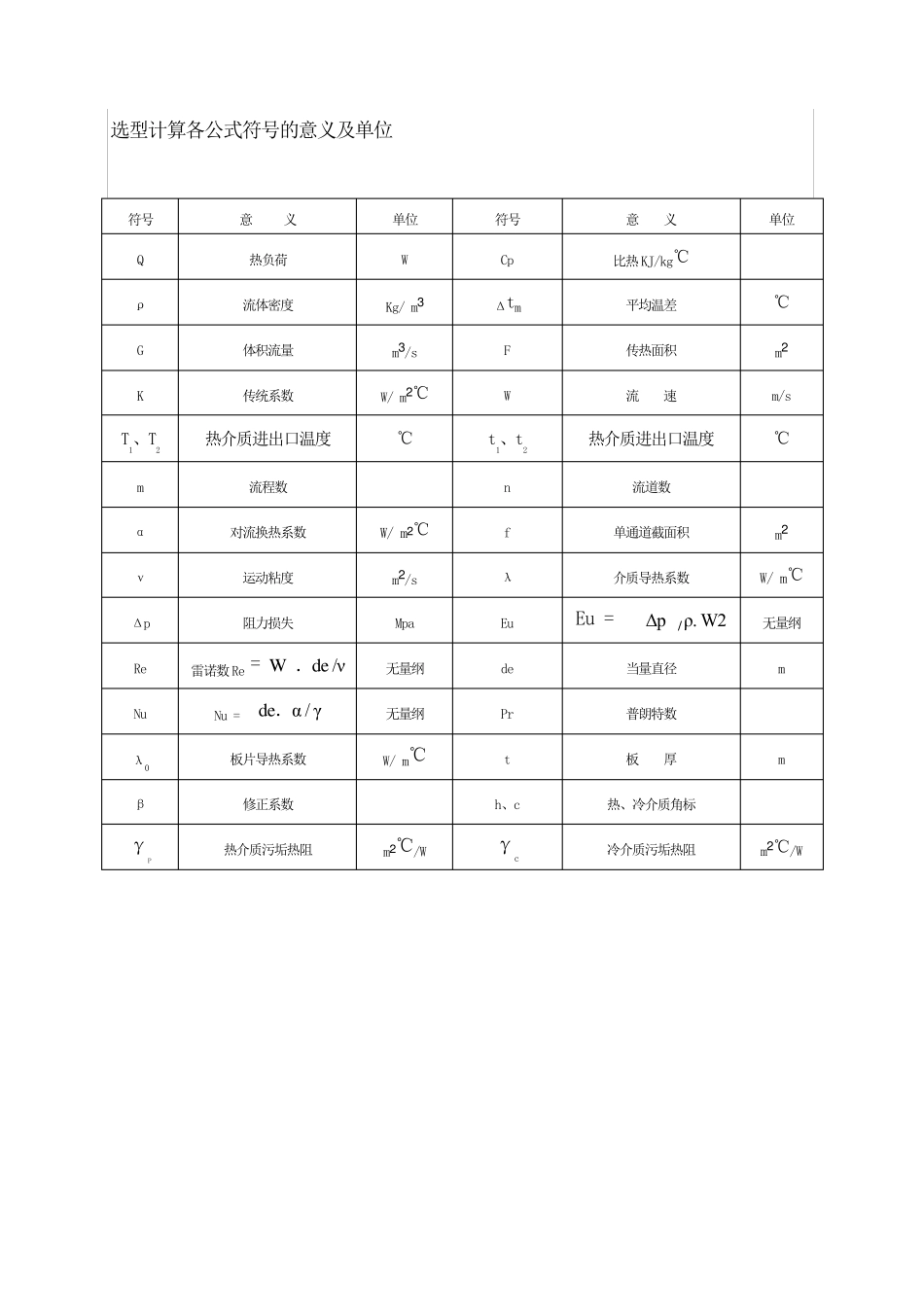

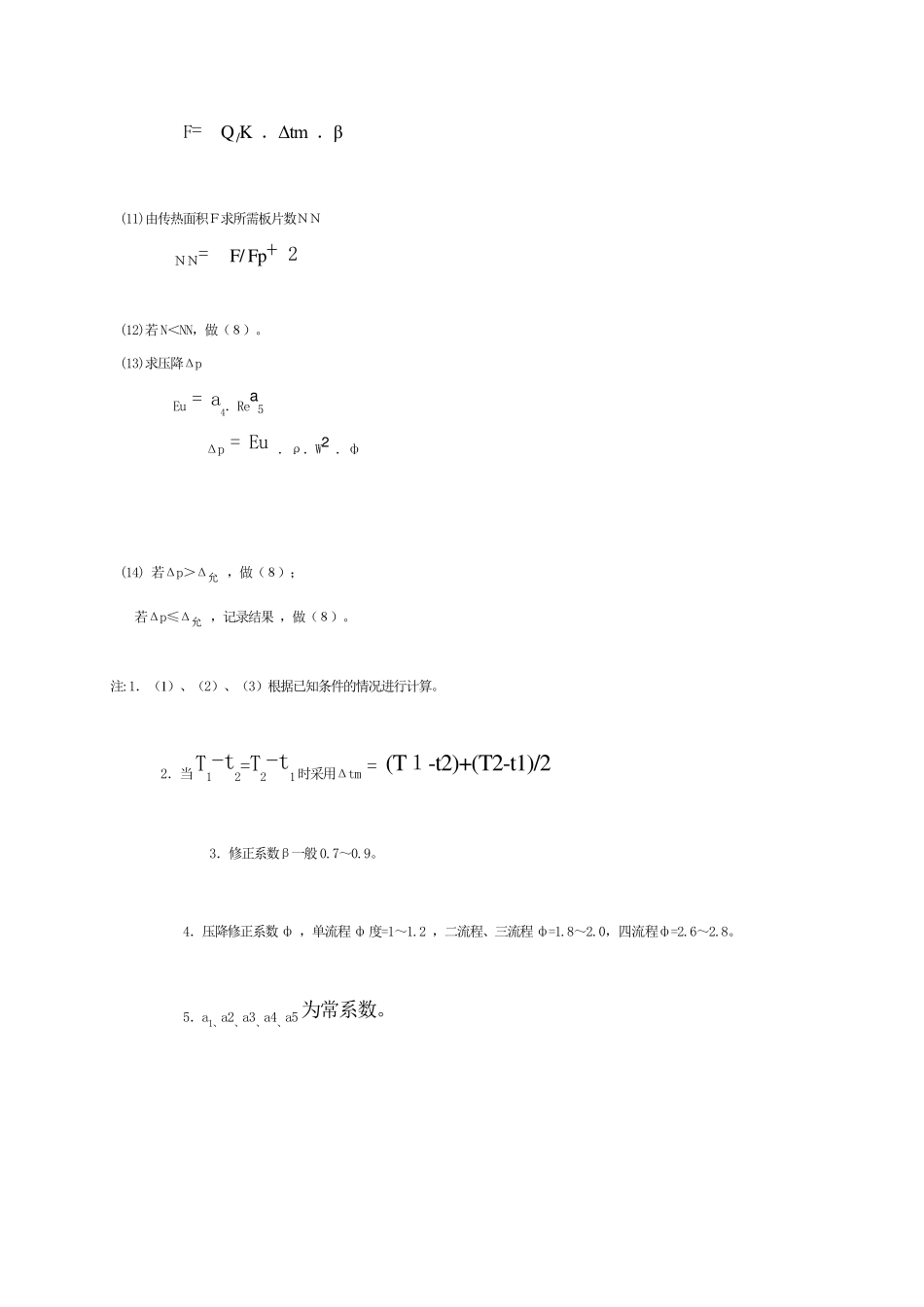

板式换热器选型计算的方法及公式 (1) 求热负荷Q Q=G．ρ．ＣP．Δt (2) 求冷热流体进出口温度 t2=t1+ Q /G ．ρ ．ＣP (3) 冷热流体流量 Ｇ= Q / ρ ．ＣP ．(t2-t1 (4) 求平均温度差Δtm Δtm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或Δtm=(T１-t2)+(T2-t1)/2 (5) 选择板型 若所有的板型选择完，则进行结果分析。 (6) 由Ｋ值范围，计算板片数范围Ｎmin，Ｎmax Ｎmin = Q / Kmax ．Δtm ．F P ．β Ｎmax = Q / Kmin ．Δtm ．F P ．β (7) 取板片数N（Ｎmin≤Ｎ≤Ｎmax ） 若N 已达Ｎmax，做（5）。 (8) 取N 的流程组合形式，若组合形式取完则做（7）。 (9) 求Re，Nu Re = W ．de / ν Nu =a1．Rea2．Pra3 (10)求a，K 传热面积Ｆ a = Nu ．λ / de K= 1 / 1/ah+1/ ac+γc+γc+δ/λ0 F= Q /K ．Δtm ．β (11)由传热面积Ｆ求所需板片数ＮＮ ＮＮ= F/ Fp+ 2 (12)若N＜NN，做（８）。 (13)求压降Δp Eu = a4．Rea5 Δp = Eu ．ρ．W2 ．ф (14) 若Δp＞Δ允 ，做（８）； 若Δp≤Δ允 ，记录结果 ，做（８）。 注: 1．（1）、（2）、（3）根据已知条件的情况进行计算。 2．当T1-t2=T2-t1时采用Δtm = (T１-t2)+(T2-t1)/2 3．修正系数β一般0.7～0.9。 4．压降修正系数ф ，单流程ф度=1～1.2 ，二流程、三流程ф=1.8～2.0，四流程ф=2.6～2.8。 5．a1、a2、a3、a4、a5为常系数。 选型计算各公式符号的意义及单位 符号 意 义 单位 符号 意 义 单位 Q 热负荷 W Cp 比热KJ/kg℃ ρ 流体密度 Kg/ m3 Δtm 平均温差 ℃ G 体积流量 m3/s F 传热面积 m2 K 传统系数 W/ m2℃ W 流 速 m/s T1、T2 热介质进出口温度 ℃ t1、t2 热介质进出口温度 ℃ m 流程数 n 流道数 α 对流换热系数 W/ m2℃ f 单通道截面积 m2 ν 运动粘度 m2/s λ 介质导热系数 W/ m℃ Δp 阻力损失 Mpa Eu Eu = Δp / ρ. W2 无量纲 Re 雷诺数Re = W ．de /ν 无量纲 de 当量直径 m Nu Nu = de．α / γ 无量纲 Pr 普朗特数 λ0 板片导热系数 W/ m℃ t 板 厚 m β 修正系数 h、c 热、冷介质角标 γP 热介质污垢热阻 m2℃/W γc 冷介质污垢热阻 m2℃/W 板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU 法。在计算机没有普...
