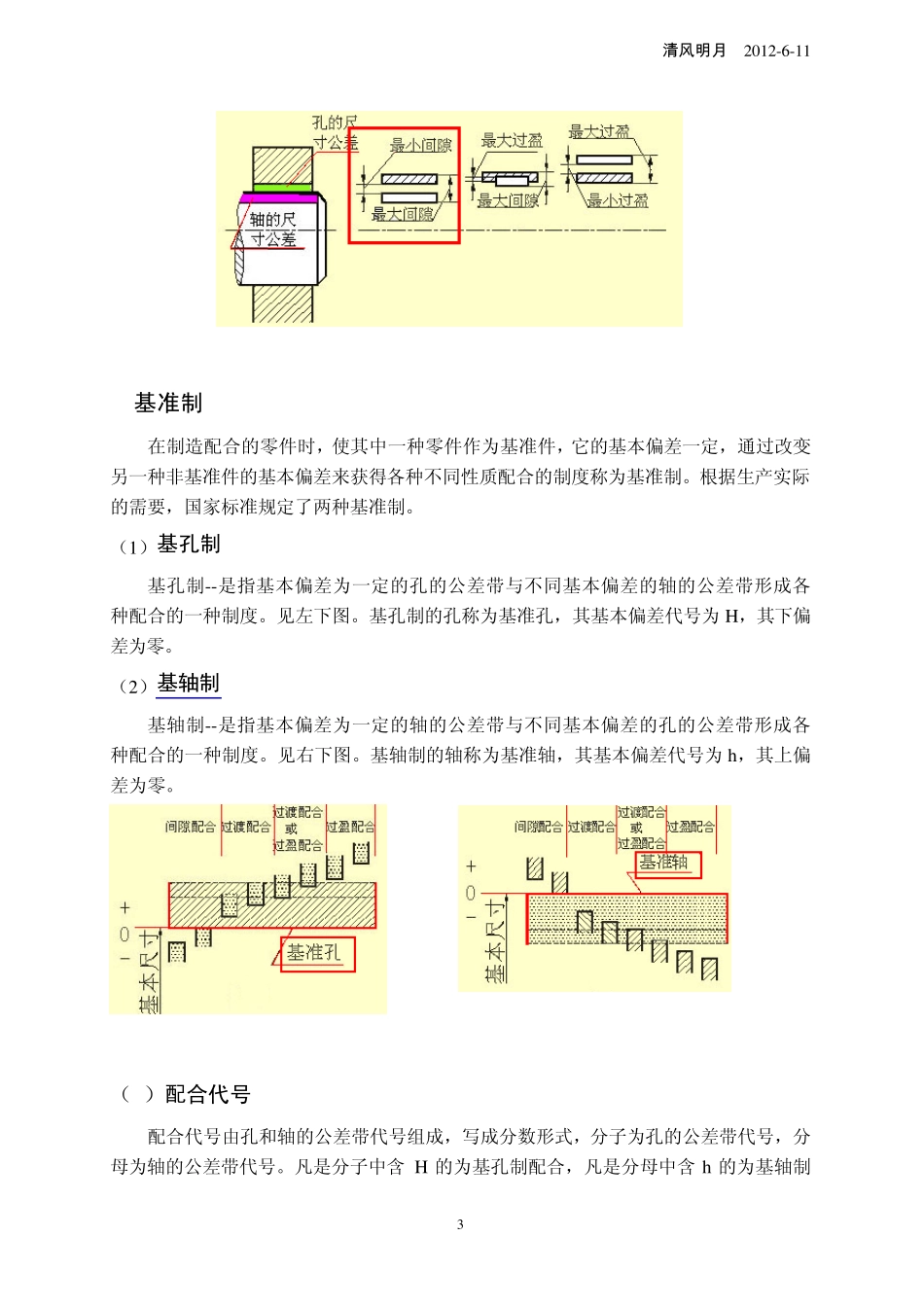

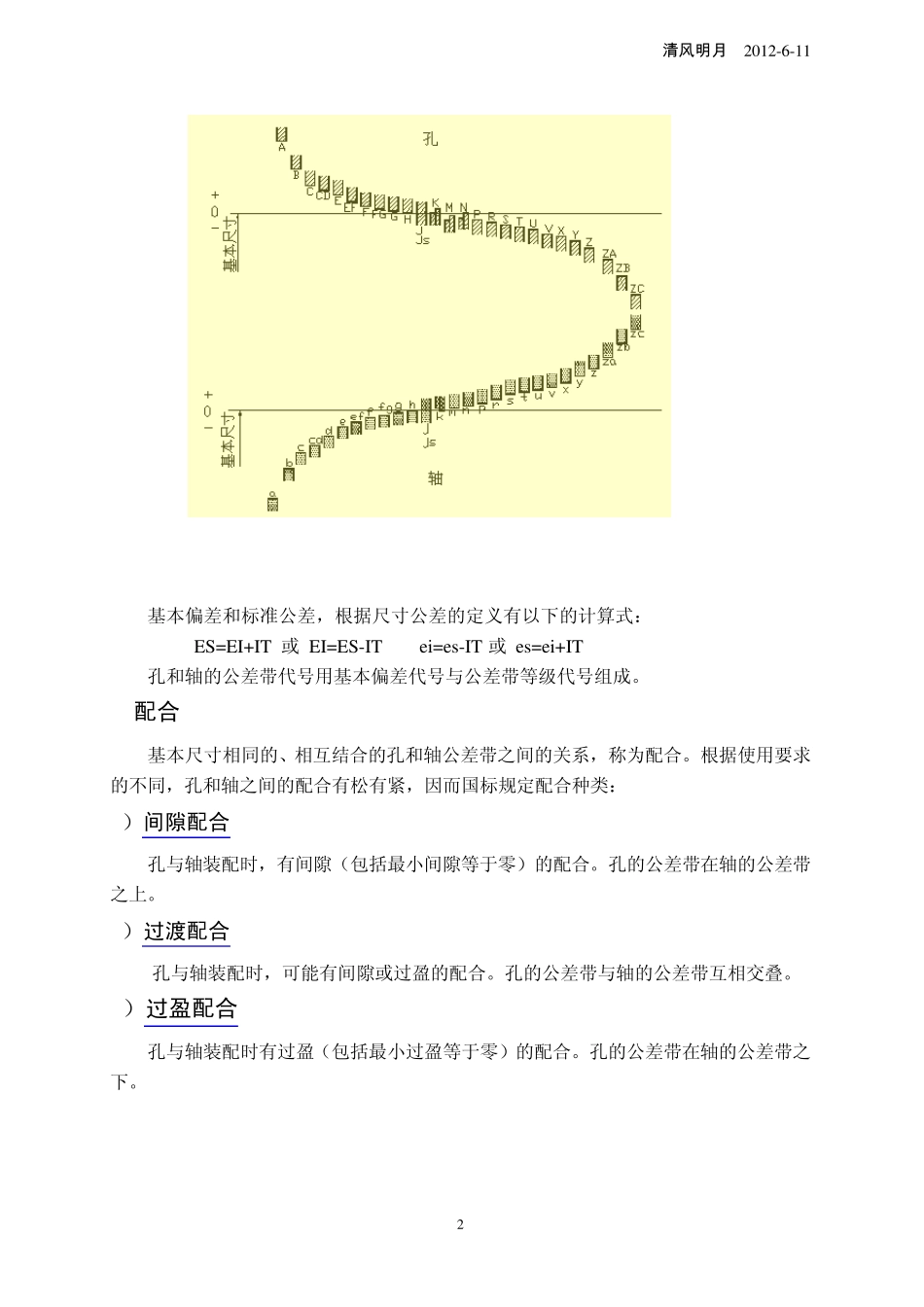

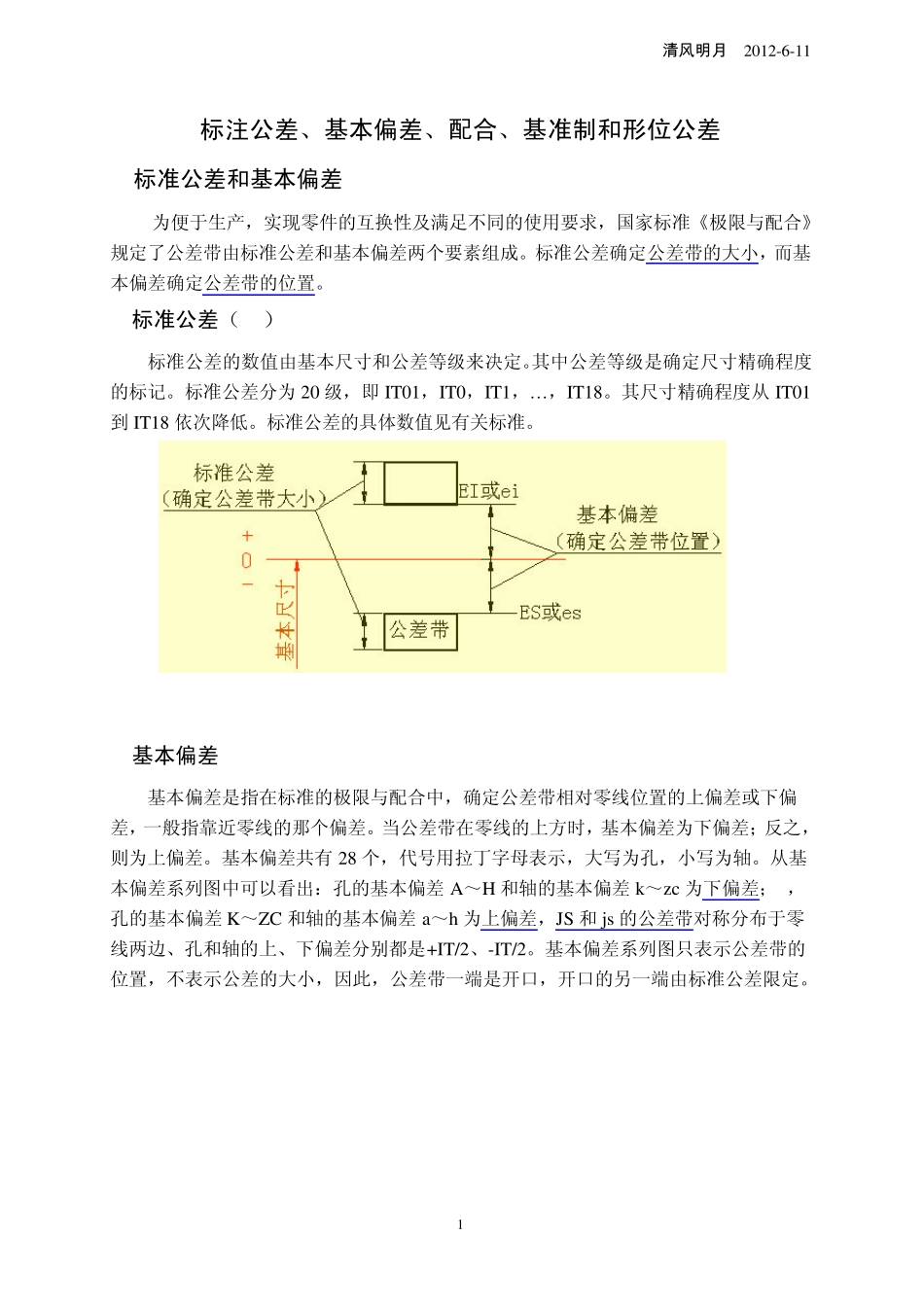

清 风 明月 2012-6-11 1 标注公差、基本偏差、配合、基准制和形位公差 1.标准公差和基本偏差 为便于生产，实现零件的互换性及满足不同的使用要求，国家标准《极限与配合》规定了公差带由标准公差和基本偏差两个要素组成。标准公差确定公差带的大小，而基本偏差确定公差带的位置。 1)标准公差（IT） 标准公差的数值由基本尺寸和公差等级来决定。其中公差等级是确定尺寸精确程度的标记。标准公差分为 20 级，即 IT01，IT0，IT1，…，IT18。其尺寸精确程度从 IT01到 IT18 依次降低。标准公差的具体数值见有关标准。 2)基本偏差 基本偏差是指在标准的极限与配合中，确定公差带相对零线位置的上偏差或下偏差，一般指靠近零线的那个偏差。当公差带在零线的上方时，基本偏差为下偏差；反之，则为上偏差。基本偏差共有 28 个，代号用拉丁字母表示，大写为孔，小写为轴。从基本偏差系列图中可以看出：孔的基本偏差 A～H 和轴的基本偏差 k～zc 为下偏差； ，孔的基本偏差 K～ZC 和轴的基本偏差 a～h 为上偏差，JS 和 js 的公差带对称分布于零线两边、孔和轴的上、下偏差分别都是+IT/2、-IT/2。基本偏差系列图只表示公差带的位置，不表示公差的大小，因此，公差带一端是开口，开口的另一端由标准公差限定。 清 风 明月 2012-6-11 2 基本偏差和标准公差，根据尺寸公差的定义有以下的计算式： ES=EI+IT 或 EI=ES-IT ei=es-IT 或 es=ei+IT 孔和轴的公差带代号用基本偏差代号与公差带等级代号组成。 2.配合 基本尺寸相同的、相互结合的孔和轴公差带之间的关系，称为配合。根据使用要求的不同，孔和轴之间的配合有松有紧，因而国标规定配合种类： 1）间隙配合 孔与轴装配时，有间隙（包括最小间隙等于零）的配合。孔的公差带在轴的公差带之上。 2）过渡配合 孔与轴装配时，可能有间隙或过盈的配合。孔的公差带与轴的公差带互相交叠。 3）过盈配合 孔与轴装配时有过盈（包括最小过盈等于零）的配合。孔的公差带在轴的公差带之下。 清 风 明月 2012-6-11 3 3.基准制 在制造配合的零件时，使其中一种零件作为基准件，它的基本偏差一定，通过改变另一种非基准件的基本偏差来获得各种不同性质配合的制度称为基准制。根据生产实际的需要，国家标准规定了两种基准制。 （1）基孔制 基孔制--是指基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度。见左下图。基孔制的孔称为基准...
