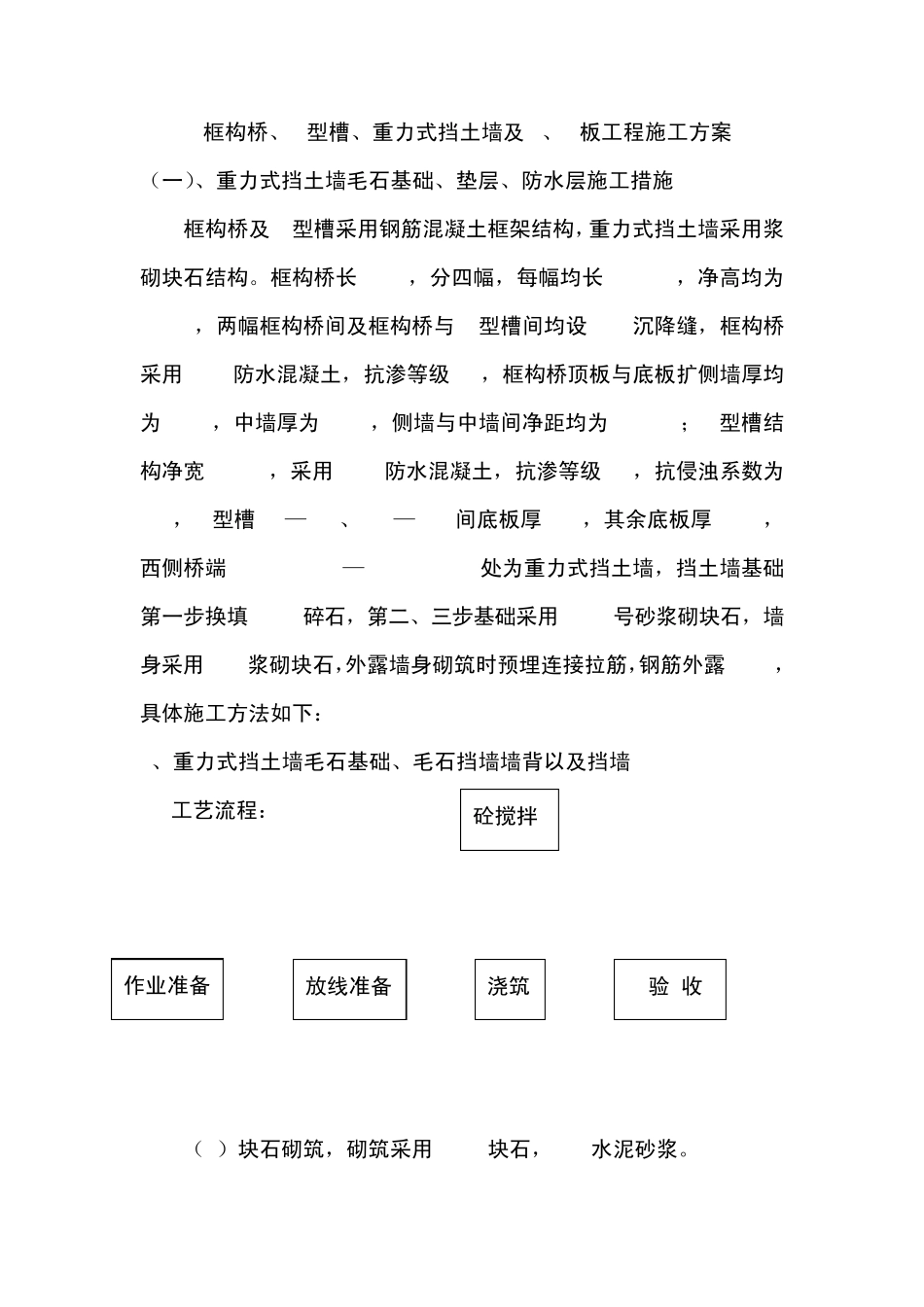

框构桥、U型槽、重力式挡土墙及A、B板工程施工方案 （一）、重力式挡土墙毛石基础、垫层、防水层施工措施 框构桥及U型槽采用钢筋混凝土框架结构，重力式挡土墙采用浆砌块石结构。框构桥长108m，分四幅，每幅均长26.98m，净高均为7.03m，两幅框构桥间及框构桥与U型槽间均设2cm沉降缝，框构桥采用C30防水混凝土，抗渗等级S8，框构桥顶板与底板扩侧墙厚均为80cm，中墙厚为70cm，侧墙与中墙间净距均为12.75m；U型槽结构净宽26.4m，采用C30防水混凝土，抗渗等级S8，抗侵浊系数为0.8，U型槽U8—U12、U13—U17间底板厚100，其余底板厚80cm，西侧桥端 AK0+126.88—AK0+158.88处为重力式挡土墙，挡土墙基础第一步换填 50cm碎石，第二、三步基础采用M7.5号砂浆砌块石，墙身采用M10浆砌块石，外露墙身砌筑时预埋连接拉筋，钢筋外露 20cm，具体施工方法如下： 1、重力式挡土墙毛石基础、毛石挡墙墙背以及挡墙 工艺流程： （1）块石砌筑，砌筑采用Mu30块石，M10水泥砂浆。 砼搅拌 作业准备 放线准备 验 收 浇筑 （2）砌筑时，底部阶梯可单面拉线，用直尺控制另一面。 （3）放大脚以上双面拉线。挂线方法可根据龙门板上标志的基础边线位置，在基槽上部挂通线。按照通线坠引若干点引于基槽壁上，然后在此点上钉小木桩，从小木桩上拉水平线，即得基础宽度控制线。 （4）砌筑块石必须采用铺浆法，即砌石前先铺一层水泥砂浆。厚30 mm-50mm，然后再放石块。 （5）砌筑第一层石块时，应座浆，并选择较大而方正的石块且大面朝下。 （6）砌筑第二层石块时，要内外搭砌，上下错缝。先要把要砌的石块进行拭摆，经拭摆合适后，即可铺砂浆，进行砌筑。 （7）转角处应选用带角的“角石”砌筑，按长短形状搭接砌筑，使其纵槽均能搭接交槎，不合格的石块用锤加工，使之大小合适，放稳固。块石每 1.5m之间必须有一至二块拉结石。 （8）石块如有不稳，可先在石块用锤加工，使之大小合适，放稳固。石块如有不稳，可先在石缝中填入 1/3至 1/2的砂浆然后用小石填塞，用手锤轻轻敲实，使其砂浆饱满。严禁先干摆石块，用小石块填塞，后灌浆的做法。 （9）转角处和交接处应同时砌筑。对不能同时砌筑且必须留置一段时间的临时间断处，应砌成踏步形斜槎，斜槎长度要大于斜槎高度。斜槎面上毛石不应找平，继续砌筑时，应将斜槎面清理干净，清除不牢的石块，并浇水湿润 （10）石体中按设计要求布置钢筋，确保与混凝土墙体拉接强度。 2、沙砾垫层 框构桥、U型槽...
