模拟电子线路教案

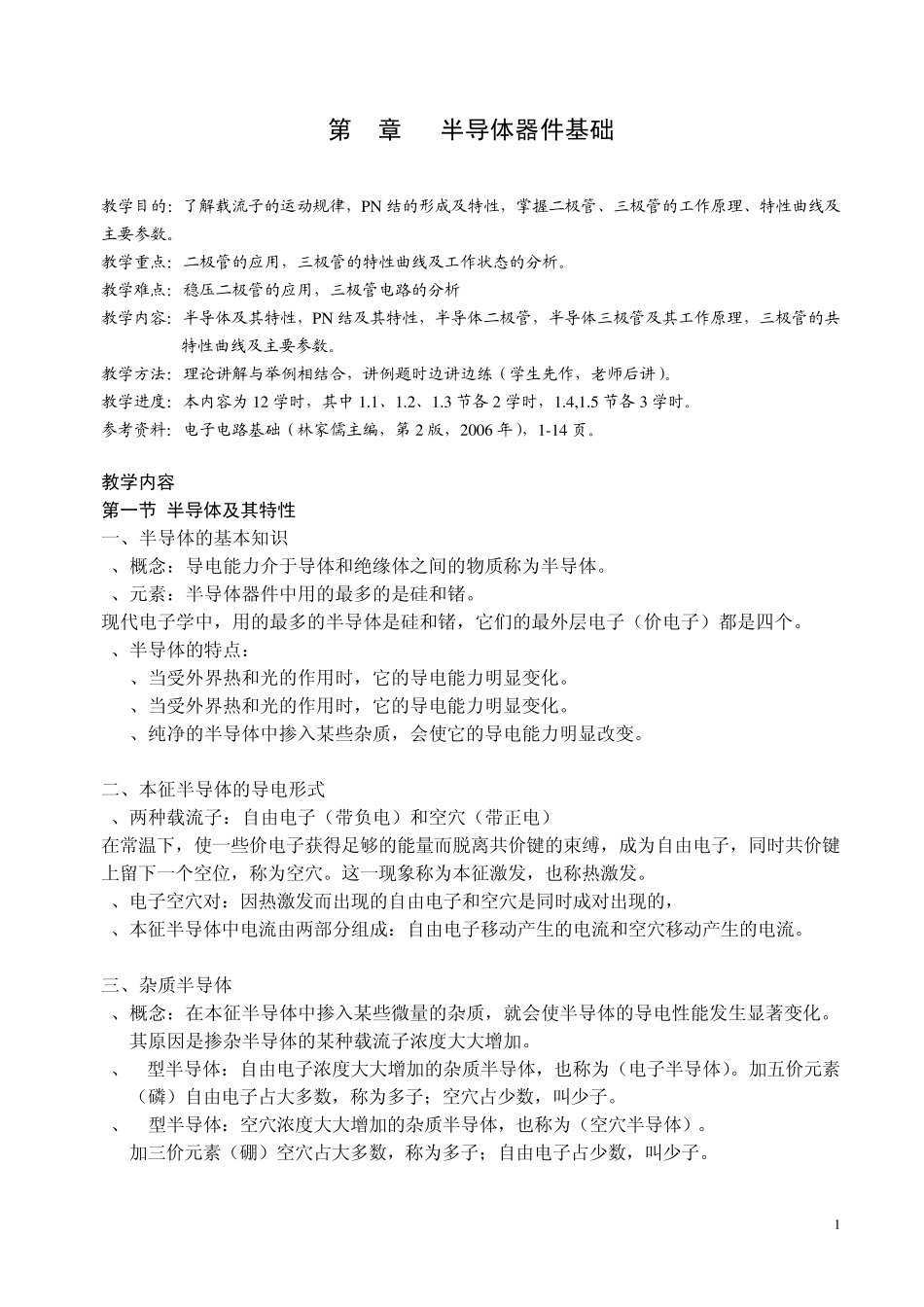

模拟电子线路教案_第1页
1/56

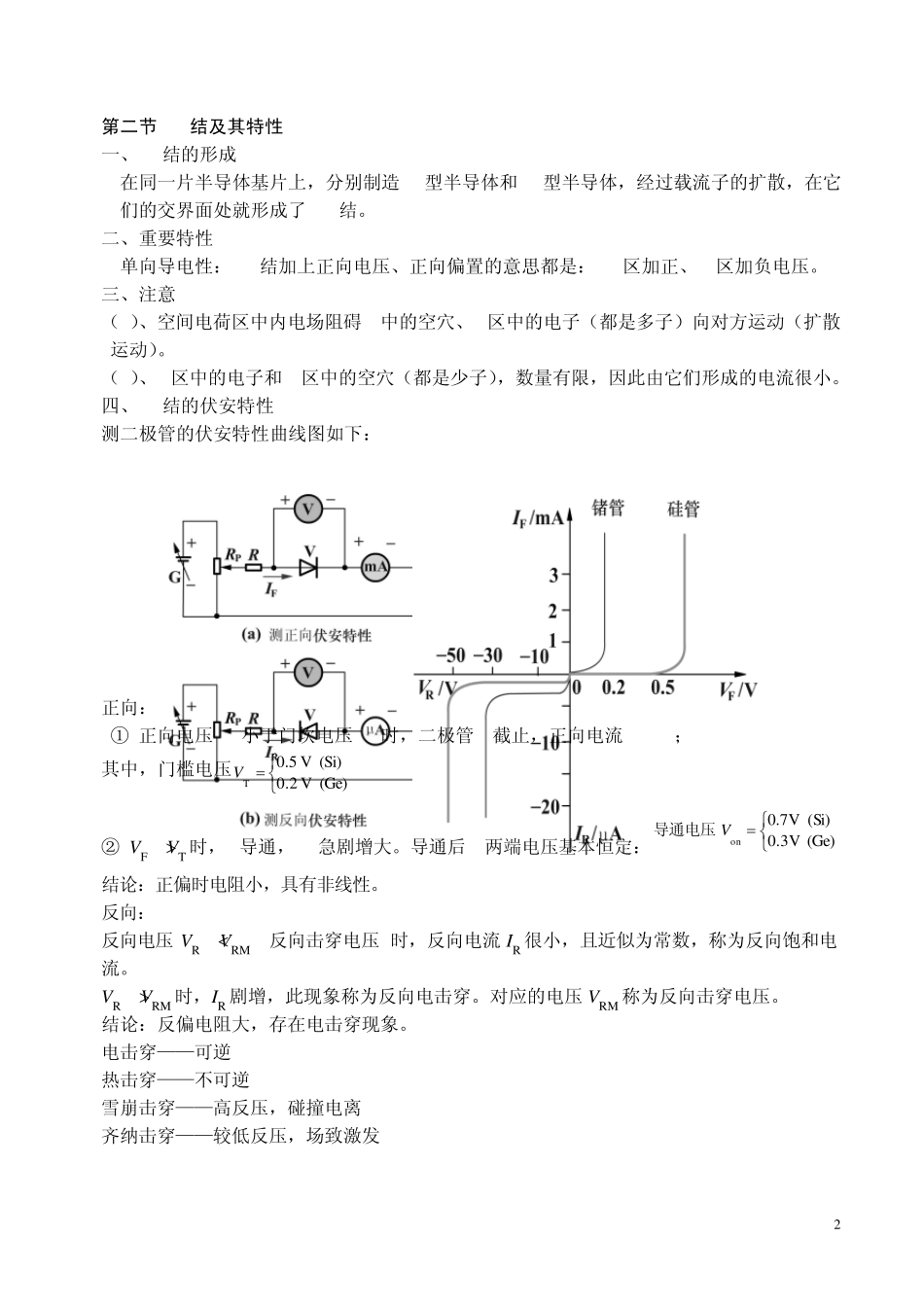

模拟电子线路教案_第2页
2/56

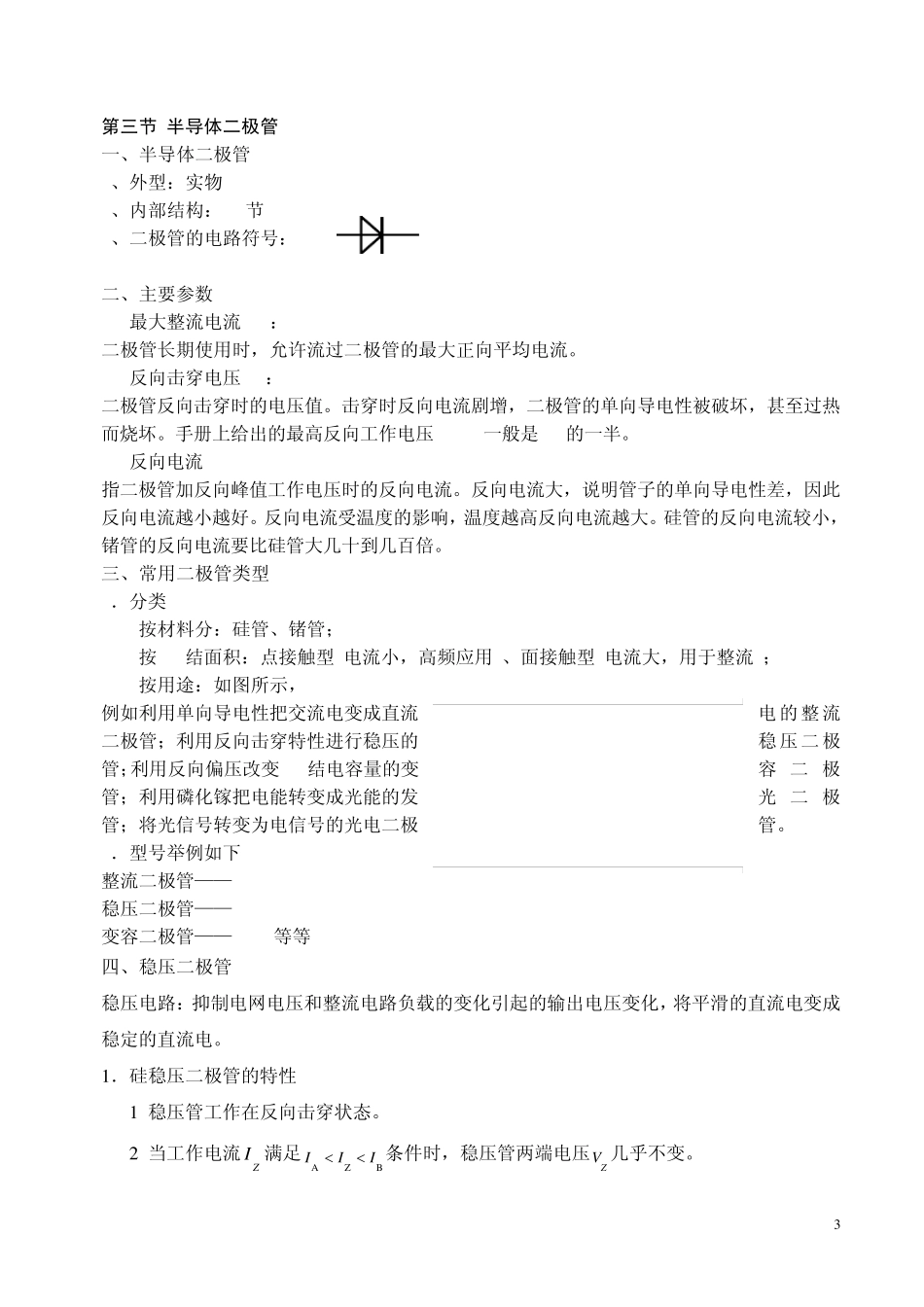

模拟电子线路教案_第3页
3/56
1 第1章 半导体器件基础 教学目的:了解载流子的运动规律,PN 结的形成及特性,掌握二极管、三极管的工作原理、特性曲线及主要参数。 教学重点:二极管的应用,三极管的特性曲线及工作状态的分析。 教学难点:稳压二极管的应用,三极管电路的分析 教学内容:半导体及其特性,PN 结及其特性,半导体二极管,半导体三极管及其工作原理,三极管的共特性曲线及主要参数。 教学方法:理论讲解与举例相结合,讲例题时边讲边练(学生先作,老师后讲)。 教学进度:本内容为 12 学时,其中 1.1、1.2、1.3 节各 2 学时,1.4,1.5 节各 3 学时。 参考资料:电子电路基础(林家儒主编,第 2 版,2006 年),1-14 页。 教学内容 第一节 半导体及其特性 一、半导体的基本知识 1、概念:导电能力介于导体和绝缘体之间的物质称为半导体。 2、元素:半导体器件中用的最多的是硅和锗。 现代电子学中,用的最多的半导体是硅和锗,它们的最外层电子(价电子)都是四个。 3、半导体的特点: (1)、当受外界热和光的作用时,它的导电能力明显变化。 (2)、当受外界热和光的作用时,它的导电能力明显变化。 (3)、纯净的半导体中掺入某些杂质,会使它的导电能力明显改变。 二、本征半导体的导电形式 1、两种载流子:自由电子(带负电)和空穴(带正电) 在常温下,使一些价电子获得足够的能量而脱离共价键的束缚,成为自由电子,同时共价键上留下一个空位,称为空穴。这一现象称为本征激发,也称热激发。 2、电子空穴对:因热激发而出现的自由电子和空穴是同时成对出现的, 3、本征半导体中电流由两部分组成:自由电子移动产生的电流和空穴移动产生的电流。 三、杂质半导体 1、概念:在本征半导体中掺入某些微量的杂质,就会使半导体的导电性能发生显著变化。其原因是掺杂半导体的某种载流子浓度大大增加。 2、N 型半导体:自由电子浓度大大增加的杂质半导体,也称为(电子半导体)。加五价元素(磷)自由电子占大多数,称为多子;空穴占少数,叫少子。 3、P 型半导体:空穴浓度大大增加的杂质半导体,也称为(空穴半导体)。 加三价元素(硼)空穴占大多数,称为多子;自由电子占少数,叫少子。 2 第二节 PN结及其特性 一、PN结的形成 在同一片半导体基片上,分别制造 P 型半导体和 N 型半导体,经过载流子的扩散,在它们的交界面处就形成了 PN 结。 二、重要特性 单向导电性:PN 结加上正向电压、正向偏置的...
