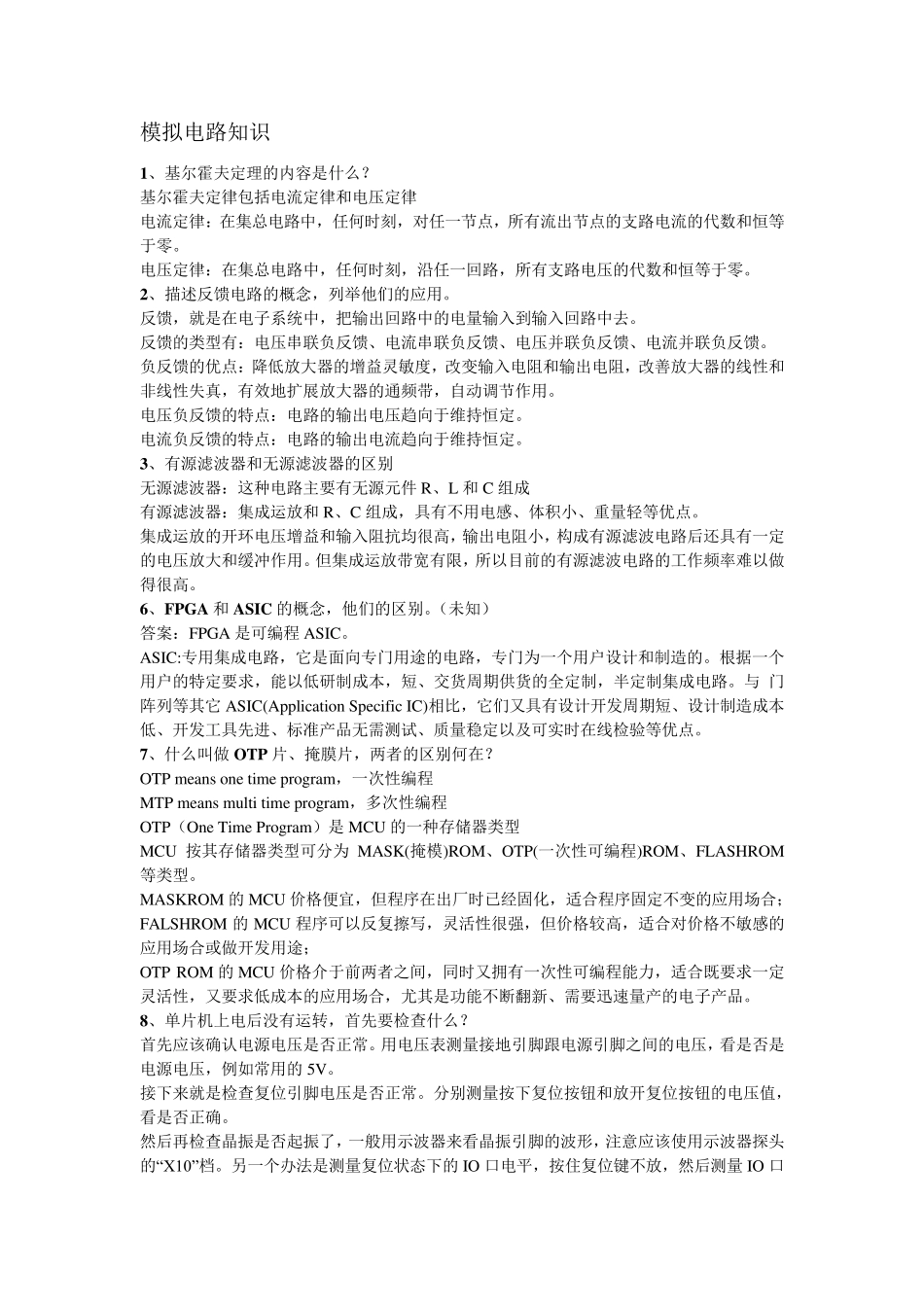

模拟电路知识 1、基尔霍夫定理的内容是什么? 基尔霍夫定律包括电流定律和电压定律 电流定律:在集总电路中,任何时刻,对任一节点,所有流出节点的支路电流的代数和恒等于零。 电压定律:在集总电路中,任何时刻,沿任一回路,所有支路电压的代数和恒等于零。 2、描述反馈电路的概念,列举他们的应用。 反馈,就是在电子系统中,把输出回路中的电量输入到输入回路中去。 反馈的类型有:电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。 负反馈的优点:降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用。 电压负反馈的特点:电路的输出电压趋向于维持恒定。 电流负反馈的特点:电路的输出电流趋向于维持恒定。 3、有源滤波器和无源滤波器的区别 无源滤波器:这种电路主要有无源元件 R、L 和 C 组成 有源滤波器:集成运放和 R、C 组成,具有不用电感、体积小、重量轻等优点。 集成运放的开环电压增益和输入阻抗均很高,输出电阻小,构成有源滤波电路后还具有一定的电压放大和缓冲作用。但集成运放带宽有限,所以目前的有源滤波电路的工作频率难以做得很高。 6、FPGA 和 ASIC 的概念,他们的区别。(未知) 答案:FPGA 是可编程 ASIC。 ASIC:专用集成电路,它是面向专门用途的电路,专门为一个用户设计和制造的。根据一个用户的特定要求,能以低研制成本,短、交货周期供货的全定制,半定制集成电路。与 门阵列等其它 ASIC(Application Specific IC)相比,它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点。 7、什么叫做 OTP 片、掩膜片,两者的区别何在? OTP means one time program,一次性编程 MTP means mu lti time program,多次性编程 OTP(One Time Program)是 MCU 的一种存储器类型 MCU 按其存储器类型可分为 MASK(掩模)ROM、OTP(一次性可编程)ROM、FLASHROM等类型。 MASKROM 的 MCU 价格便宜,但程序在出厂时已经固化,适合程序固定不变的应用场合; FALSHROM 的 MCU 程序可以反复擦写,灵活性很强,但价格较高,适合对价格不敏感的应用场合或做开发用途; OTP ROM 的 MCU 价格介于前两者之间,同时又拥有一次性可编程能力,适合既要求一定灵活性,又要求低成本的应用场合,尤其是功能不断翻新、需要迅速量...
