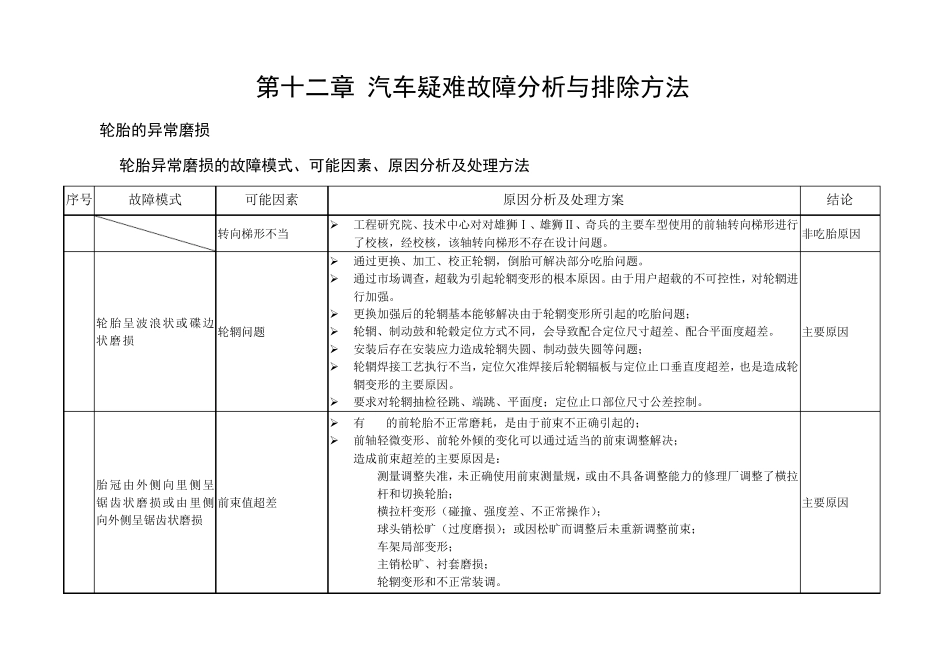

第十二章 汽车疑难故障分析与排除方法 12.1轮胎的异常磨损 12.1.1 轮胎异常磨损的故障模式、可能因素、原因分析及处理方法 序号 故障模式 可能因素 原因分析及处理方案 结论 1 转向梯形不当 工程研究院、技术中心对对雄狮Ⅰ、雄狮Ⅱ、奇兵的主要车型使用的前轴转向梯形进行了校核,经校核,该轴转向梯形不存在设计问题。 非吃胎原因 2 轮胎呈波浪状或碟边状磨损 轮辋问题 通过更换、加工、校正轮辋,倒胎可解决部分吃胎问题。 通过市场调查,超载为引起轮辋变形的根本原因。由于用户超载的不可控性,对轮辋进行加强。 更换加强后的轮辋基本能够解决由于轮辋变形所引起的吃胎问题; 轮辋、制动鼓和轮毂定位方式不同,会导致配合定位尺寸超差、配合平面度超差。 安装后存在安装应力造成轮辋失圆、制动鼓失圆等问题; 轮辋焊接工艺执行不当,定位欠准焊接后轮辋辐板与定位止口垂直度超差,也是造成轮辋变形的主要原因。 要求对轮辋抽检径跳、端跳、平面度;定位止口部位尺寸公差控制。 主要原因 3 胎冠由外侧向里侧呈锯齿状磨损或由里侧向外侧呈锯齿状磨损 前束值超差 有 20%的前轮胎不正常磨耗,是由于前束不正确引起的; 前轴轻微变形、前轮外倾的变化可以通过适当的前束调整解决; 造成前束超差的主要原因是: 1. 测量调整失准,未正确使用前束测量规,或由不具备调整能力的修理厂调整了横拉杆和切换轮胎; 2. 横拉杆变形(碰撞、强度差、不正常操作); 3. 球头销松旷(过度磨损);或因松旷而调整后未重新调整前束; 4. 车架局部变形; 5. 主销松旷、衬套磨损; 6. 轮辋变形和不正常装调。 主要原因 4 前轮吃胎并伴有摆振 主销松旷 主销松旷、主销孔失圆会导致方向摆动和前轮摆动等一系列问题,主销松旷主要由润滑不良造成的。 次要原因 5 轮胎呈波浪状或碟边状磨损 轮毂轴承松旷 轮毂轴承松旷为装调不当导致,轴承走外圆应该将轮毂、轴承全部更换。 主要原因 6 轮胎胎面均匀磨损,但磨损太快。 中、后桥定位不准 前、中、后轮对称中心不一致、左右轴距不同、平衡悬架侧车架导向板与板簧间隙过大造成轮胎早期磨损,车桥上钢板限位导向块过度磨损也会导致该桥上左右两侧车轮异常磨损,甚至全车车轮异常磨损。 主要原因 7 前桥吃胎 前桥变形 前桥变形主要是用户在使用过程中前桥体遭外力或严重超载造成的,前桥变形会引...
