止口与反止口的设计要点详解VIP专享

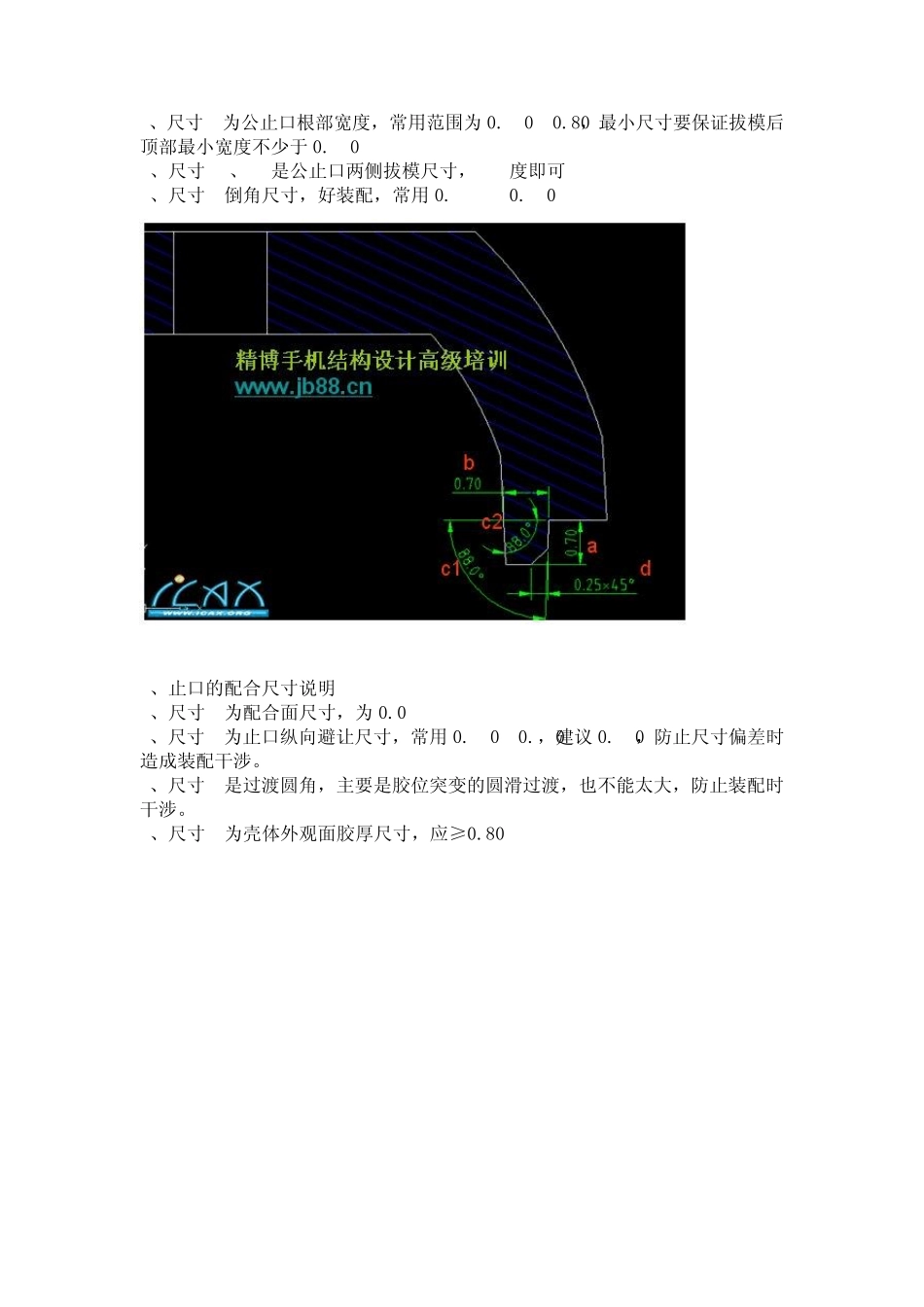

今天要发的这份教程是止口与反止口的设计要点详解，共分为： 一、认识止口 二、止口的作用 三、止口设计的基本原则 四、止口设计的作图方法 五、止口与扣位的关系 六、止口与反止口关系 七、反止口的不同的结构及变化形式 一、认识止口: 止口也没有很专业的解释，可以从字面上理解为开口处的止动结构，也称为唇。 止口分为公止口与母止口，止口种类很多，现在以手机结构中常用的一种来说明，如下图所示: 二、止口的作用 为什么要设计止口呢？止口有什么作用？总的来说，止口的主要作用归纳为： 1、限位。防止壳体装配时错位、产生断差。 如图所示：止口的作用为：防止A壳朝外变形，同时防止B壳朝内缩。 2、防静电。止口也称静电墙，可以阻挡静电从外进入内部，从而保护内部电子元件，所以在设计时尽可能的保留整圈止口的完整。 三、止口设计的基本原则 止口设计的基本原则： A、公止口一般长在厚度薄的壳体上。 B、母止口一般做在厚度厚的壳体上。 补充说明：手机壳体中，绝大部分是 A壳薄，B壳厚，所以，A壳一般是长公止口。但要注意的就是公止口不一定就长在 A壳，如果 A壳厚，B壳薄，公止口就长在 B壳。 C、公止口的尺寸说明： 1、尺寸 a为公止口的高度，常用范围为 0.60-0.80 2、尺寸b为公止口根部宽度，常用范围为0.60-0.80 ，最小尺寸要保证拔模后顶部最小宽度不少于0.50 3、尺寸c1、c2是公止口两侧拔模尺寸，2-3度即可 4、尺寸d倒角尺寸，好装配，常用0.25-0.30 D、止口的配合尺寸说明: 1、尺寸A为配合面尺寸，为0.05 2、尺寸B为止口纵向避让尺寸，常用0.10-0.20，建议0.20，防止尺寸偏差时造成装配干涉。 3、尺寸C是过渡圆角，主要是胶位突变的圆滑过渡，也不能太大，防止装配时干涉。 4、尺寸D为壳体外观面胶厚尺寸，应≥0.80 四、止口设计的作图方法 止口的设计作图方法也是很多种，主要有： 1、扫描直接做出。扫描可以一步做出，是既快又省步骤的做法，值得推荐，尤其适用于分型面是平面的零件。缺点为分型面是弧面或者断差面的，扫描出来的曲面可能会扭曲，满足不了要求。 2、用“唇”命令。 Proe中的“唇”命令是用来做止口的，比较方便，一个命令就可以做出来。 缺点是容易失败。 3、先拉伸、再拔模。 这也是很常用的一种做止口的方法，尤其适用于不便于沿边扫描时，这种方法的好处就体现出来了。 4、曲面偏移命令。 这种方法明显的缺陷就是步骤多，麻烦。 适合于分型面是弧面或者...
