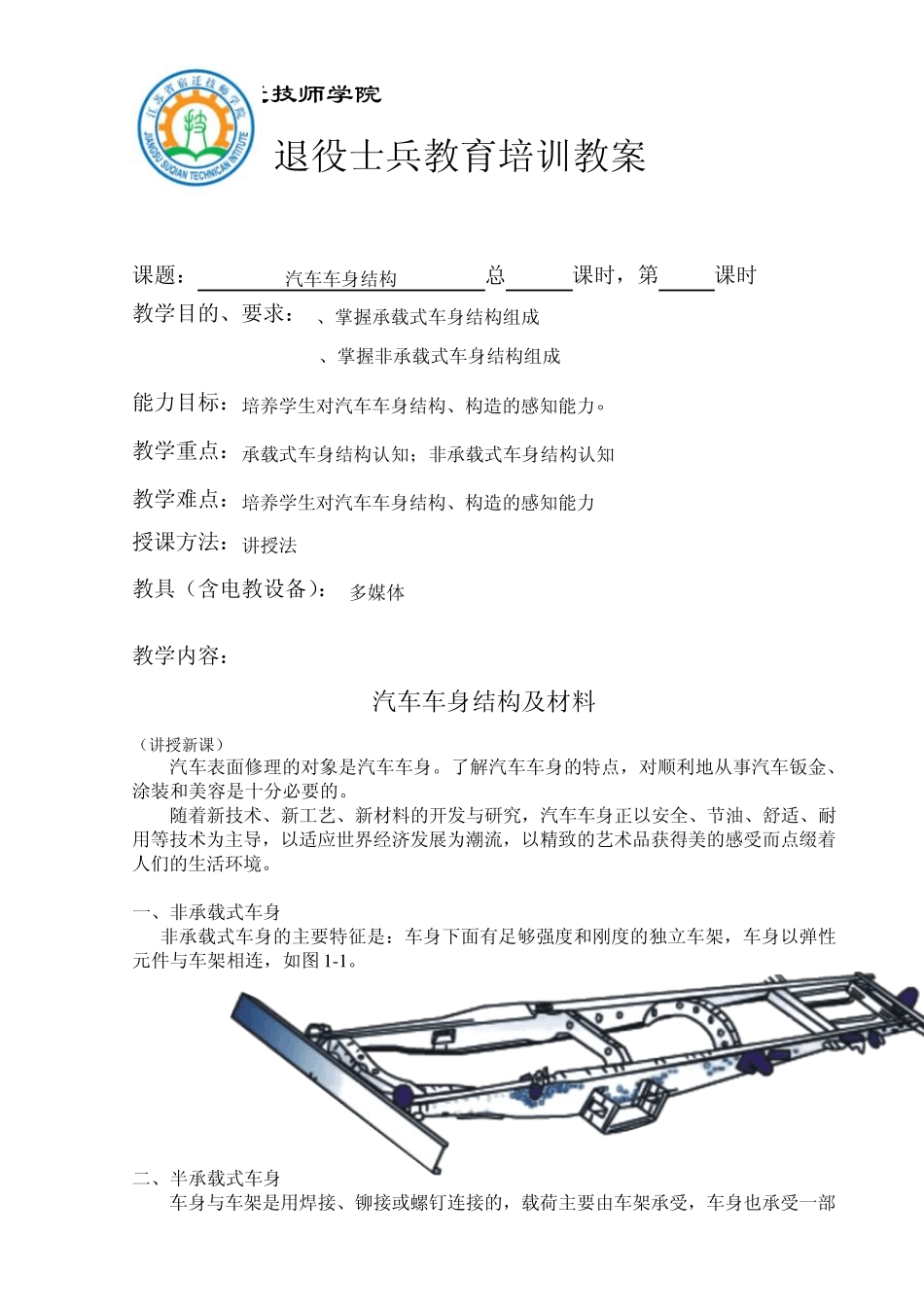

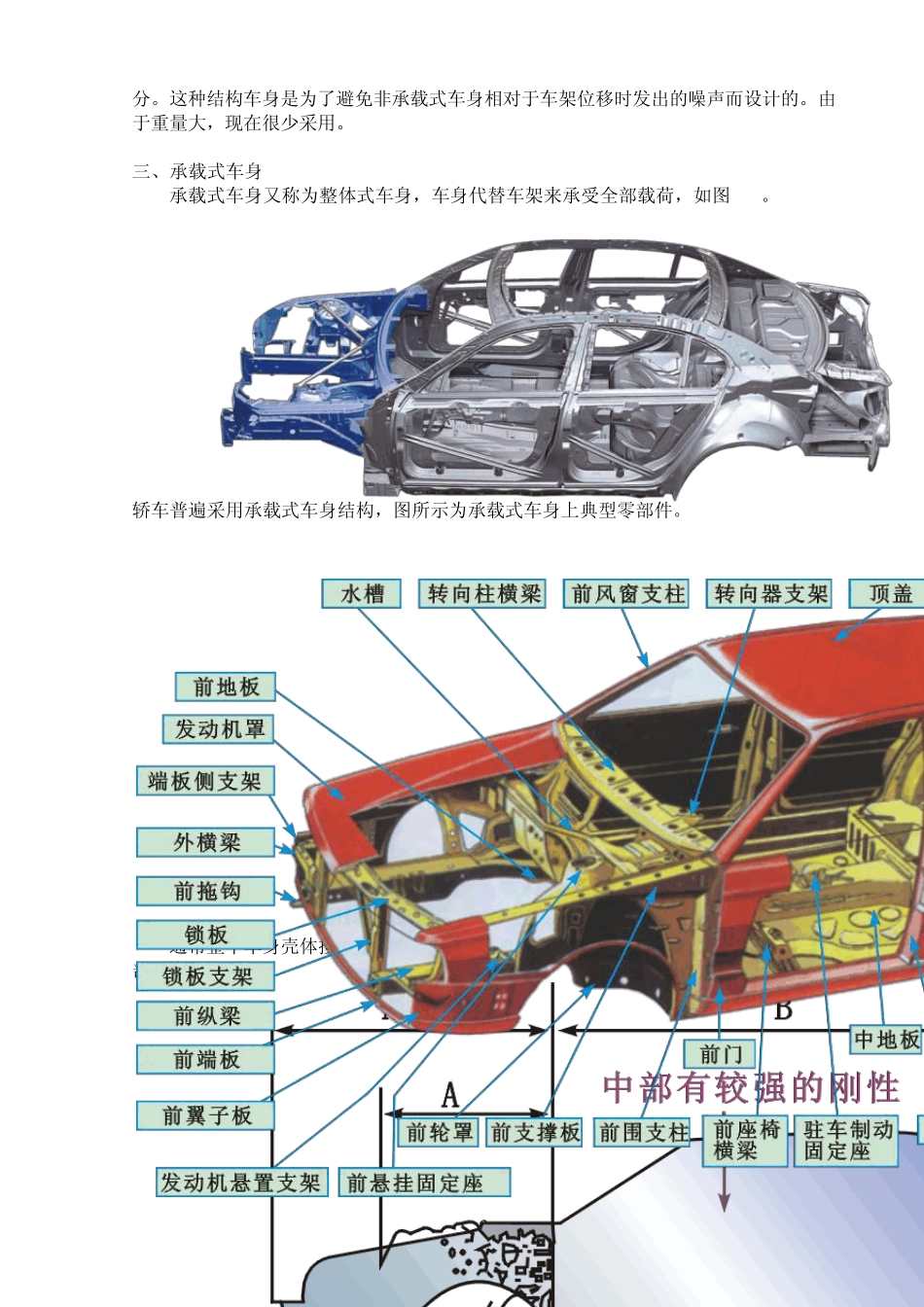

宿迁技师学院 退役士兵教育培训教案 课题： 汽车车身结构 总 80 课时，第 1-2 课时 教学目的、要求：1、掌握承载式车身结构组成 2、掌握非承载式车身结构组成 能力目标：培养学生对汽车车身结构、构造的感知能力。 教学重点：承载式车身结构认知；非承载式车身结构认知 教学难点：培养学生对汽车车身结构、构造的感知能力 授课方法：讲授法 教具（含电教设备）： 多媒体 教学内容： 汽车车身结构及材料 （讲授新课） 汽车表面修理的对象是汽车车身。了解汽车车身的特点，对顺利地从事汽车钣金、涂装和美容是十分必要的。 随着新技术、新工艺、新材料的开发与研究，汽车车身正以安全、节油、舒适、耐用等技术为主导，以适应世界经济发展为潮流，以精致的艺术品获得美的感受而点缀着人们的生活环境。 一、非承载式车身 非承载式车身的主要特征是：车身下面有足够强度和刚度的独立车架，车身以弹性元件与车架相连，如图 1 -1 。 二、半承载式车身 车身与车架是用焊接、铆接或螺钉连接的，载荷主要由车架承受，车身也承受一部 2 分。这种结构车身是为了避免非承载式车身相对于车架位移时发出的噪声而设计的。由于重量大，现在很少采用。 三、承载式车身 承载式车身又称为整体式车身，车身代替车架来承受全部载荷，如图1-2。 轿车普遍采用承载式车身结构，图所示为承载式车身上典型零部件。 通常整个车身壳体按强度等级分为三段，如图所示，图中 A、B、C分别代表车身前部、中部及后部。 3 轿车车身壳体通常也分为三段，即由前车身、中间车身和后车身三大部分及相关构件组成。 1、前车身 （1）前保险杠：典型前保险杠结构如图。 （2）前翼子板： 前翼子板位于汽车发动机罩侧下部，前轮上部，是重要车身装饰件，主要部件一般采用薄钢板冲压制造，如图 1-7。 （3）发动机罩： 发动机罩位于车辆前上部，是发动机舱的维护盖板，如上图。 （4）前围板：前围板位于乘客室前部，通过前围板使发动机室与乘客室分开。 （5）前纵梁：前纵梁是前车身的主要强度件，直接焊接在车身下部。其上再焊接轮罩（有的前轮罩与前纵梁为一体式）等构件，如图1-8所示。 4 2、中间车身： 中间车身的立柱起着支撑风窗和车顶的作用，一般下部做的粗大，上部的截面尺寸需要考虑驾驶视野而缩小。立柱包括前柱（A柱）、中柱（B柱）与后柱（C柱）三种。 （1）立柱/门槛板/地板： 图 1-9所示为立柱/门槛板/地板位置及车身加强件示意...
